342
Flera firmor tillämpa därvid en princip enligt fig. 23: 49. Mottagningsrelä
RRP växlar sin kontakt för varje inkommande impuls. För varje växling
urladdas den ena av två kondensatorer (C) över ett motstånd (R), medan
den andra uppladdas genom den ena spolen i ett instrument (W), byggt
enligt kvotprincipen. Vid nästa växling byta kondensatorerna roller, men
spolen genomflytes av en impuls i samma riktning som förut. Den andra
spolen i instrumentet är ansluten till batterispänningen. Om instrumentet
utföres med hög dämpning och om impulserna inkomma tätt (upp till 12
per sekund), hinner visaren knappast röra sig mellan impulserna.
Instrumentets visare kommer därför att peka på ett värde, som är beroende av
Station A Station B
Mottagare Sändare
+

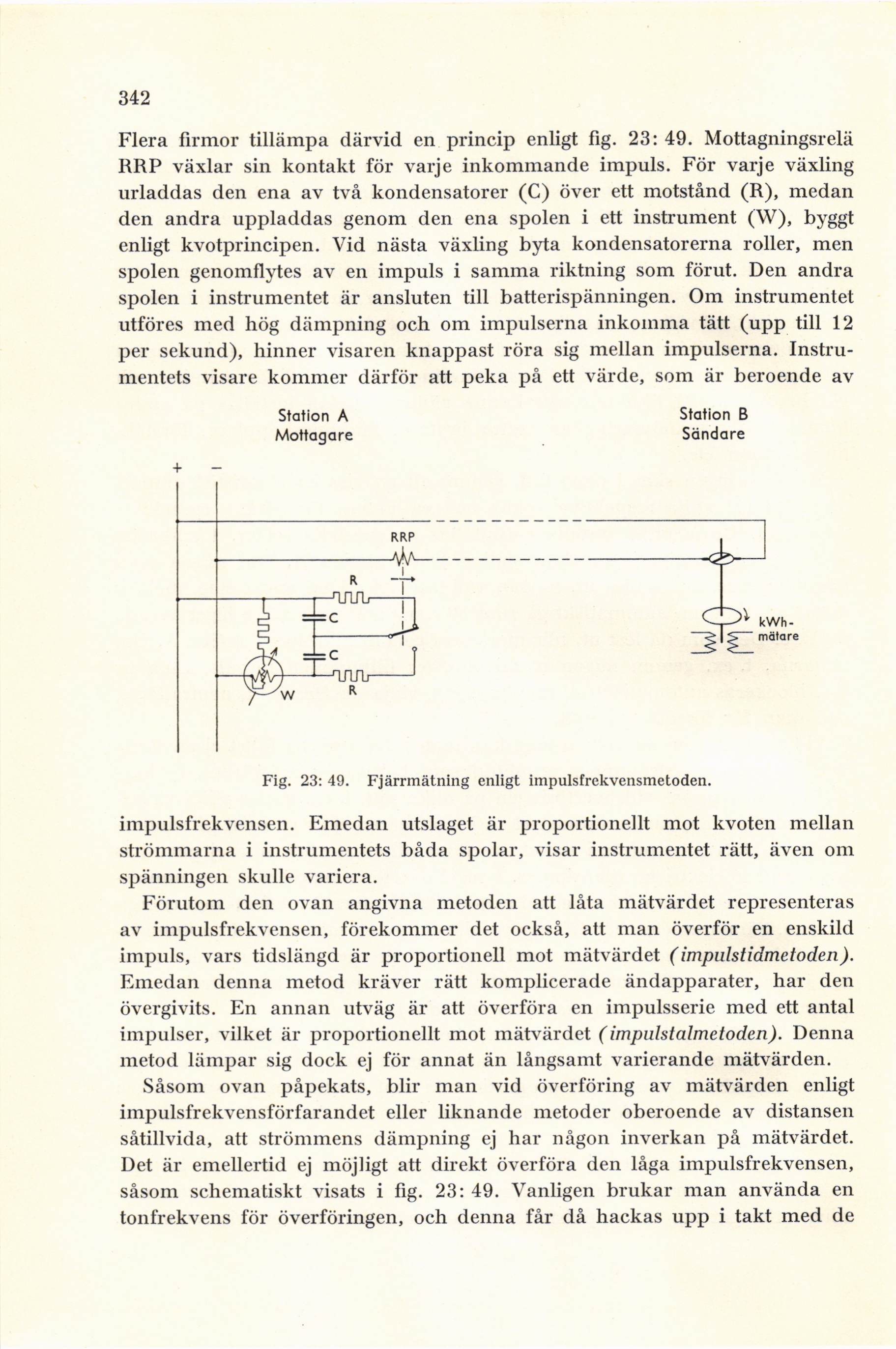

Fig. 23: 49. Fjärrmätning enligt impulsfrekvensmetoden.
impulsfrekvensen. Emedan utslaget är proportionellt mot kvoten mellan
strömmarna i instrumentets båda spolar, visar instrumentet rätt, även om
spänningen skulle variera.
Förutom den ovan angivna metoden att låta mätvärdet representeras
av impulsfrekvensen, förekommer det också, att man överför en enskild
impuls, vars tidslängd är proportionell mot mätvärdet (impidstidmetoden).
Emedan denna metod kräver rätt komplicerade ändapparater, har den
övergivits. En annan utväg är att överföra en impulsserie med ett antal
impulser, vilket är proportionellt mot mätvärdet (impulstalmetoden). Denna
metod lämpar sig dock ej för annat än långsamt varierande mätvärden.
Såsom ovan påpekats, blir man vid överföring av mätvärden enligt
impulsfrekvensförfarandet eller liknande metoder oberoende av distansen
såtillvida, att strömmens dämpning ej har någon inverkan på mätvärdet.
Det är emellertid ej möjligt att direkt överföra den låga impulsfrekvensen,
såsom schematiskt visats i fig. 23: 49. Vanligen brukar man använda en
tonfrekvens för överföringen, och denna får då hackas upp i takt med de
