som visas i fig. 24: 40. Dessutom förses visaren med ett fjäderpar, som
verkar i riktning mot mittläget. Utan dessa fjädrar skulle skalan bli
sammanträngd mot sidorna av papperet och utbredd i mitten. Fjädrarna kunna
avpassas så, att man får en likformig skala.
En annan konstruktion för registrerande instrument framgår av fig. 24: 41
och 24: 42. Visaren utför en cirkulär rörelse, och papperet får löpa utefter

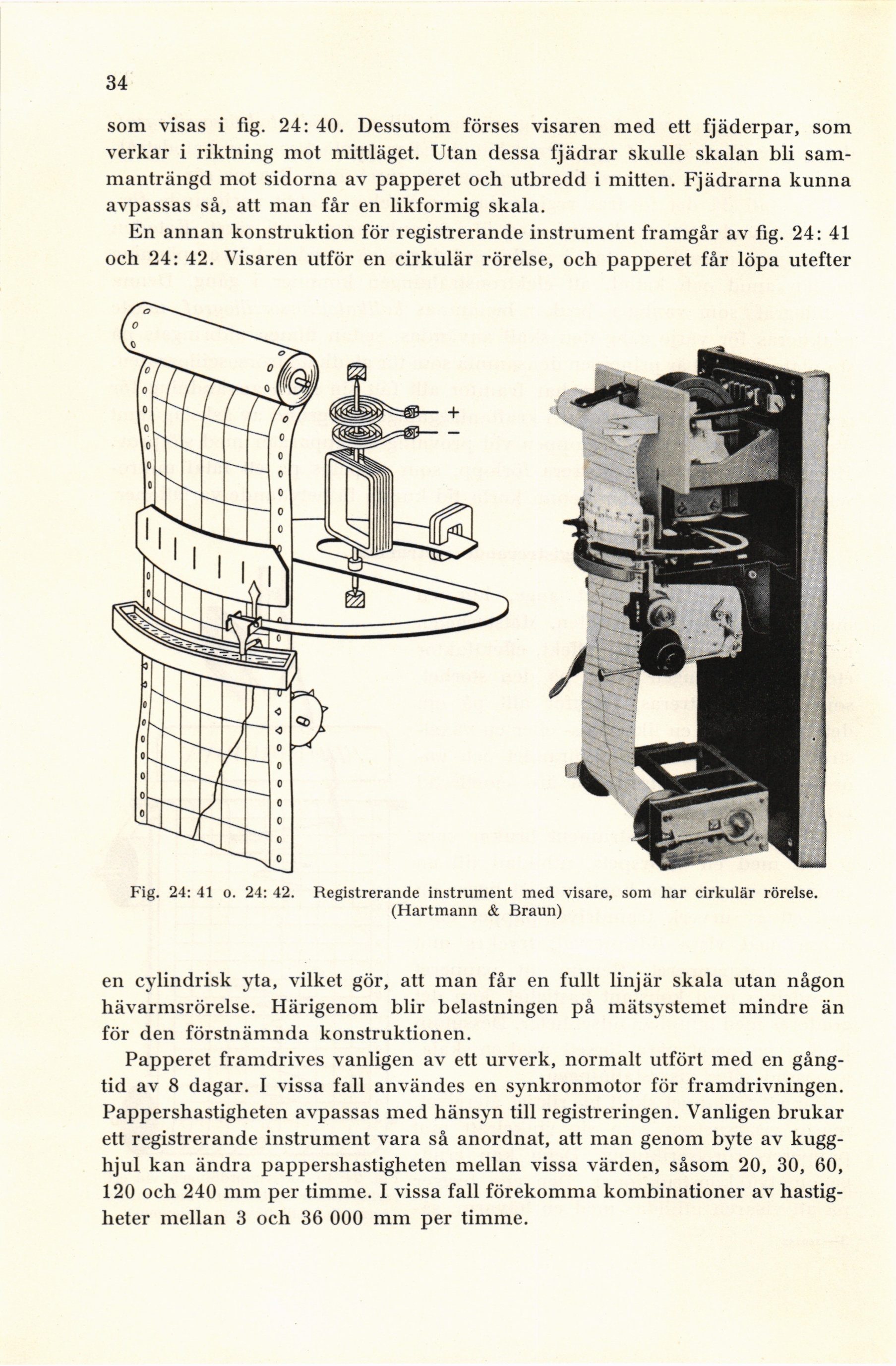

Fig. 24: 41 o. 24: 42. Registrerande instrument med visare, som har cirkulär rörelse.
(Hartmann & Braun)
en cylindrisk yta, vilket gör, att man får en fullt linjär skala utan någon
hävarmsrörelse. Härigenom blir belastningen på mätsystemet mindre än
för den förstnämnda konstruktionen.
Papperet framdrives vanligen av ett urverk, normalt utfört med en
gångtid av 8 dagar. I vissa fall användes en synkronmotor för framdrivningen.
Pappershastigheten avpassas med hänsyn till registreringen. Vanligen brukar
ett registrerande instrument vara så anordnat, att man genom byte av
kugghjul kan ändra pappershastigheten mellan vissa värden, såsom 20, 30, 60,
120 och 240 mm per timme. I vissa fall förekomma kombinationer av
hastigheter mellan 3 och 36 000 mm per timme.
