energin i en av faserna, alltså med strömspolen i en fas och med
spänningsspolen mellan samma fas och nollpunkten. Trefasenergin erhålles
genom multiplikation av mätresultatet med 3. Om, såsom i regel är fallet
vid motorinstallationer, nolledning ej finnes framdragen till mätstället, kan
man antingen anordna en konstgjord nollpunkt med tre lika motstånd i
stjärnkoppling till faserna eller använda en mätare med
spänningsspolen ansluten till systemets huvudspänning. Denna måste då vara så utförd,
att flödet från spänningsspolen får riktig fasförskjutning i förhållande
till flödet från strömspolen. Vid induktansfri belastning skall sålunda
fasförskjutningen vara 90°. Detta ernås, genom att ett induktansfritt motstånd

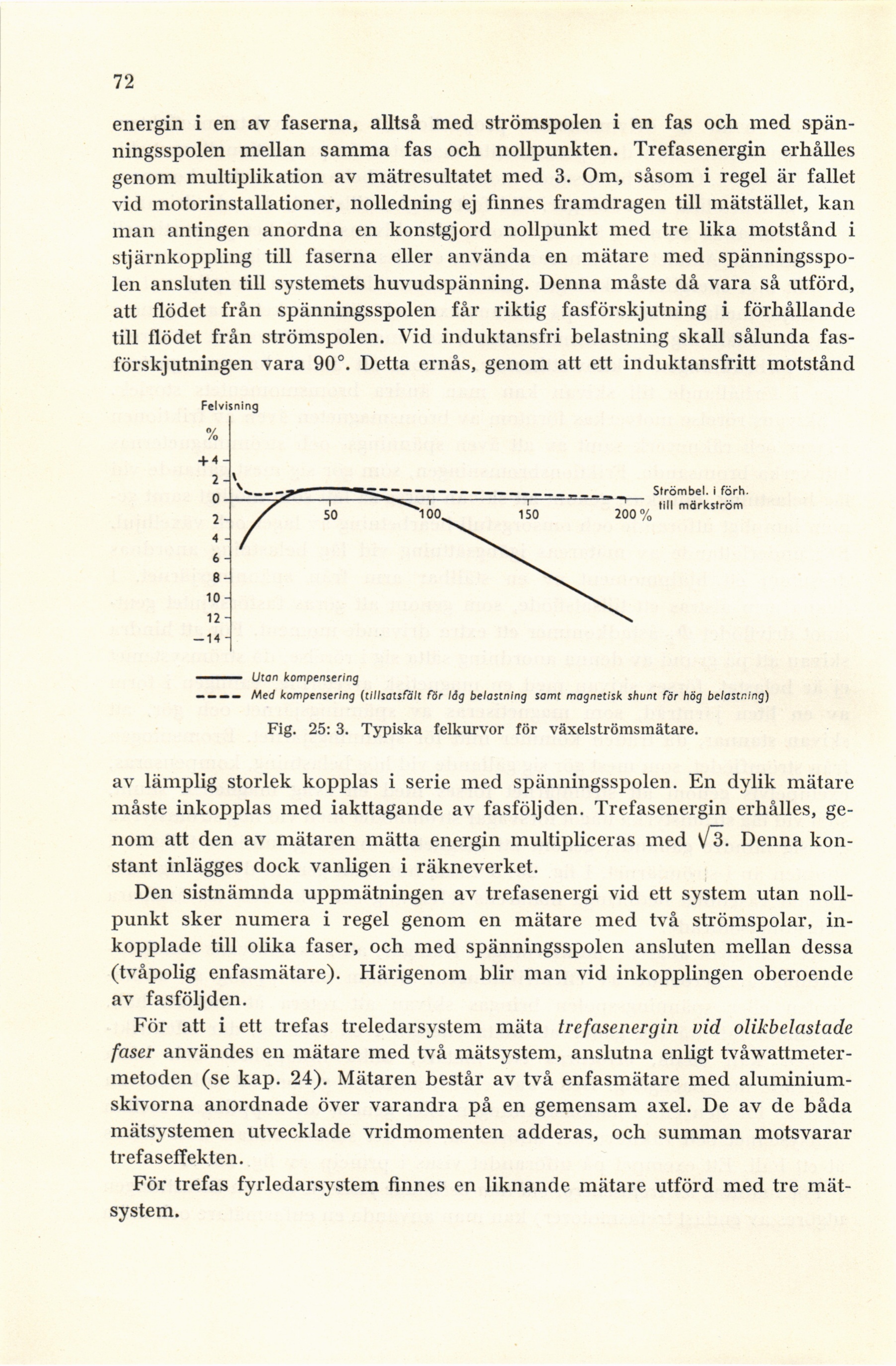

Felvisning
- Utan kompensering
— — — — Med kompensering (tillsatsfält för låg belastning somt magnetisk shunt för hög belastning)
Fig. 25: 3. Typiska felkurvor för växelströmsmätare.
av lämplig storlek kopplas i serie med spänningsspolen. En dylik mätare
måste inkopplas med iakttagande av fasföljden. Trefasenergin erhålles,
genom att den av mätaren mätta energin multipliceras med V^3- Denna
konstant inlägges dock vanligen i räkneverket.
Den sistnämnda uppmätningen av trefasenergi vid ett system utan
nollpunkt sker numera i regel genom en mätare med två strömspolar,
inkopplade till olika faser, och med spänningsspolen ansluten mellan dessa
(tvåpolig enfasmätare). Härigenom blir man vid inkopplingen oberoende
av fasföljden.
För att i ett trefas treledarsystem mäta trefasenergin vid olilcbelastade
faser användes en mätare med två mätsystem, anslutna enligt
tvåwattmeter-metoden (se kap. 24). Mätaren består av två enfasmätare med
aluminiumskivorna anordnade över varandra på en gemensam axel. De av de båda
mätsystemen utvecklade vridmomenten adderas, och summan motsvarar
trefaseffekten.
För trefas fyrledarsystem finnes en liknande mätare utförd med tre
mätsystem.
