95
kopplare, genom vilka förbindelserna dels från mättransformatorerna till
reläerna, dels från reläerna till de olika utlösningsmagneterna kunna
brytas.
Emedan mättransformatorer och reläomkopplare behandlats tidigare i
denna handbok (se kap. 8 och 23), komma dessa detaljer av reläskyddet
ej att närmare beskrivas i det följande. Kopplingsförloppet vid manövrering
Strömbrytare
fi

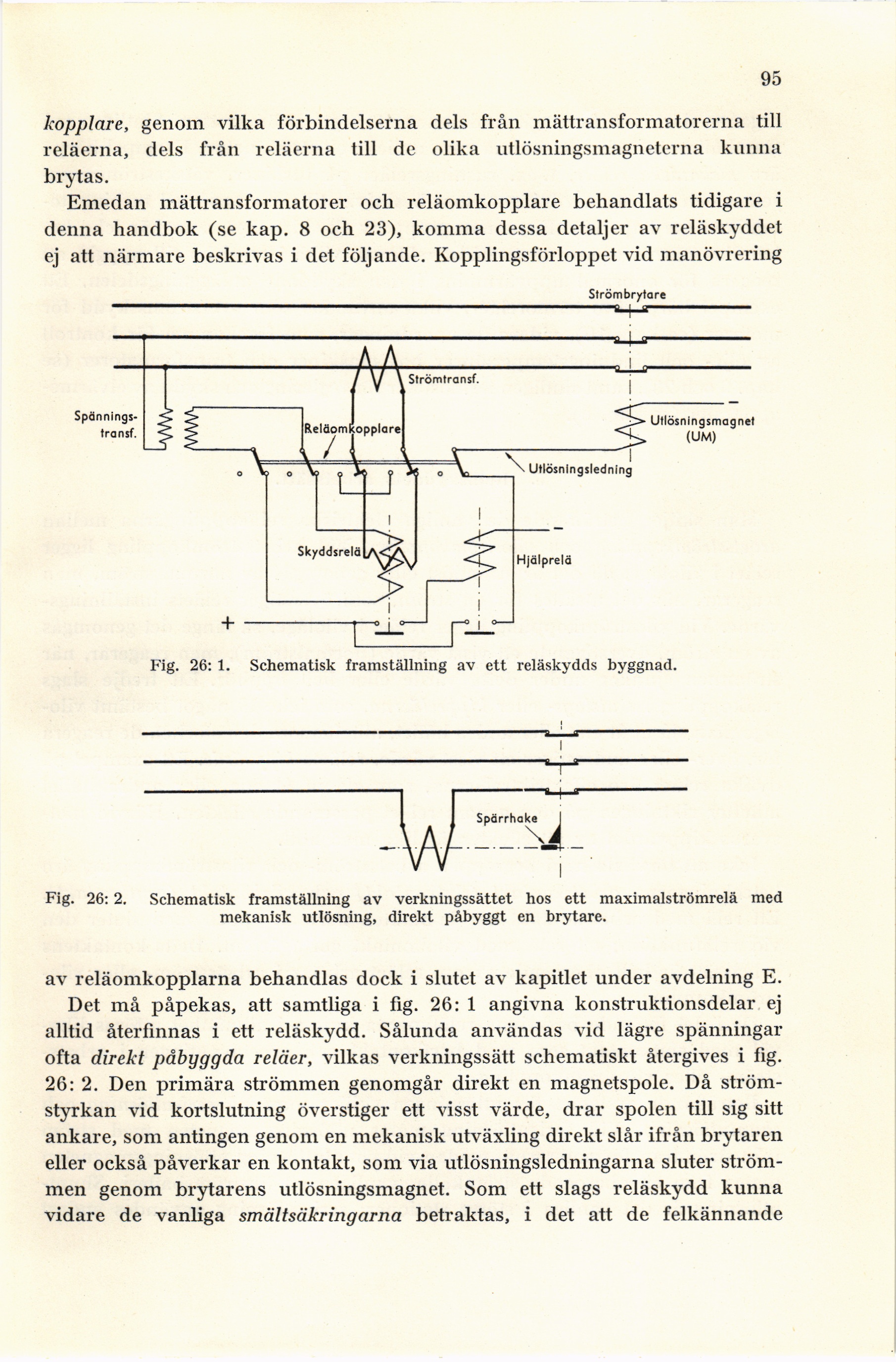

Fig. 26: 1. Schematisk framställning av ett reläskydds byggnad.
Fig. 26:2. Schematisk framställning av verkningssättet hos ett maximalströmrelä med
mekanisk utlösning, direkt påbyggt en brytare.
av reläomkopplarna behandlas dock i slutet av kapitlet under avdelning E.
Det må påpekas, att samtliga i fig. 26: 1 angivna konstruktionsdelar ej
alltid återfinnas i ett reläskydd. Sålunda användas vid lägre spänningar
ofta direkt påbyggda reläer, vilkas verkningssätt schematiskt återgives i fig.
26: 2. Den primära strömmen genomgår direkt en magnetspole. Då
strömstyrkan vid kortslutning överstiger ett visst värde, drar spolen till sig sitt
ankare, som antingen genom en mekanisk utväxling direkt slår ifrån brytaren
eller också påverkar en kontakt, som via utlösningsledningarna sluter
strömmen genom brytarens utlösningsmagnet. Som ett slags reläskydd kunna
vidare de vanliga smältsäkringarna betraktas, i det att de felkännande
