111
sedan kontaktslutningen av K2. När reläet återgår, intaga båda kontakterna
sina utgångslägen samtidigt.
Reläet kan även förses med en extra momentant verkande slut- eller
brytkontakt. Figuren visar en momentan brytkontakt r.
K Funktionstiden regleras analogt som hos Rl-reläerna, genom att man
ändrar den väg, kuggsegmentet har att tillryggalägga, innan kontaktläge
uppnås. Regleringen sker medelst inställningsskruven s, vilken över en
skruvutväxling påverkar utgångsläget av armen 1 i förhållande till den
graderade skalan. Figuren visar reläet inställt för den längsta
tidsfördröjningen.
Reläet är försett med en
mekanisk och en elektrisk
indikeringsanordning. Den mekaniska
indikeringsanordningen består av
en släpvisare e, som manövreras
av armen 1. Om reläet gjort
kontakt, dvs. varit i gång hela den
inställda tiden, kommer
släpvisaren att stanna på läget 0 på
skalan. Om åter reläet gått
endast en viss del av
inställningstiden, kommer släpvisaren att
peka på ett skalvärde, som utgör
skillnaden mellan
inställningsvärdet och den tid, reläet varit i gång. För att undvika förväxling mellan
värdena bör man vid rapportering av släpvisarindikering alltid angiva, vilka
tidsvärden som avses, t. ex. på följande sätt: »Reläet är inställt på 5 sekunder.
Släpvisaren pekar på 3 sekunder. Reläet har alltså varit i gång 2 sekunder.»
Den elektriska indikeringsanordningen består av ett litet i samma kåpa
inbyggt indikeringsrelä, som manövreras av reläkontakten. Den elektriska
indikeringen fungerar sålunda endast vid utlösning, medan den mekaniska
även fungerar vid relästart utan utlösning.
Det beskrivna reläets utseende framgår av fig. 26: 20.
Både beträffande momentana strömreläer och konstanttidreläer ha på
senare tid i stor utsträckning relätyper, liknande de ovan beskrivna typerna
RMJ och RK 3 men avsedda att insättas i reläcentraler, kommit till
användning. Reläerna få i dylika fall ett mycket koncentrerat utförande, så att
dimensionerna bli små. Vidare förses dessa reläer med banankontakter.
Ett dylikt tidrelä av Aseas typ RRK 6 visas i fig. 26: 21.
En reläcentral enligt fig. 26: 16 har plats för ett flertal reläer av den nämnda
typen, s. k. insticksreläer, vilket gör, att man kan placera olika
kombinationer av reläer inom den. Om inställningsområdet för ett relä icke längre

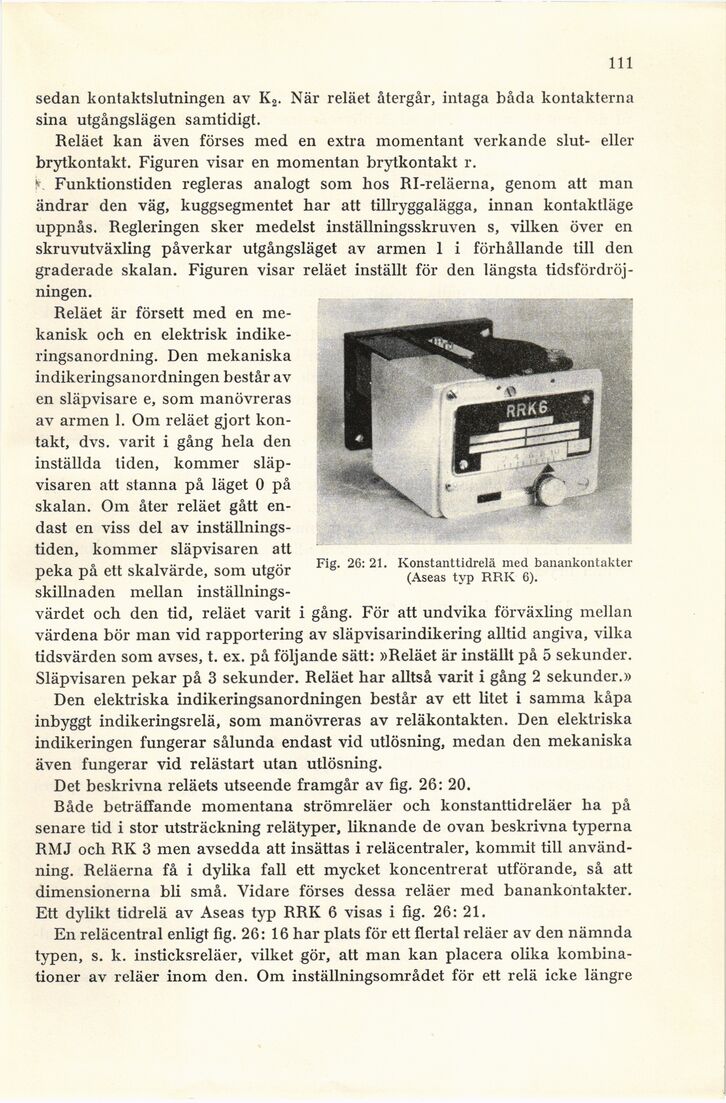

Fig. 26: 21. Konstanttidrelä med banankontakter
(Aseas typ RRK 6).
