116
Vattenfallsverkets anläggningar har dock varit utförd enligt schemat i lig.
26: 22 och utgöres av fyra separata reläenheter: två maximalströmtidreläer
av inverttidtyp, Aseas typ RIS, och två effektriktreläer av Aseas typ RP.
Nedan beskrives närmare denna reläkombination och de däri ingående
reläerna.
RIS-reläet har samma konstruktion som Rl-reläet, endast med
undantag av att kortslutningslindningen i drivmagnetens polyta (se fig. 26: 6)
är utbytt mot en öppen lindning med uttagna lindningsändar. Så länge
denna lindning är öppen, utövar drivmagnetens fält intet vridande moment
på ferrarisskivan, dvs. reläet kan ej arbeta. Reläet kan träda i funktion,

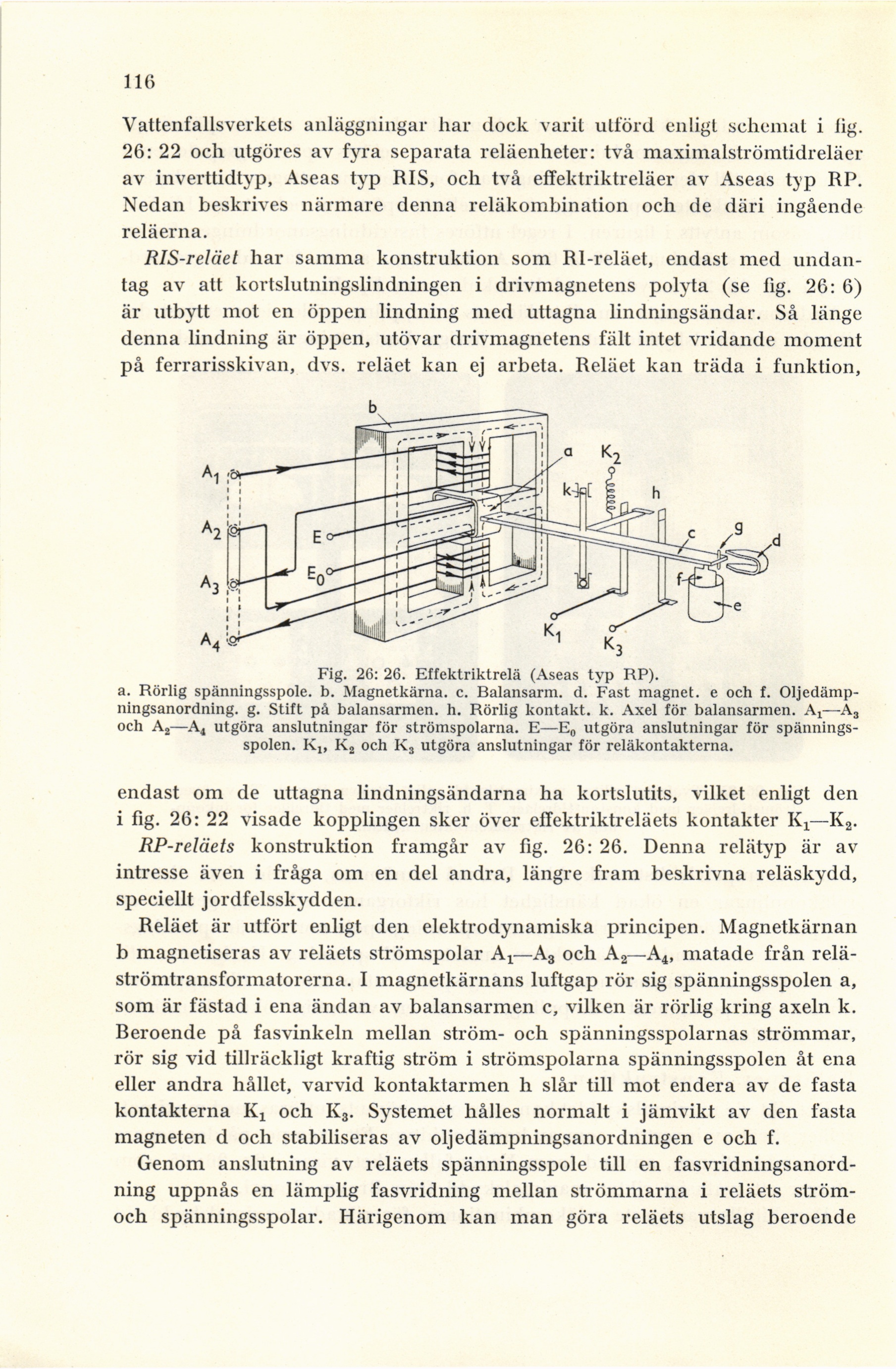

Fig. 26: 26. Effektriktrelä (Aseas typ RP).
a. Rörlig spänningsspole. b. Magnetkärna. c. Balansarm. d. Fast magnet, e och f.
Oljedämp-ningsanordning. g. Stift på balansarmen. h. Rörlig kontakt, k. Axel för balansarmen. A!—A3
och Aj—A4 utgöra anslutningar för strömspolarna. E—E0 utgöra anslutningar för
spänningsspolen. K„ K2 och K3 utgöra anslutningar för reläkontakterna.
endast om de uttagna lindningsändarna ha kortslutits, vilket enligt den
i fig. 26: 22 visade kopplingen sker över effektriktreläets kontakter Kr—K2.
RP-reläets konstruktion framgår av fig. 26: 26. Denna relätyp är av
intresse även i fråga om en del andra, längre fram beskrivna reläskydd,
speciellt jordfelsskydden.
Reläet är utfört enligt den elektrodynamiska principen. Magnetkärnan
b magnetiseras av reläets strömspolar At—A3 och A2—A4, matade från
relä-strömtransformatorerna. I magnetkärnans luftgap rör sig spänningsspolen a,
som är fästad i ena ändan av balansarmen c, vilken är rörlig kring axeln k.
Beroende på fasvinkeln mellan ström- och spänningsspolarnas strömmar,
rör sig vid tillräckligt kraftig ström i strömspolarna spänningsspolen åt ena
eller andra hållet, varvid kontaktarmen h slår till mot endera av de fasta
kontakterna Kx och K3. Systemet hålles normalt i jämvikt av den fasta
magneten d och stabiliseras av oljedämpningsanordningen e och f.
Genom anslutning av reläets spänningsspole till en
fasvridningsanord-ning uppnås en lämplig fasvridning mellan strömmarna i reläets
ström-och spänningsspolar. Härigenom kan man göra reläets utslag beroende
