126
linjesektionen. Fortsättningen, som är betecknad med en streckad linje,
representerar det område, inom vilket skyddet tjänstgör som reserv för nästa
relä. Den prickstreckade delen av funktionskurvan representerar den
marginal i impedansvärdet, som reläet fordrar, för att startreläet efter en
funktion skall återgå. Den nämnda sträckans begynnelsepunkt motsvarar alltså
startreläets räckvidd, och ändpunkten motsvarar reläets återgångsvärde.
Vid kortslutning i systemet kommer kortslutningsström att inmatas från
ledningens båda ändpunkter men därjämte även från Hallsberg i Moholm.
Delta förhållande inverkar på reläskyddets räckvidd, så till vida att det av
skyddet mätta avståndet till ett felställe bortom Moholm blir beroende av för-
Funktionstid

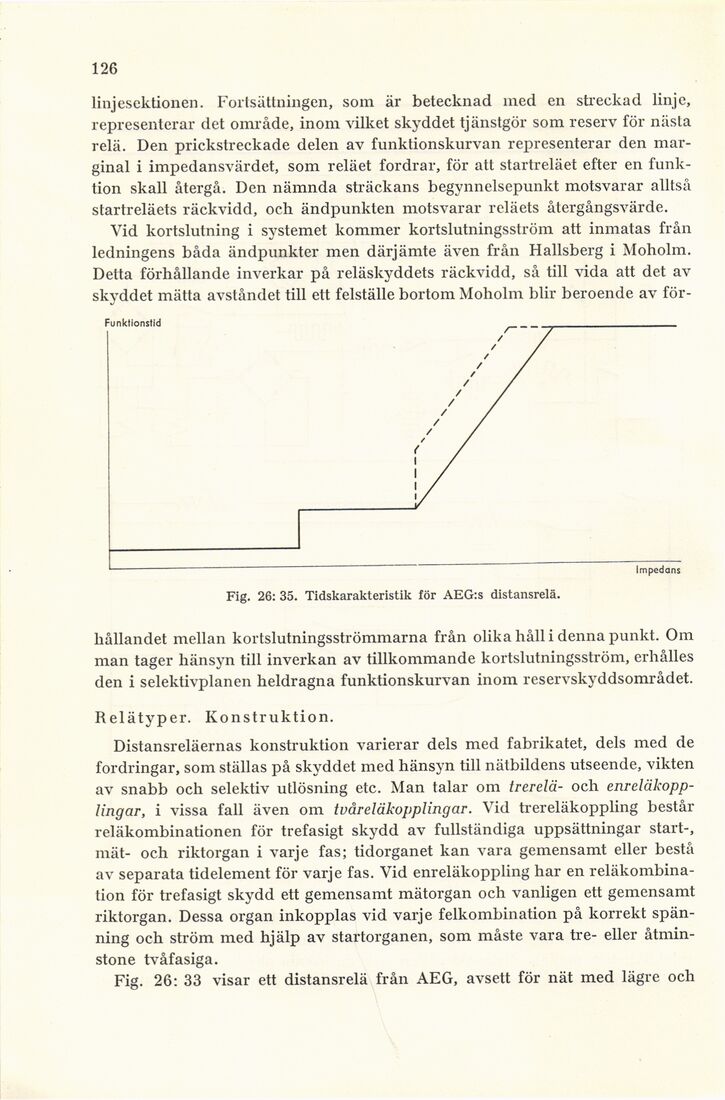

Fig. 26: 35. Tidskarakteristik för AEG:s distansrelä.
hållandet mellan kortslutningsströmmarna från olika håll i denna punkt. Om
man tager hänsyn till inverkan av tillkommande kortslutningsström, erhålles
den i selektivplanen heldragna funktionskurvan inom reservskyddsområdet.
Relätyper. Konstruktion.
Distansreläernas konstruktion varierar dels med fabrikatet, dels med de
fordringar, som ställas på skyddet med hänsyn till nätbildens utseende, vikten
av snabb och selektiv utlösning etc. Man talar om trerelä- och
enreläkopp-lingar, i vissa fall även om tvåreläkopplingar. Vid trereläkoppling består
reläkombinationen för trefasigt skydd av fullständiga uppsättningar start-,
mät- och riktorgan i varje fas; tidorganet kan vara gemensamt eller bestå
av separata tidelement för varje fas. Vid enreläkoppling har en
reläkombination för trefasigt skydd ett gemensamt mätorgan och vanligen ett gemensamt
riktorgan. Dessa organ inkopplas vid varje felkombination på korrekt
spänning och ström med hjälp av startorganen, som måste vara tre- eller
åtminstone tvåfasiga.
Fig. 26: 33 visar ett distansrelä från AEG, avsett för nät med lägre och
