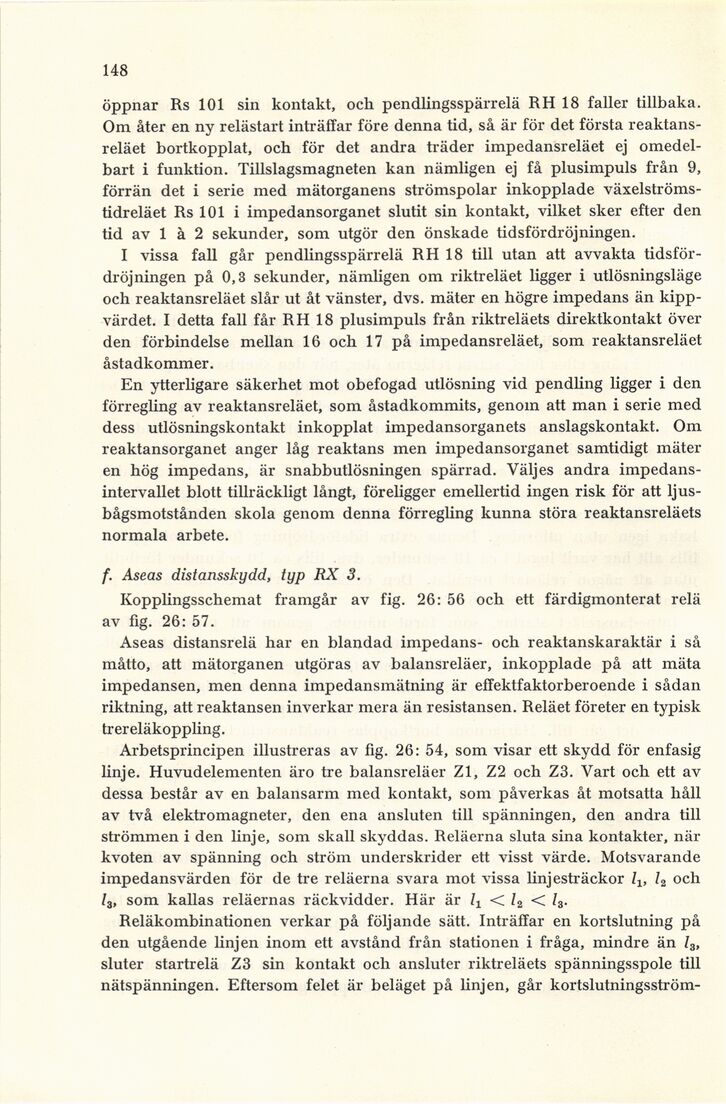

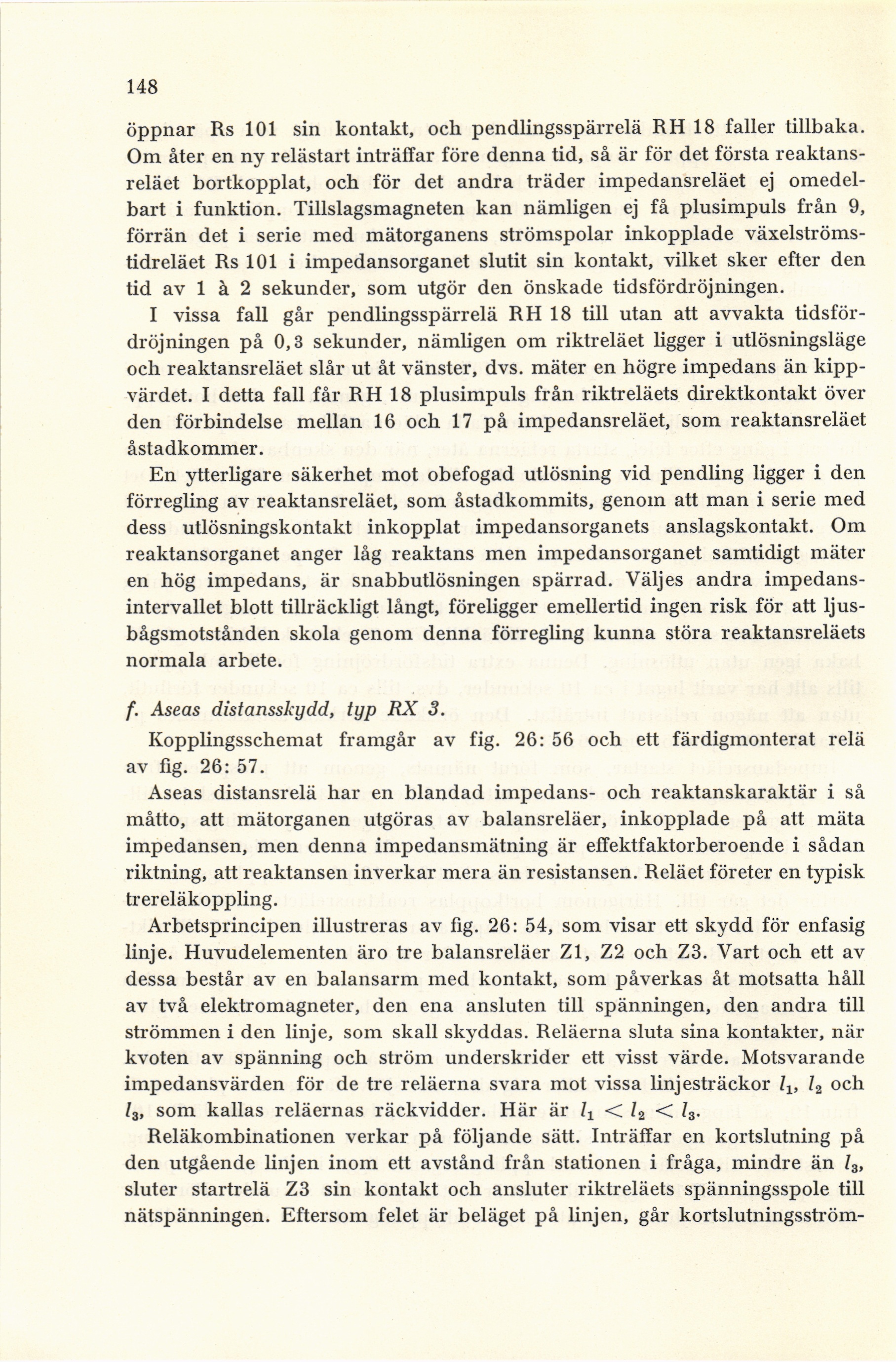

148
öppnar Rs 101 sin kontakt, och pendlingsspärrelä RH 18 faller tillbaka.
Om åter en ny relästart inträffar före denna tid, så är för det första
reaktans-reläet bortkopplat, och för det andra träder impedansreläet ej
omedelbart i funktion. Tillslagsmagneten kan nämligen ej få plusimpuls från 9,
förrän det i serie med mätorganens strömspolar inkopplade
växelströms-tidreläet Rs 101 i impedansorganet slutit sin kontakt, vilket sker efter den
tid av 1 à 2 sekunder, som utgör den önskade tidsfördröjningen.
I vissa fall går pendlingsspärrelä RH 18 till utan att avvakta
tidsfördröjningen på 0,3 sekunder, nämligen om riktreläet ligger i utlösningsläge
och reaktansreläet slår ut åt vänster, dvs. mäter en högre impedans än
kipp-värdet. I detta fall får RH 18 plusimpuls från riktreläets direktkontakt över
den förbindelse mellan 16 och 17 på impedansreläet, som reaktansreläet
åstadkommer.
En ytterligare säkerhet mot obefogad utlösning vid pendling ligger i den
förregling av reaktansreläet, som åstadkommits, genom att man i serie med
dess utlösningskontakt inkopplat impedansorganets anslagskontakt. Om
reaktansorganet anger låg reaktans men impedansorganet samtidigt mäter
en hög impedans, är snabbutlösningen spärrad. Väljes andra
impedans-intervallet blott tillräckligt långt, föreligger emellertid ingen risk för att
ljus-bågsmotstånden skola genom denna förregling kunna störa reaktansreläets
normala arbete.
f. Aseas distansskydd, typ RX 3.
Kopplingsschemat framgår av fig. 26: 56 och ett färdigmonterat relä
av fig. 26: 57.
Aseas distansrelä har en blandad impedans- och reaktanskaraktär i så
måtto, att mätorganen utgöras av balansreläer, inkopplade på att mäta
impedansen, men denna impedansmätning är effektfaktorberoende i sådan
riktning, att reaktansen inverkar mera än resistansen. Reläet företer en typisk
trereläkoppling.
Arbetsprincipen illustreras av fig. 26: 54, som visar ett skydd för enfasig
linje. Huvudelementen äro tre balansreläer Zl, Z2 och Z3. Vart och ett av
dessa består av en balansarm med kontakt, som påverkas åt motsatta liåll
av två elektromagneter, den ena ansluten till spänningen, den andra till
strömmen i den linje, som skall skyddas. Reläerna sluta sina kontakter, när
kvoten av spänning och ström underskrider ett visst värde. Motsvarande
impedansvärden för de tre reläerna svara mot vissa linjesträckor llt l2 och
l3, som kallas reläernas räckvidder. Här är < l2 < l3.
Reläkombinationen verkar på följande sätt. Inträffar en kortslutning på
den utgående linjen inom ett avstånd från stationen i fråga, mindre än l3,
sluter startrelä Z3 sin kontakt och ansluter riktreläets spänningsspole till
nätspänningen. Eftersom felet är beläget på linjen, går kortslutningsström-
