149
men i riktning från samlingsskenorna utåt linjen. Riktreläets kontakt
inkopplar då tidreläets spole till likströmskällan. Detta tidrelä bryter
momentant sin första kontakt och upphäver därigenom kortslutningen av
strömspolarna till Z1 och Z2.
Befinner sig linjefelet inom avståndet llt sluter Z1 (jämte Z2) sin kontakt,
varvid mellanreläet verkställer utlösning av oljebrytaren. Befinner sig linje-

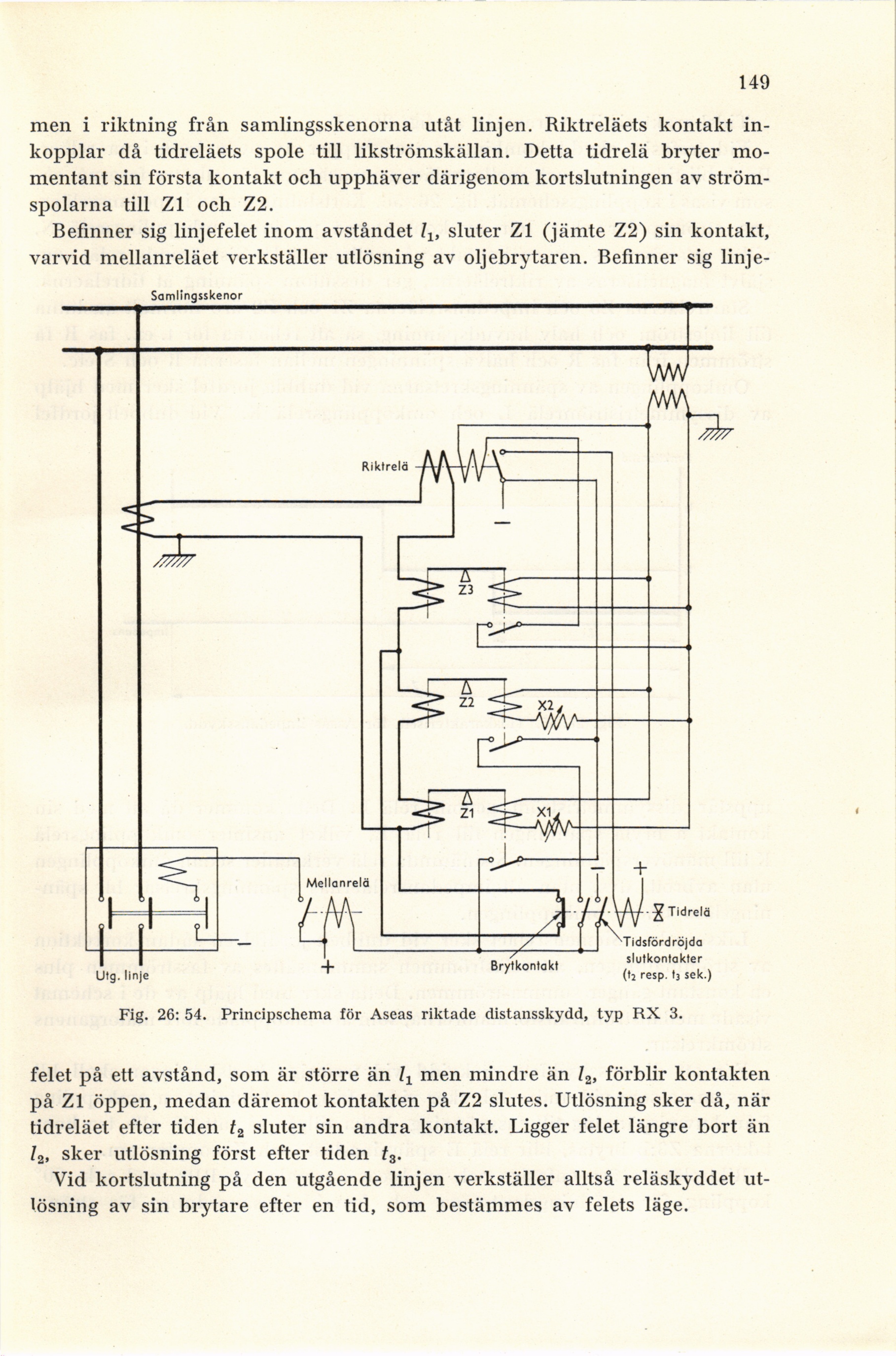

Fig. 26: 54. Principschema för Aseas riktade distansskydd, typ RX 3.
felet på ett avstånd, som är större än men mindre än Z2, förblir kontakten
på Z1 öppen, medan däremot kontakten på Z2 slutes. Utlösning sker då, när
tidreläet efter tiden t2 sluter sin andra kontakt. Ligger felet längre bort än
I2, sker utlösning först efter tiden t3.
Vid kortslutning på den utgående linjen verkställer alltså reläskyddet
utlösning av sin brytare efter en tid, som bestämmes av felets läge.
