150
Tidskarakteristiken framgår av fig. 26: 55.
Vid trefasigt skydd kombineras tre grupper av ovan beskrivna reläer.
Dock bli tidreläerna och mellanreläet gemensamma för alla tre faserna,
såsom visas i kopplingsschemat, fig. 26: 56. Kortslutningen av
impedansreläer-nas strömspolar sker här av kontakterna på strömomkopplingsrelä N,
vilket manövreras av en kontakt på mellanrelä H. Sistnämnda relä, som
självt magnetiseras av riktreläerna, ger dessutom spänning åt tidreläerna.
Startreläerna Z3 och impedansreläerna Z1 och Z2 äro normalt anslutna
till linjeström och halv huvudspänning, så att reläerna för t. ex. fas R få
strömmen från fas R och halva spänningen mellan faserna R och S etc.
Omkopplingen av spänningskretsarna vid dubbla jordfel sker med hjälp
av dissymmetriströmrelä L och omkopplingsrelä K. Vid dubbelt jordfel

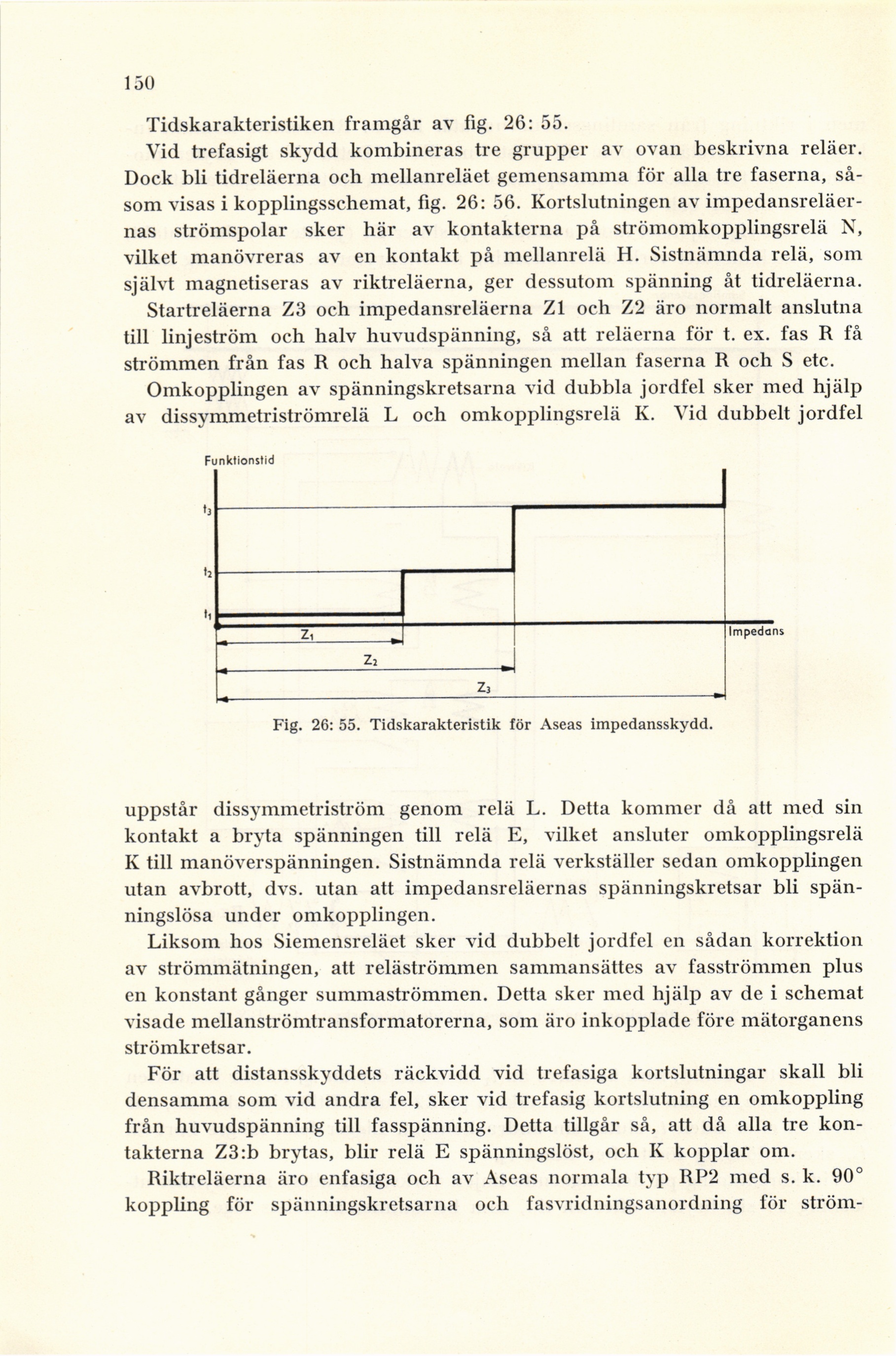

Fig. 26: 55. Tidskarakteristik för Aseas impedansskydd.
uppstår dissymmetriström genom relä L. Detta kommer då att med sin
kontakt a bryta spänningen till relä E, vilket ansluter omkopplingsrelä
K till manöverspänningen. Sistnämnda relä verkställer sedan omkopplingen
utan avbrott, dvs. utan att impedansreläernas spänningskretsar bli
spänningslösa under omkopplingen.
Liksom hos Siemensreläet sker vid dubbelt jordfel en sådan korrektion
av strömmätningen, att reläströmmen sammansättes av fasströmmen pius
en konstant gånger summaströmmen. Detta sker med hjälp av de i schemat
visade mellanströmtransformatorerna, som äro inkopplade före mätorganens
strömkretsar.
För att distansskyddets räckvidd vid trefasiga kortslutningar skall bli
densamma som vid andra fel, sker vid trefasig kortslutning en omkoppling
från huvudspänning till fasspänning. Detta tillgår så, att då alla tre
kontakterna Z3:b brytas, blir relä E spänningslöst, och K kopplar om.
Riktreläerna äro enfasiga och av Aseas normala typ RP2 med s. k. 90°
koppling för spänningskretsarna ocli fasvridningsanordning för ström-
