178
från positiv anod, kan strömmen passera endast under de positiva
halvperioderna. Relä R är emellertid så utfört, att det håller sig kvar även
under de strömlösa halvperioderna. Strömmen från filtret F, vilken enligt
ovan uppträder, så snart brytaren B passeras av kortslutningsström,
åstadkommer därför utlösning av brytaren, om den icke förhindras att passera
röret T, genom att rörets galler har negativ polaritet, samtidigt med att anoden
erhåller positiv polaritet från filtret F. Gallrets polaritet regleras emellertid
över hjälptråden P från den andra ändan av ledningen, där strömmen

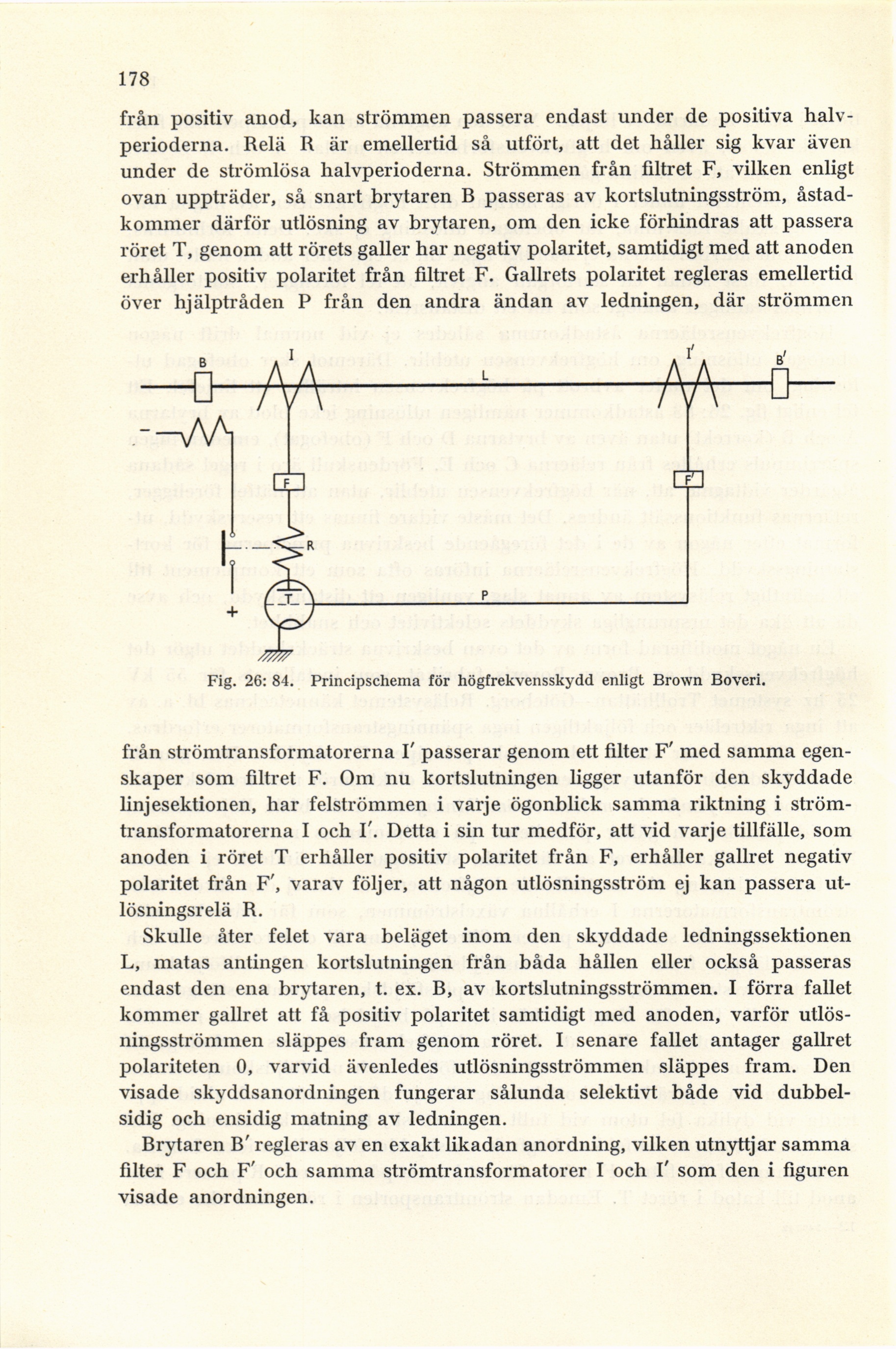

Fig. 26: 84. Principschema för högfrekvensskydd enligt Brown Boveri.
från strömtransformatorerna I’ passerar genom ett filter F’ med samma
egenskaper som filtret F. Om nu kortslutningen ligger utanför den skyddade
linjesektionen, har felströmmen i varje ögonblick samma riktning i
strömtransformatorerna I och I’. Detta i sin tur medför, att vid varje tillfälle, som
anoden i röret T erhåller positiv polaritet från F, erhåller gallret negativ
polaritet från F’, varav följer, att någon utlösningsström ej kan passera
utlösningsrelä R.
Skulle åter felet vara beläget inom den skyddade ledningssektionen
L, matas antingen kortslutningen från båda hållen eller också passeras
endast den ena brytaren, t. ex. B, av kortslutningsströmmen. I förra fallet
kommer gallret att få positiv polaritet samtidigt med anoden, varför
utlösningsströmmen släppes fram genom röret. I senare fallet antager gallret
polariteten 0, varvid ävenledes utlösningsströmmen släppes fram. Den
visade skyddsanordningen fungerar sålunda selektivt både vid
dubbelsidig och ensidig matning av ledningen.
Brytaren B’ regleras av en exakt likadan anordning, vilken utnyttjar samma
filter F och F’ och samma strömtransformatorer I och I’ som den i figuren
visade anordningen.
