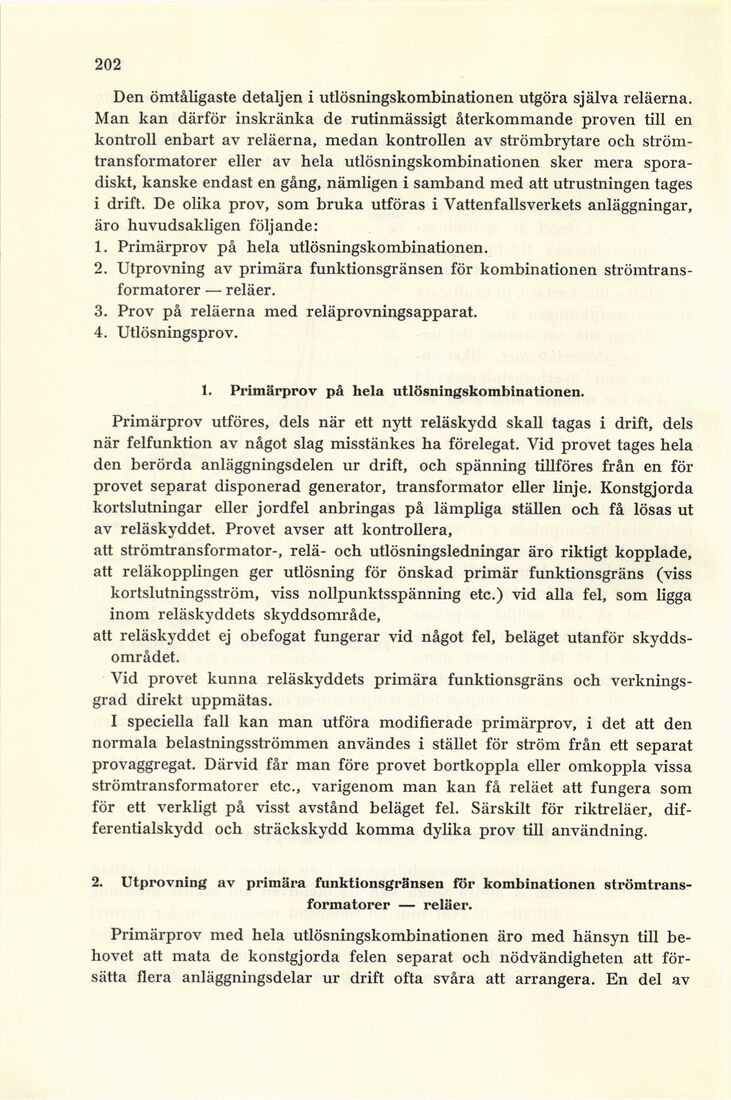

202
Den ömtåligaste detaljen i utlösningskombinationen utgöra själva reläerna.
Man kan därför inskränka de rutinmässigt återkommande proven till en
kontroll enbart av reläerna, medan kontrollen av strömbrytare och
strömtransformatorer eller av hela utlösningskombinationen sker mera
sporadiskt, kanske endast en gång, nämligen i samband med att utrustningen tages
i drift. De olika prov, som bruka utföras i Vattenfallsverkets anläggningar,
äro huvudsakligen följande:
1. Primärprov på hela utlösningskombinationen.
2. Utprovning av primära funktionsgränsen för kombinationen
strömtransformatorer — reläer.
3. Prov på reläerna med reläprovningsapparat.
4. Utlösningsprov.
1. Primärprov på hela utlösningskombinationen.
Primärprov utföres, dels när ett nytt reläskydd skall tagas i drift, dels
när felfunktion av något slag misstänkes ha förelegat. Vid provet tages hela
den berörda anläggningsdelen ur drift, och spänning tillföres från en för
provet separat disponerad generator, transformator eller linje. Konstgjorda
kortslutningar eller jordfel anbringas på lämpliga ställen och få lösas ut
av reläskyddet. Provet avser att kontrollera,
att strömtransformator-, relä- och utlösningsledningar äro riktigt kopplade,
att reläkopplingen ger utlösning för önskad primär funktionsgräns (viss
kortslutningsström, viss nollpunktsspänning etc.) vid alla fel, som ligga
inom reläskyddets skyddsområde,
att reläskyddet ej obefogat fungerar vid något fel, beläget utanför
skyddsområdet.
Vid provet kunna reläskyddets primära funktionsgräns och
verkningsgrad direkt uppmätas.
I speciella fall kan man utföra modifierade primärprov, i det att den
normala belastningsströmmen användes i stället för ström från ett separat
provaggregat. Därvid får man före provet bortkoppla eller omkoppla vissa
strömtransformatorer etc., varigenom man kan få reläet att fungera som
för ett verkligt på visst avstånd beläget fel. Särskilt för riktreläer,
differentialskydd och sträckskydd komma dylika prov till användning.
2. Utprovning av primära funktionsgränsen for kombinationen
strömtransformatorer — reläer.
Primärprov med hela utlösningskombinationen äro med hänsyn till
behovet att mata de konstgjorda felen separat och nödvändigheten att
försätta flera anläggningsdelar ur drift ofta svåra att arrangera. En del av
