203
de resultat, som eftersträvas med dylika prov, kunna dock vinnas på annat
sätt. Härvid får strömtransformatorernas primärlindning matas av lågspänd
växelström, erhållen t. ex. genom nedtransformering från lokalspänningen
i stationen. På så sätt kunna primär funktionsgräns och verkningsgrad
Fig. 26: 112. Uppmätning av obefogad dissymmetriström.
utprovas. I vissa fall kan man även erhålla önskad kontroll på att skyddet
ej verkar för utom skyddsområdet belägna fel. Detta sätt användes
framför allt vid verkningsgradsprov på maximalskydd samt vid utprovning av
primär funktionsgräns, verkningsgrad och obefogad dissymmetriström för
dissymmetrikopplingar. De vanligen använda kopplingarna vid dessa prov
framgå av fig. 26: 111—26: 113.

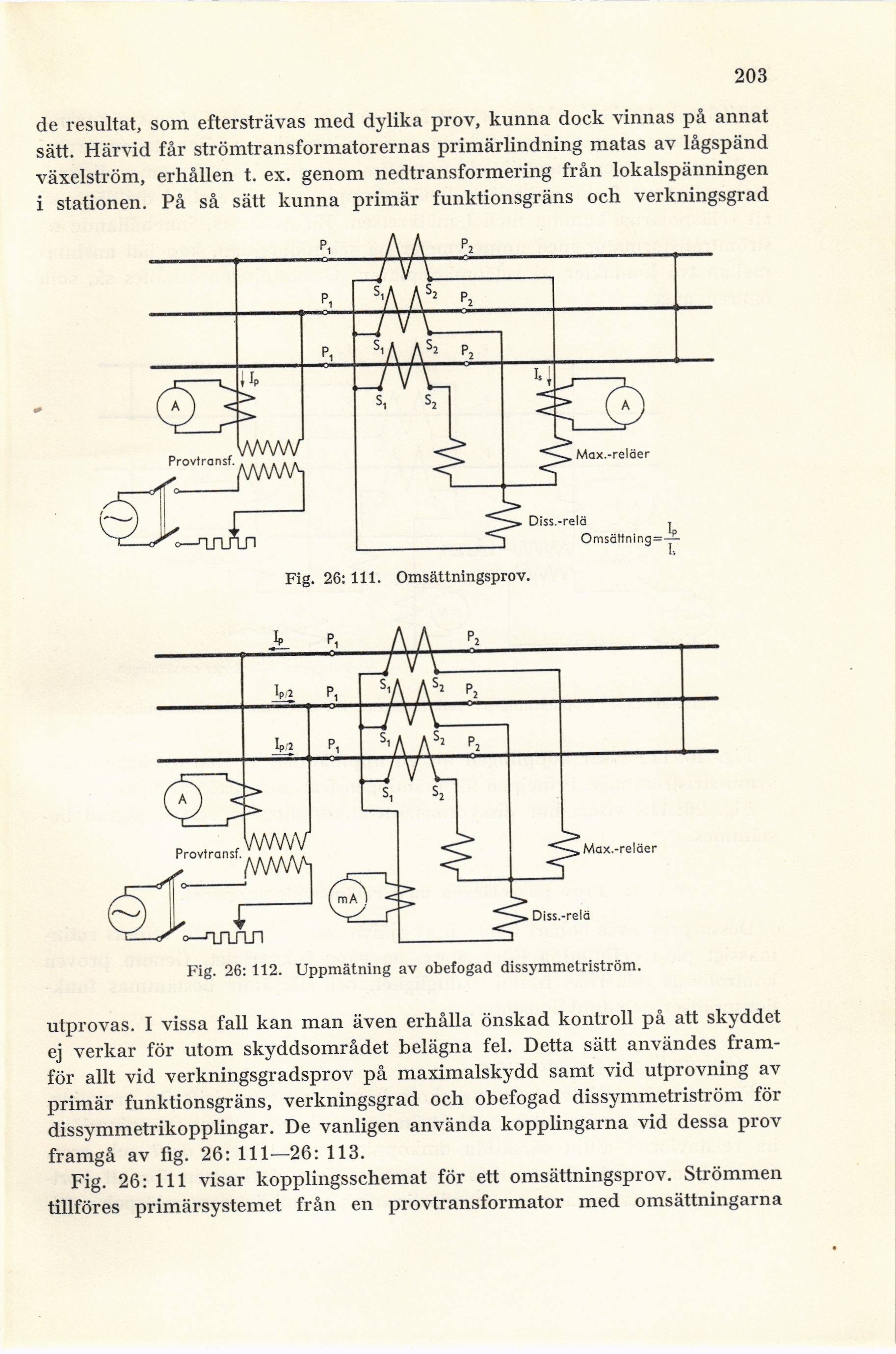

Fig. 26: 111 visar kopplingsschemat för ett omsättningsprov. Strömmen
tillföres primärsystemet från en provtransformator med omsättningarna
Fig. 26: 111. Omsättningsprov.
