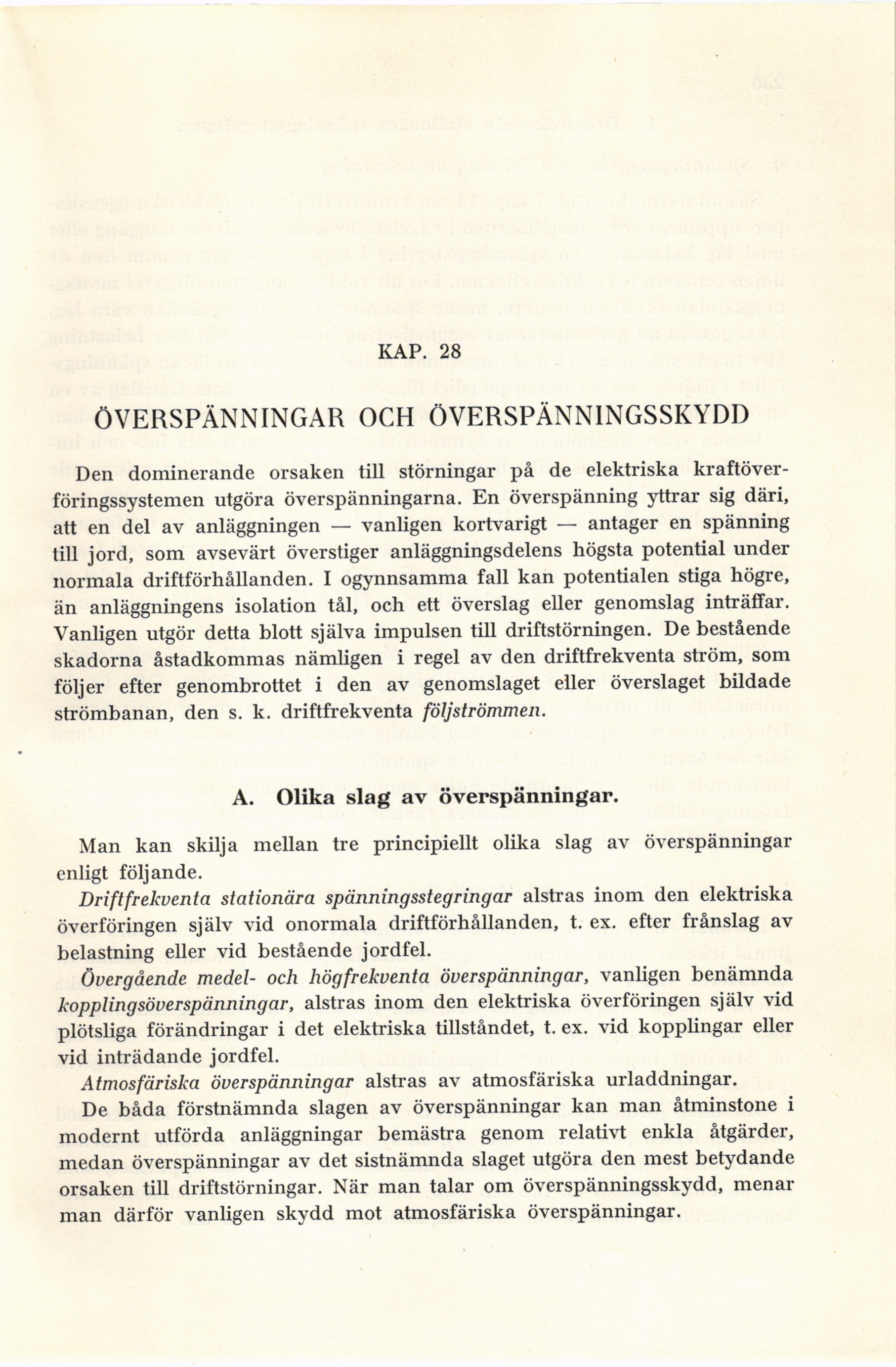

Full resolution (JPEG) - On this page / på denna sida - 28. Överspänningar och överspänningsskydd - A. Olika slag av överspänningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
KAP. 28
ÖVERSPÄNNINGAR OCH ÖVERSPÄNNINGSSKYDD
Den dominerande orsaken till störningar på de elektriska
kraftöverföringssystemen utgöra överspänningarna. En överspänning yttrar sig däri,
att en del av anläggningen — vanligen kortvarigt — antager en spänning
till jord, som avsevärt överstiger anläggningsdelens högsta potential under
normala driftförhållanden. I ogynnsamma fall kan potentialen stiga högre,
än anläggningens isolation tål, och ett överslag eller genomslag inträffar.
Vanligen utgör detta blott själva impulsen till driftstörningen. De bestående
skadorna åstadkommas nämligen i regel av den driftfrekventa ström, som
följer efter genombrottet i den av genomslaget eller överslaget bildade
strömbanan, den s. k. driftfrekventa följ strömmen.
A. Olika slag av överspänningar.
Man kan skilja mellan tre principiellt olika slag av överspänningar
enligt följande.
Driftfrekventa stationära spänningsstegringar alstras inom den elektriska
överföringen själv vid onormala driftförhållanden, t. ex. efter frånslag av
belastning eller vid bestående jordfel.
Övergående medel- och högfrekventa överspänningar, vanligen benämnda
kopplingsöverspänningar, alstras inom den elektriska överföringen själv vid
plötsliga förändringar i det elektriska tillståndet, t. ex. vid kopplingar eller
vid inträdande jordfel.
Atmosfäriska överspänningar alstras av atmosfäriska urladdningar.
De båda förstnämnda slagen av överspänningar kan man åtminstone i
modernt utförda anläggningar bemästra genom relativt enkla åtgärder,
medan överspänningar av det sistnämnda slaget utgöra den mest betydande
orsaken till driftstörningar. När man talar om överspänningsskydd, menar
man därför vanligen skydd mot atmosfäriska överspänningar.
