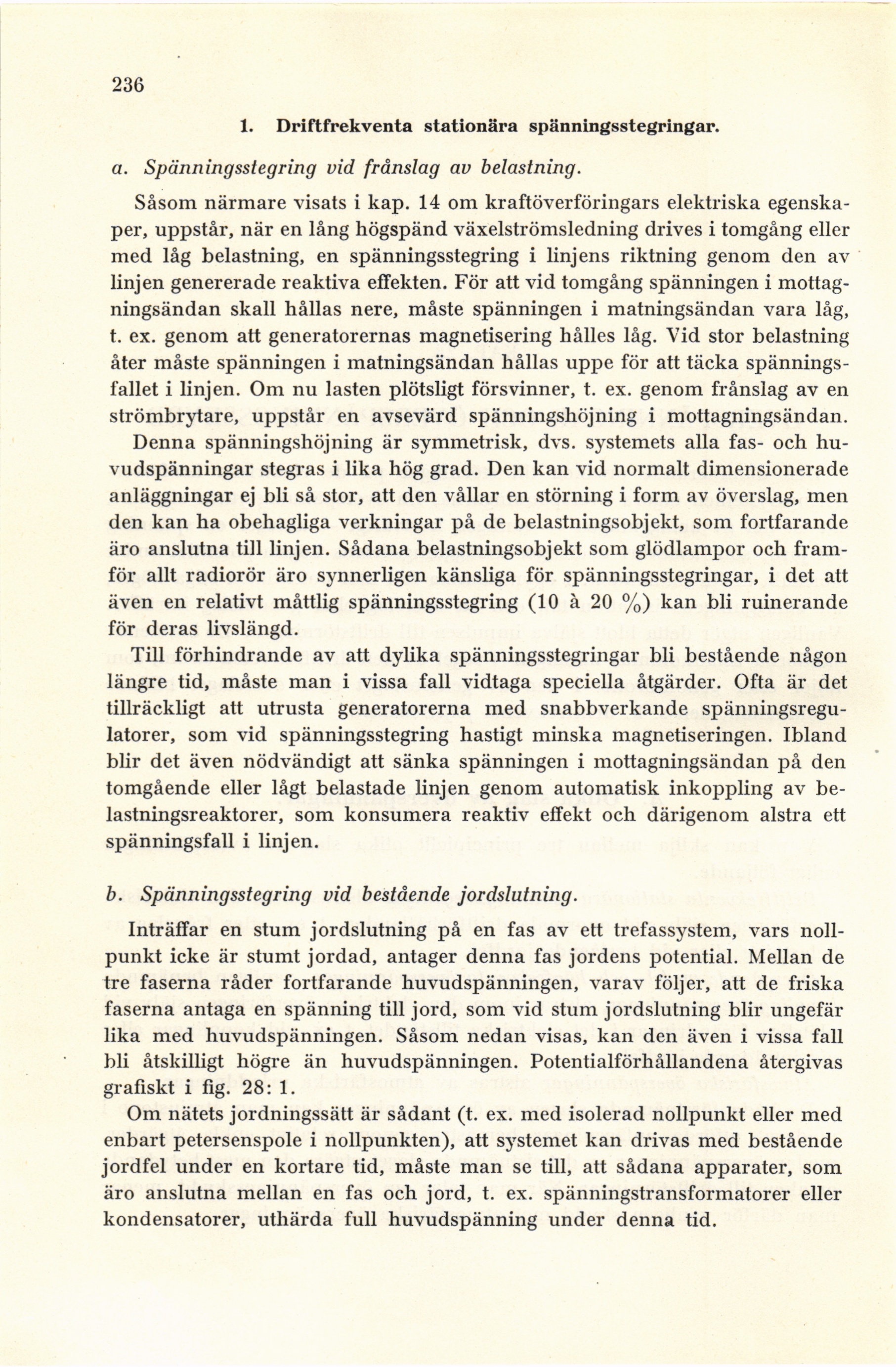

236
1. Driftfrekventa stationära spänningsstegringar.
a. Spänningsstegring vid frånslag av belastning.
Såsom närmare visats i kap. 14 om kraftöverföringars elektriska
egenskaper, uppstår, när en lång högspänd växelströmsledning drives i tomgång eller
med låg belastning, en spänningsstegring i linjens riktning genom den av
linjen genererade reaktiva effekten. För att vid tomgång spänningen i
mottagningsändan skall hållas nere, måste spänningen i matningsändan vara låg,
t. ex. genom att generatorernas magnetisering hålles låg. Vid stor belastning
åter måste spänningen i matningsändan hållas uppe för att täcka
spänningsfallet i linjen. Om nu lasten plötsligt försvinner, t. ex. genom frånslag av en
strömbrytare, uppstår en avsevärd spänningshöjning i mottagningsändan.
Denna spänningshöjning är symmetrisk, dvs. systemets alla fas- och
huvudspänningar stegras i lika hög grad. Den kan vid normalt dimensionerade
anläggningar ej bli så stor, att den vållar en störning i form av överslag, men
den kan ha obehagliga verkningar på de belastningsobjekt, som fortfarande
äro anslutna till linjen. Sådana belastningsobjekt som glödlampor och
framför allt radiorör äro synnerligen känsliga för spänningsstegringar, i det att
även en relativt måttlig spänningsstegring (10 à 20 %) kan bli ruinerande
för deras livslängd.
Till förhindrande av att dylika spänningsstegringar bli bestående någon
längre tid, måste man i vissa fall vidtaga speciella åtgärder. Ofta är det
tillräckligt att utrusta generatorerna med snabbverkande
spänningsregulatorer, som vid spänningsstegring hastigt minska magnetiseringen. Ibland
blir det även nödvändigt att sänka spänningen i mottagningsändan på den
tomgående eller lågt belastade linjen genom automatisk inkoppling av
belastningsreaktorer, som konsumera reaktiv effekt och därigenom alstra ett
spänningsfall i linjen.
b. Spänningsstegring vid bestående jordslutning.
Inträffar en stum jordslutning på en fas av ett trefassystem, vars
nollpunkt icke är stumt jordad, antager denna fas jordens potential. Mellan de
tre faserna råder fortfarande huvudspänningen, varav följer, att de friska
faserna antaga en spänning till jord, som vid stum jordslutning blir ungefär
lika med huvudspänningen. Såsom nedan visas, kan den även i vissa fall
bli åtskilligt högre än huvudspänningen. Potentialförhållandena återgivas
grafiskt i fig. 28: 1.
Om nätets jordningssätt är sådant (t. ex. med isolerad nollpunkt eller med
enbart petersenspole i nollpunkten), att systemet kan drivas med bestående
jordfel under en kortare tid, måste man se till, att sådana apparater, som
äro anslutna mellan en fas och jord, t. ex. spänningstransformatorer eller
kondensatorer, uthärda full huvudspänning under denna tid.
