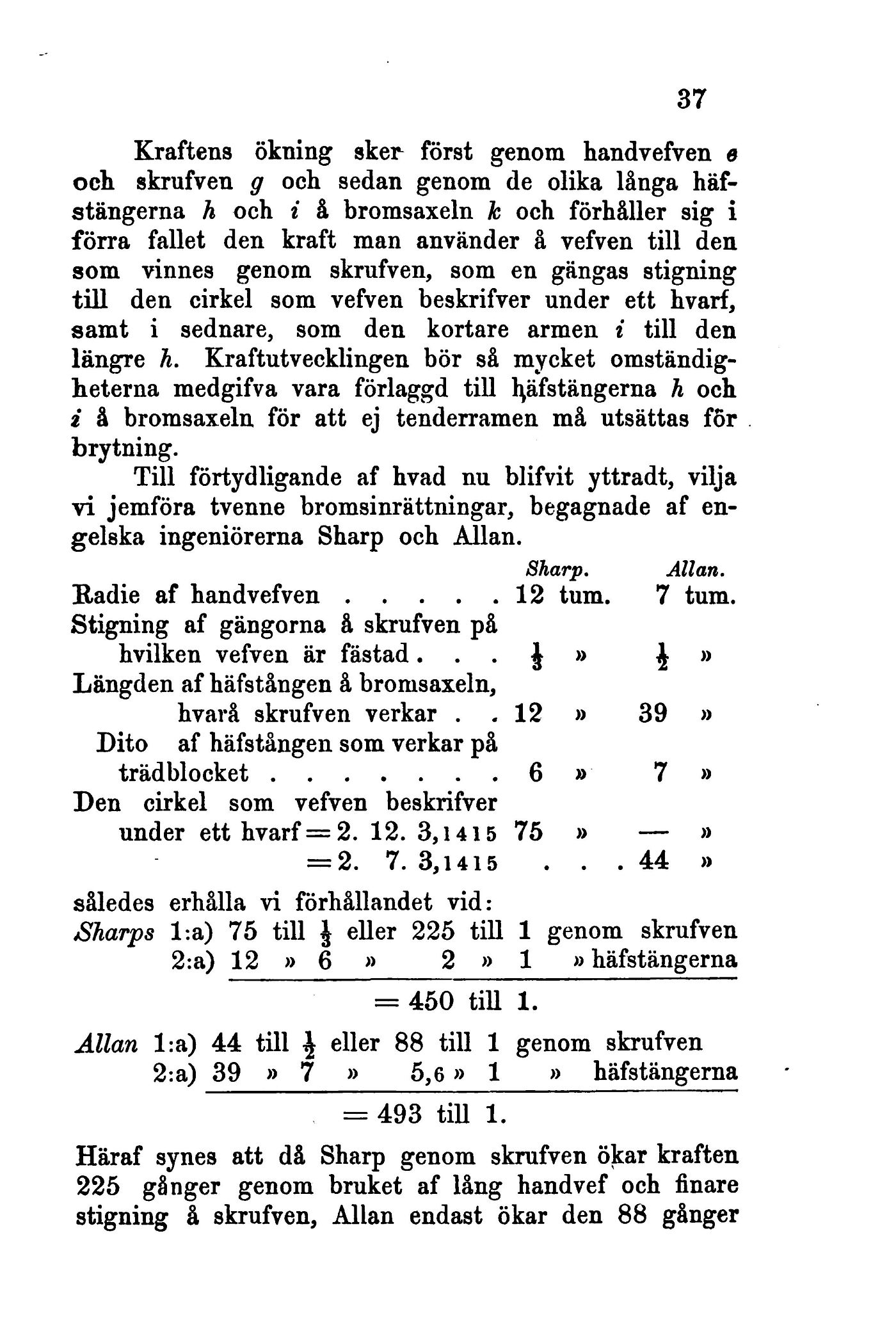

Kraftens ökning sker först genom handvefven e
och skrufven g och sedan genom de olika långa
häf-stängerna h och i å bromsaxeln k och förhåller sig i
förra fallet den kraft man använder å vefven till den
som vinnes genom skrufven, som en gängas stigning
till den cirkel som vefven beskrifver under ett hvarf,
samt i sednare, som den kortare armen i till den
längre h. Kraftutvecklingen bör så mycket
omständigheterna medgifva vara förlaggd till fyäfstängerna h och
i å bromsaxeln för att ej tenderramen må utsättas för
brytning.
Till förtydligande af hvad nu blifvit yttradt, vilja
vi jemföra tvenne bromsinrättningar, begagnade af
engelska ingeniörerna Sharp och Allan.
Radie af handvefven Sharp. 12 tum. Allan. 7 tum.
Stigning af gängorna å skrufven på hvilken vefven är fästad. . . å » h »
Längden af häfstången å bromsaxeln, hvarå skrufven verkar . . 12 » 39 »
Dito af häfstången som verkar på trädblocket 6 » 7 »
Den cirkel som vefven beskrifver under ett hvarf =2. 12. 3,1415 75 » _ »
= 2. 7. 3,1415 . . 44 »
således erhålla vi förhållandet vid: Sharps l-.a) 75 till J eller 225 till 11 genom skrufven
2:a) 12 » 6 » 2 » 1 »häfstängerna
= 450 till 1.
Allan l:a) 44 till £ eller 88 till 1 genom skrufven
2:a) 39 » 7 » 5,6» 1 » häfstängerna
= 493 till 1.
Häraf synes att då Sharp genom skrufven ökar kraften
225 gånger genom bruket af lång handvef och finare
stigning å skrufven, Allan endast ökar den 88 gånger
