138
des at der altsaa kommer 2 Stkr. enkelte
Stændere i hvert af de 4,39 m. brede Felt mel
lem de dobbelte Stændere.
Da man reiste Bygningerne, lod man Stæn
dernes øverste Ende hælde 10,5 cm. indover.
Man troede nemlig, at Væggene senere, naar
Bygningen var reist og al Belastning paaført,
vilde blive skudte en Del udåd oventil; men dette
viste sig ikke at være Tilfældet. De blev under
hele Udstillingen staaende uforandret med sin Heid
ning af 10,5 cm. indover.
Til Reisning af Buerne brugtes to Bomme,
hvorved man opnaaede den Fordel at kunne tåge
Buerne hele op.
Hos os anvendtes Delorme’s Tagkonstruktion
ved det i 1828 fuldførte Exercer- og Ridehus paa
Akershus Fæstning. Spændvidden er her 17,25 m.
Anordningen er forøvrigt i dette Tilfælde forældet,
idet Buerne har Spidsbueform og er dobbelte (2
Buer lagte udenpaa hinanden og sammenholdte ved
Tænger paa begge Sider), hvorfor vi ikke skal gaa
nærmere ind paa samme.
2. Emy’s Tagkonstruktion.
Den franske Ingenieroberst Emy, som i 1823
udgav et Værk, betitlet «Description d’un nouveau
systéme d’arcs pour les grandes charpentes», sam
mensatte Plankebuerne af lange Planker, der lægges
fladt udenpaa hinanden og bøies efter Bueformen
samt holdes indbyrdes sammen ved Skruebolte og

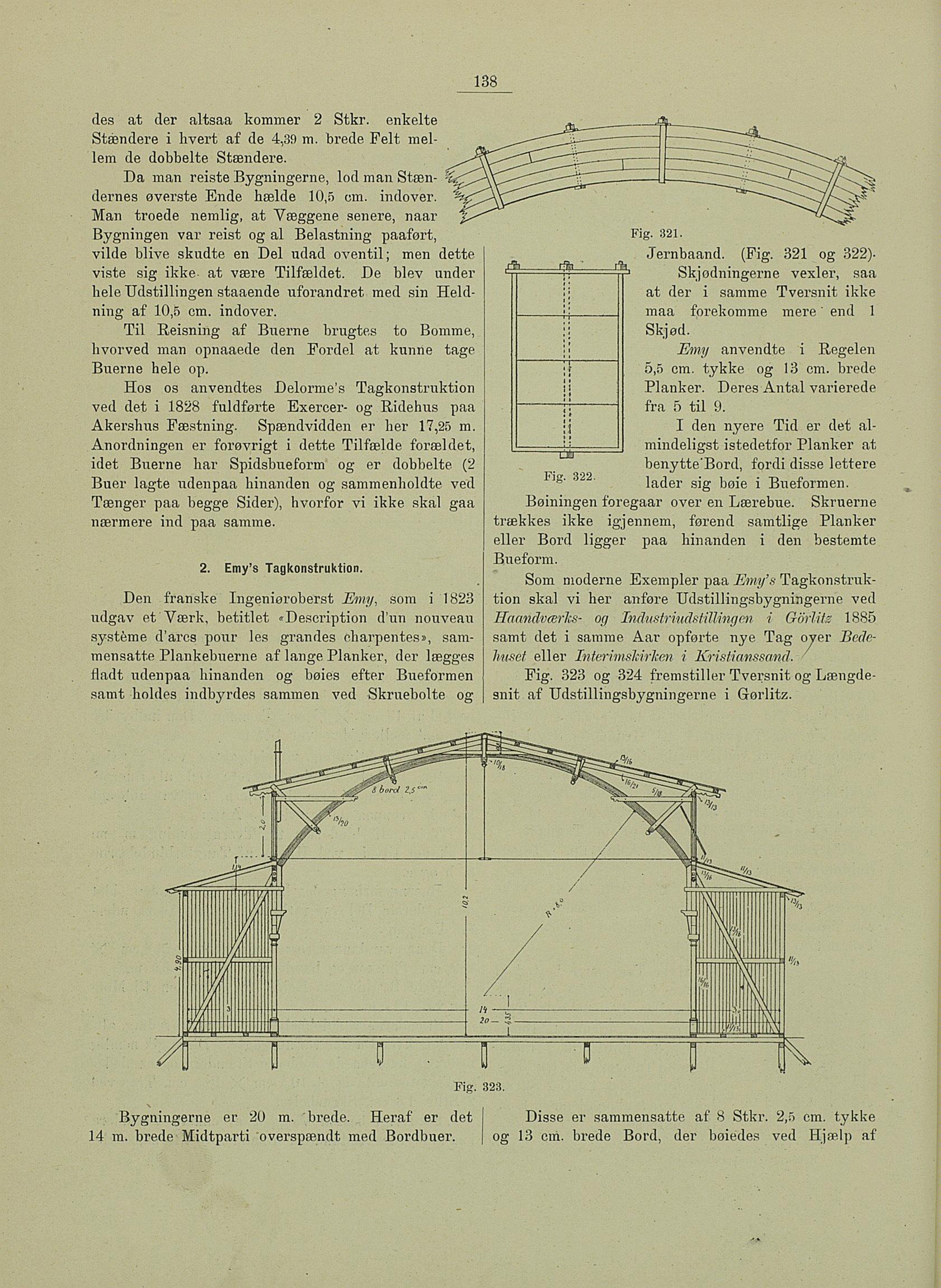

Fig. 321.
Jernbaand. (Fig. 321 og 322)
Skjødningerne vexler, saa
at der i samme Tversnit ikke
maa forekomme mere ’ end 1
Skjød.
Emy anvendte i Regelen
5,5 cm. tykke og 13 cm. brede
Planker. Deres Antal varierede
fra 5 til 9.
!i I den nyere Tid er det al
mindeligst istedetfor Planker at
benytte’Bord, fordi disse lettere
lader sig bøie i Bueformen.
Fig. 322.
Bøiningen foregaar over en Lærebue. Skruerne
trækkes ikke igjennem, førend samtlige Planker
eller Bord ligger paa hinanden i den bestemte
Bueform.
Som moderne Exempler paa Emy’s Tagkonstruk
tion skal vi her anføre Udstillingsbygningerne ved
Hacmdvcerhs- og Tndustriudstillingen i Govlitz 1885
samt det i samme Aar opførte nye Tag over Bede
huset eller Interimskirken i Kristianssaml.
Fig. 323 og 324 fremstiller Tversnit og Længde
snit af Udstillingsbygningerne i Grørlitz.
Fig. 323.
Disse er sammensatte af 8 Stkr. 2,5 cm. tykkeBygningerne er 20 m. brede. Heraf er det
14 m. brede Midtparti overspændt med Bordbuer. og 13 cm. brede Bord, der bøiedes ved Hjælp af
