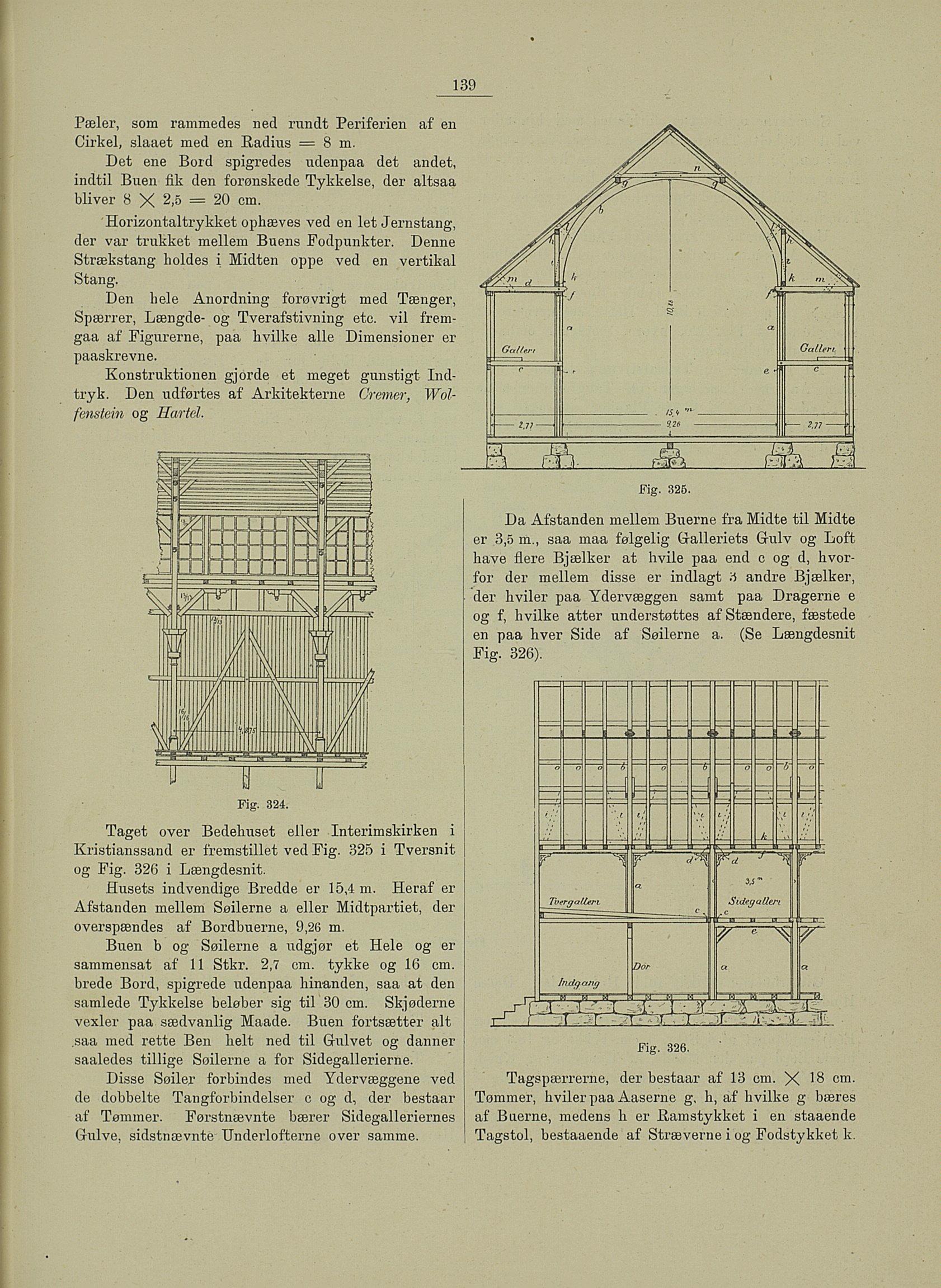

139
Pæler, som rammedes ned rundt Periferien af en
Cirkel, slaaet med en Radius = 8 m.
Det ene Bord spigredes udenpaa det andet,
indtil Buen fik den forønskede Tykkelse, der altsaa
bliver 8 X 2,5 = 20 cm.
Horizontaltrykket ophæves ved en let Jernstang,
der var trukket mellem Buens Fodpunkter. Denne
Strækstang holdes i Midten oppe ved en vertikal
Stang.
Den hele Anordning forøvrigt med Tænger,
Spærrer, Længde- og Tverafstivning etc. vil frem
gaa af Figurerne, paa hvilke alle Dimensioner er
paaskrevne.
Konstruktionen gjorde et meget gunstigt Ind
tryk. Den udførtes af Arkitekterne Cremer, Wol
fenstein og Hartel.
Fig. 324
Taget over Bedehuset eller Interimskirken i
Kristianssand er fremstillet ved Fig. 325 i Tversnit
og Fig. 326 i Længdesnit.
Husets indvendige Bredde er 15,4 m. Heraf er
Afstanden mellem Søilerne a eller Midtpartiet, der
overspændes af Bordbuerne, 9,26 m.
Buen b og Søilerne a udgjør et Hele og er
sammensat af 11 Stkr. 2,7 cm. tykke og 16 cm.
brede Bord, spigrede udenpaa hin-anden, saa at den
samlede Tykkelse beløber sig til 30 cm. Skjøderne
vexler paa sædvanlig Maade. Buen fortsætter alt
saa med rette Ben helt ned til Gulvet og danner
saaledes tillige Søilerne a for Sidegallerierne.
Disse Søiler forbindes med Ydervæggene ved
de dobbelte Tangforbindelser c og d, der bestaar
af Tømmer. Førstnævnte bærer Sidegalleriernes
Gulve. sidstnævnte Underlofterne over samme.
Fig. 325.
Da Afstanden mellem Buerne fra Midte til Midte
er 3,5 m., saa maa følgelig Galleriets Gulv og Loft
have flere Bjælker at hvile paa end c og d, hvor
for der mellem disse er indlagt 3 andre Bjælker,
der hviler paa Ydervæggen samt paa Dragerne e
og f, hvilke atter understøttes af Stændere, fæstede
en paa hver Side af Seilerne a. (Se Længdesnit
Fig. 326).
Fig. 326.
Tagspærrerne, der bestaar af 13 cm. X 18 cm.
Tømmer, hviler paa Aaserne g, h, af hvilke g bæres
af Buerne, medens h er Ramstykket i en staaende
Tagstol, bestaaende af Stræverne i og Fodstykket k.
