180

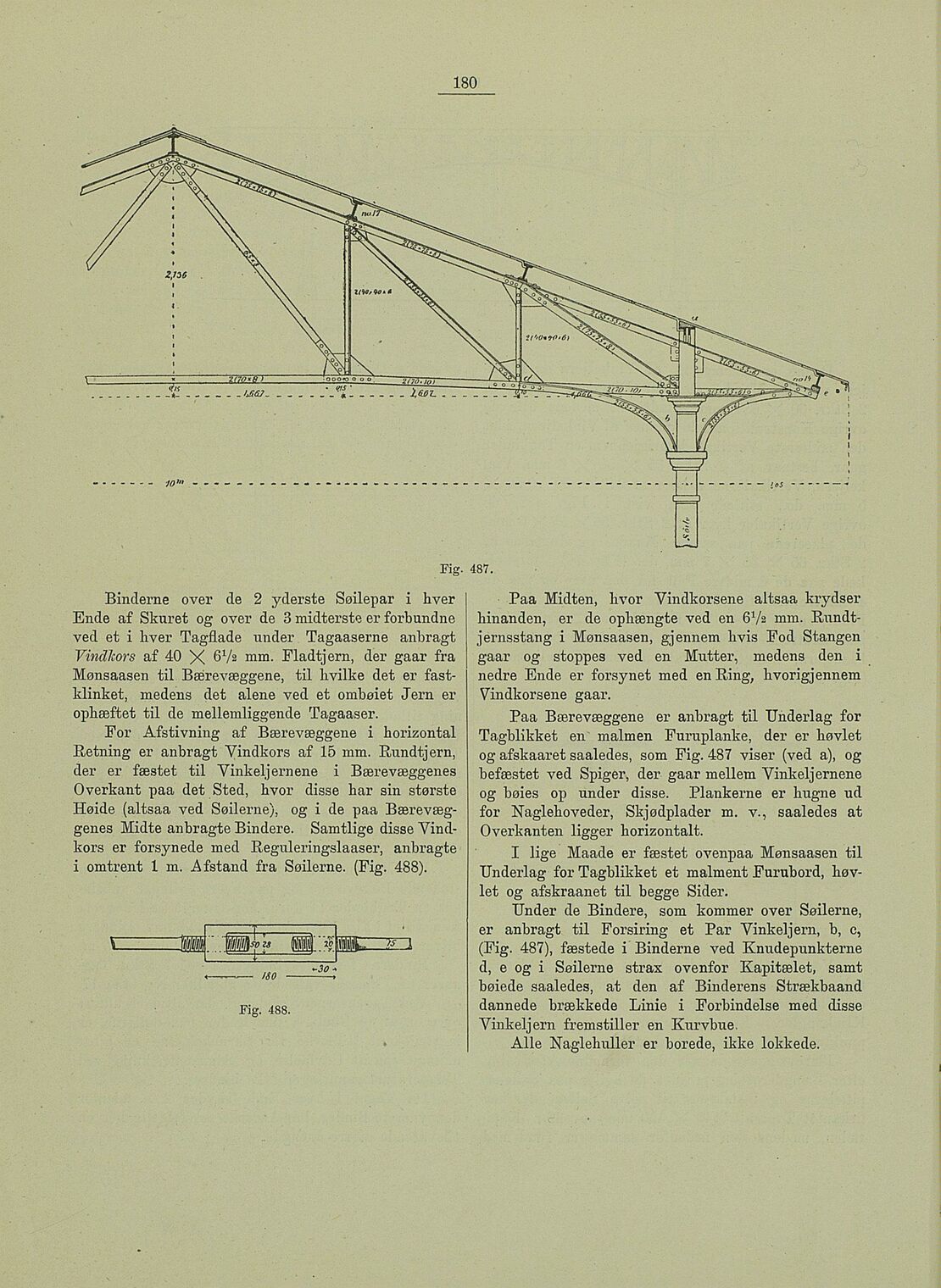

Fig. 487.
Binderne over de 2 yderste Søilepar i hver
Ende af Skuret og over de 3 midterste er forbundne
ved et i hver Tagflade under Tagaaserne anbragt
VindJcors af 40 X 6Va mm. Fladtjern, der gaar fra
Mønsaasen til Bærevæggene, til hvilke det er fast
klinket, medens det alene ved et ombøiet Jern er
ophæftet til de mellemliggende Tagaaser.
For Afstivning af Bærevæggene i horizontal
Retning er anbragt Vindkors af 15 mm. Rundtjern,
der er fæstet til Vinkeljernene i Bærevæggenes
Overkant paa det Sted, hvor disse har sin største
Høide (altsaa ved Søilerne), og i de paa Bærevæg
genes Midte anbragte Bindere. Samtlige disse Vind
kors er forsynede med Reguleringslaaser, anbragte
i omtrent 1 m. Afstand fra Søilerne. (Fig. 488).
-30 *
ISO
Fig. 488.
Paa Midten, hvor Vindkorsene altsaa krydser
hinanden, er de opliængte ved en 61/amm. Rundt
jernsstang i Mønsaasen, gjennem hvis Fod Stangen
gaar og stoppes ved en Mutter, medens den i
nedre Ende er forsynet med en Ring, hvorigjennem
Vindkorsene gaar.
Paa Bærevæggene er anbragt til Underlag for
Tagblikket en malmen Furuplanke, der er høvlet
og afskaaret saaledes, som Fig. 487 viser (ved a), og
befæstet ved Spiger, der gaar mellem Vinkeljernene
og bøies op under disse. Plankerne er hugne ud
for Naglehoveder, Skjødplader m. v., saaledes at
Overkanten ligger horizontalt.
I lige Maade er fæstet ovenpaa Mønsaasen til
Underlag for Tagblikket et malment Furubord, høv
let og afskraanet til begge Sider.
Under de Bindere, som kommer over Søilerne,
er anbragt til Forsiring et Par Vinkeljern, b, c,
(Fig. 487), fæstede i Binderne ved Knudepunkterne
d, e og i Søilerne strax ovenfor Kapitælet, samt
bøiede saaledes, at den af Binderens Strækbaand
dannede brækkede Linie i Forbindelse med disse
Vinkeljern fremstiller en Kurvbue.
Alle Naglehuller er borede, ikke lokkede.
