228
Saadan etageadskiller egner sig vistnok særlig til lagerhuser, store forret
ningshuser o. 1., hvor en lyddæmpende og varmeisolerende konstruktion ikke
fortrinsvis forlanges. Dog kan ogsaa denne etageadskiller dækkes med kork-

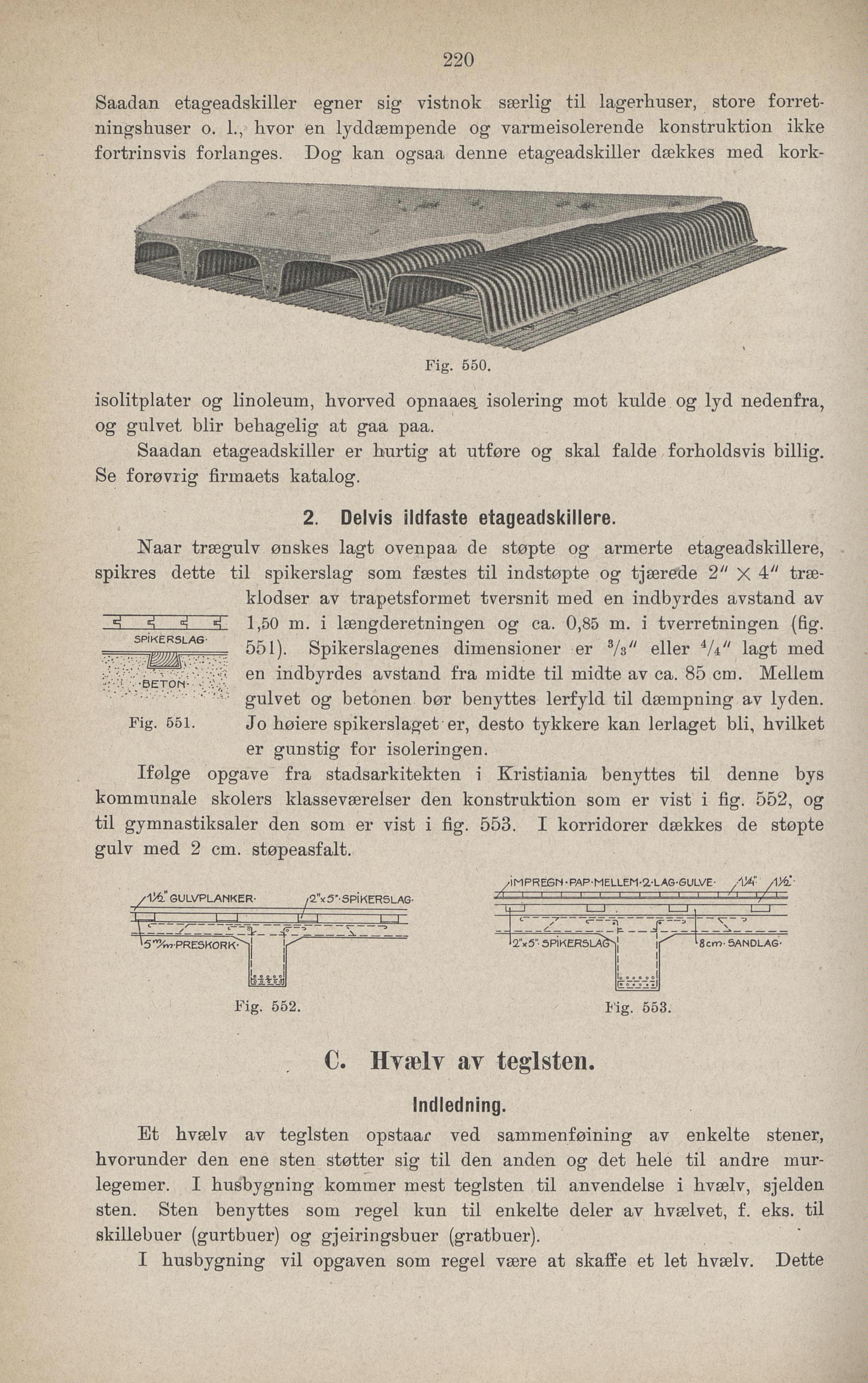

Fig. 550.
isolitplater og linoleum, hvorved opnaaes, isolering mot kulde og lyd nedenfra,
og gulvet blir behagelig at gaa paa.
Saadan etageadskiller er hurtig at utføre og skal falde forholdsvis billig.
Se forøvrig firmaets katalog.
2. Delvis ildfaste etageadskillere.
Naar trægulv ønskes lagt ovenpaa de støpte og armerte etageadskillere,
spikres dette til spikerslag som fæstes til indstøpte og tjærede 2" X 4" træ-
kiodser av trapetsformet tversnit med en indbyrdes avstand av
< *! *1 1,50 m. i længderetningen og ca. 0,85 m. i tverretningen {fig.
551). Spikerslagenes dirnensioner er Va" eller 4A" lagt med
en indbyrdes avstand fra midte til midte av ca. 85 cm. Mellem
BETOM- J
gulvet og betonen bør benyttes lerfyld til dæmpuing av lyden.
Fig. 551. Jo høiere spikerslaget er, desto tykkere kan lerlaget bli, hvilket
er gunstig for isoleringen.
Ifølge opgave fra stadsarkitekten i Kristiania benyttes til denne bys
kommunale skolers klasseværelser den konstruktion som er vist i fig. 552, og
til gymnastiksaler den som er vist i fig. 553. I korridorer dækkes de støpte
gulv med 2 cm. støpeasfalt.
C. Hyæly ay teglsten.
Indledning.
Et hvælv av teglsten opstaar ved sammenføining av enkelte stener,
hvorunder den ene sten støtter sig til den anden og det hele til andre mur
legemer. I husbygning kommer mest teglsten til anvendelse i hvælv, sjelden
sten. Sten benyttes som regel kun til enkelte deler av hvælvet, f. eks. til
skiliebuer (gurtbuer) og gjeiringsbuer (gratbuer).
I husbygning vil opgaven som regel være at skaffe et let hvælv. Dette
