279
forhold noget og samtidig opnaa en penere linjeføring i forsvill (forvange) og
rækverk paa dette sted vælges en noget større længde langs forsvillen til at

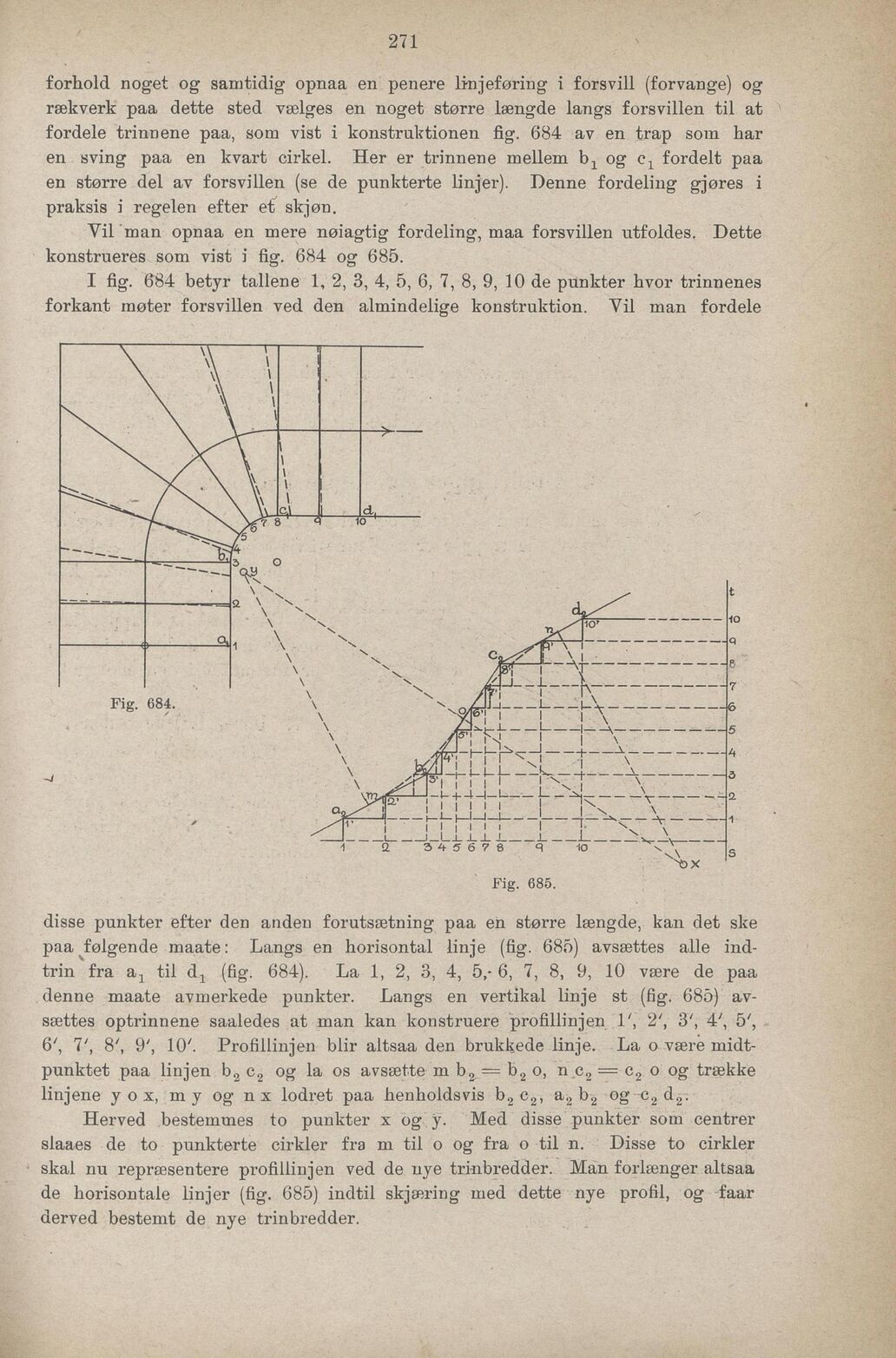

fordele trinnene paa, som vist i konstruktionen fig. 684 av en trap som har
en sving paa en kvart cirkel. Her er trinnene mellem b x og c x fordelt paa
en større del av forsvillen (se de punkterte linjer). Denne fordeling gjøres i
praksis i regelen efter et skjøn.
Yil man opnaa en mere nøiagtig fordeling, maa forsvillen utfoldes. Dette
konstrueres som vist i fig. 684 og 685.
I fig. 684 betyr tallene 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 de punkter hvor trinnenes
forkant møter forsvillen ved den almindelige konstruktion. Vil man fordele
Fig. 685.
disse punkter efter den anden forutsætning paa en større længde, kan det ske
paa følgende maate: Langs en horisontal linje (fig. 685) avsættes alle ind
trin fra a2 til d x (fig. 684). La 1, 2, 3, 4, 5,- 6, 7, 8, 9, 10 være de paa
denne maate avmerkede punkter. Langs en vertikal linje st (fig. 685) av
sættes optrinnene saaledes at man kan konstruere profillinjen 1’, 2’, 3’, 4’, 5’,
6’, 7’, 8’, 9’, 10’. Profillinjen blir altsaa den brukkede linje. La o være midt
punktet paa linjen b2 c 2 og la os avsætte mb 2 =b 2 o, nc2 =c2 oog trække
linjene yox,my og nx lodret paa henholdsvis b 2 c 2 , a2 b 2 og c2 d 2 .
Herved bestemmes to punkter xog y. Med disse punkter som centrer
slaaes de to punkterte cirkler fra m til oog fra o til n. Disse to cirkler
skal nu repræsentere profillinjen ved de nye trinbredder. Man forlænger altsaa
de horisontale linjer (fig. 685) indtil skjæring med dette nye profil, og faar
derved bestemt de nye trinbredder.
