280
Jfr. forøvrig konstruktionene II. del i kapitlet «Trætrapper». Her vil man
bl. a. finde skablonkonstrnktionen for den krumme forsvill i svingtrapper, det
saakaldte krumstykke.

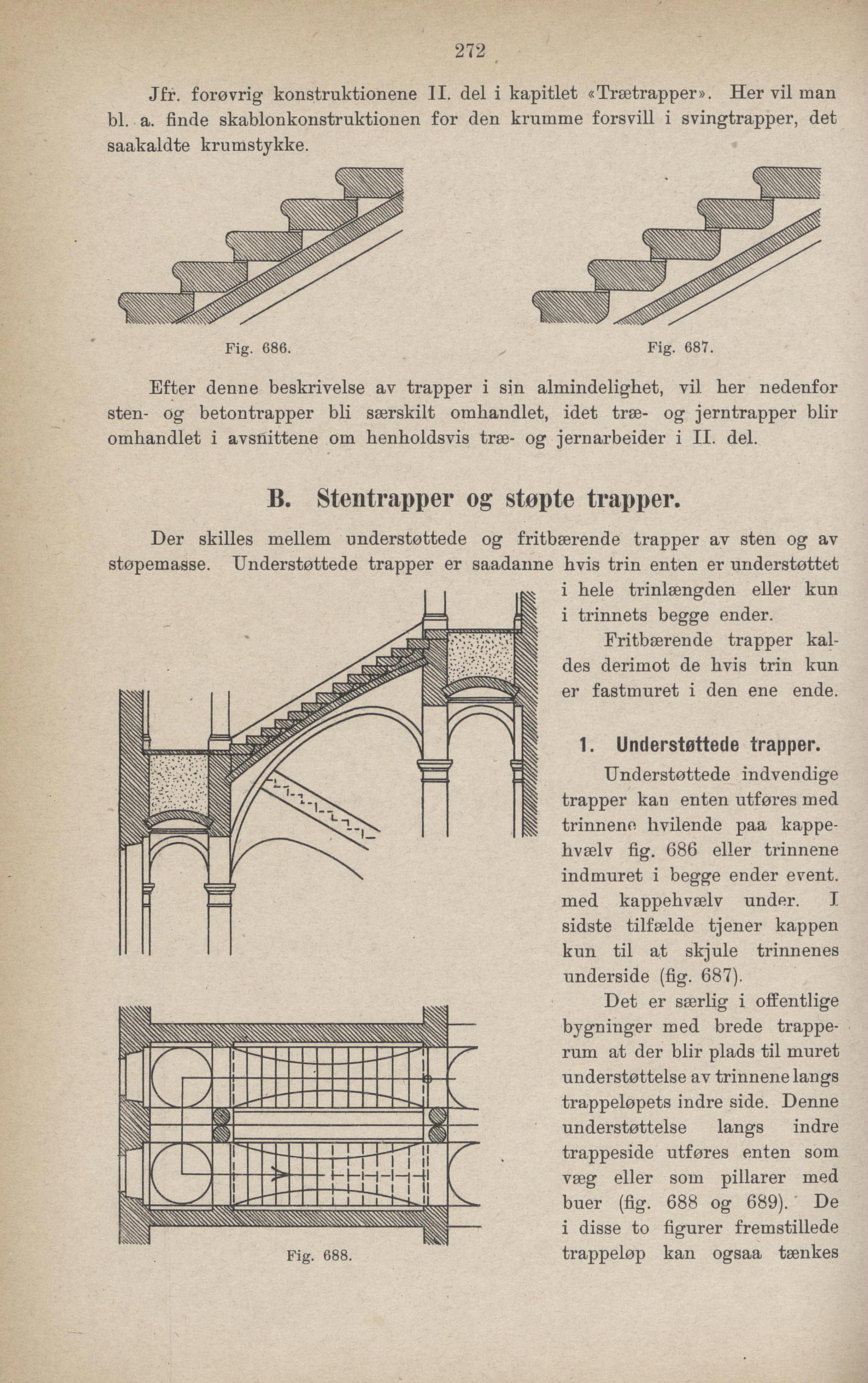

Fig. 686. Fig. 687.
Efter denne beskrivelse av trapper i sin almindelighet, vil her nedenfor
sten- og betontrapper bli særskilt omhandlet, idet træ- og jerntrapper blir
omhandlet i avsnittene om henholdsvis træ- og jernarbeider i II. del.
B. Stentrapper og støpte trapper.
Der skilles mellem understøttede og fritbærende trapper av sten og av
støpemasse. Understøttede trapper er saadanne hvis trin enten er understøttet
i hele trinlængden eller kun
i trinnets begge ender.
Fritbærende trapper kal
des derimot de hvis trin kun
er fastmuret i den ene ende.
Understøttede indvendige
trapper kan enten utføres med
trinneno hvilende paa kappe
hvælv fig. 686 eller trinnene
indmuret i begge ender event.
med kappehvælv under. I
sidste tilfælde tjener kappen
kun til at skjule trinnenes
underside (fig. 687).
Det er særlig i offentlige
bygniuger med brede trappe
rum at der blir plads til muret
understøttelse av trinnene langs
trappeløpets indre side. Denne
understøttelse langs indre
trappeside utføres enten som
væg eller som pillarer med
buer (fig. 688 og 689).’ De
i disse to figurer fremstillede
trappeløp kan ogsaa tænkes
Fig. 688.
1. Understøttede trapper.
