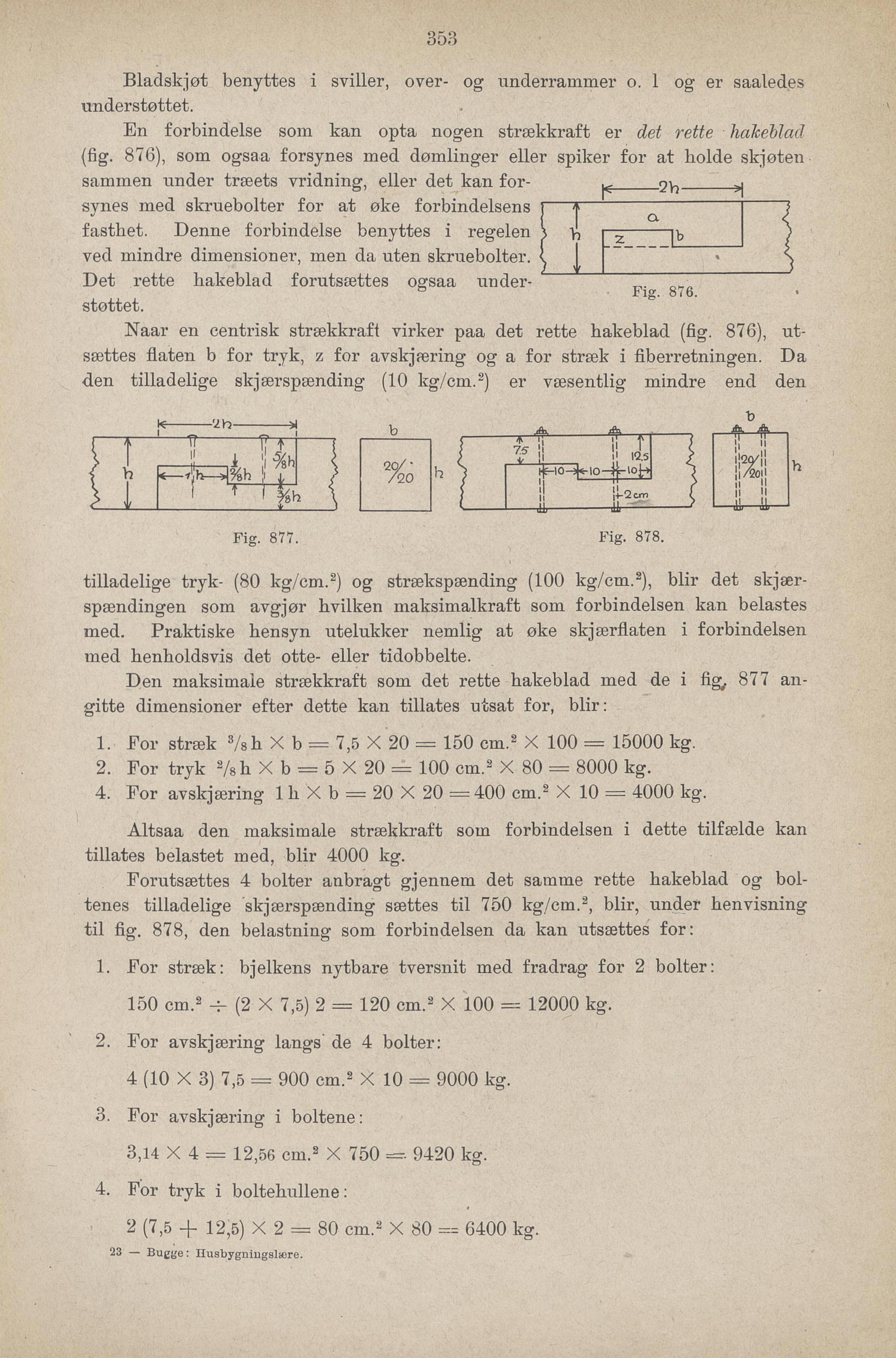

361
Bladskjøt benyttes i sviller, over- og underrammer o. 1 og er saaledes
miderstøttet.
En forbindelse som kan opta nogen strækkraft er det rette hakeblad
(fig. 876), som ogsaa forsynes med dømlinger eller spiker for at holde skjøten
sammen under træets vridning, eller det kan for- 2b =»i
synes med skruebolter for at øke forbindelsens
fasthet. Denne forbindelse benyttes i regelen
ved mindre dimensioner, men da nten skruebolter.
Det rette hakeblad forutsættes ogsaa under Fig. 876.
støttet.
Naar en centrisk strækkraft virker paa det rette hakeblad (fig. 876), ut
sættes flaten b for tryk, z for avskjæring og a for stræk i fiberretningen. Da
den tilladelige skjærspænding (10 kg/cm. 2) er væsentlig mindre end den
Fig. 878.
Fig. 877.
tilladelige tryk- (80 kg/cm.2) og strækspænding (100 kg/cm.2), blir det skjær
spændingen som avgjør hvilken maksimalkraft som forbindelsen kan belastes
med. Praktiske hensyn utelukker nemlig at øke skjærflaten i forbindelsen
med henholdsvis det otte- eller tidobbelte.
Den maksimale strækkraft som det rette hakeblad med de i fig, 877 an
gitte dimensioner efter dette kan tillates utsat for, blir:
Altsaa den maksimale strækkraft som forbindelsen i dette tilfælde kan
tillates belastet med, blir 4000 kg.
Forutsættes 4 bolter anbragt gjennem det samme rette hakeblad og bol
tenes tilladelige skjærspænding sættes til 750 kg/cm.2, blir, under henvisning
til fig, 878, den belastning som forbindelsen da kan utsættes for:
1. For stræk: bjelkens nytbare tversnit med fradrag for 2 bolter:
150 cm.2 — (2 X 7,5) 2 = 120 cm. 2 X 100 = 12000 kg.
b
A A , A A
< if f ? Tif
1 7^5 !; ’i l2-5 / |i<2A/i!
h S S |]%ii
I i! r
( i ’ it åt
1. For stræk Vsb X b = 7,5 X 20 = 150 cm. 2 X 100 = 15000 kg.
2. For tryk 2/8 h Xb==5 X 20 = 100 cm. 2 X80 = 8000 kg.
4. For avskjæring 1li Xb= 20 X 20 = 400 cm. 2 X 10 = 4000 kg.
2. For avskjæring langs de 4 bolter:
4 (10 X 3) 7,5 = 900 cm. 2 X 10 = 9000 kg.
3. For avskjæring i boltene:
3,14 X 4 = 12,56 cm.2 X 750 =•. 9420 kg.
4. For tryk i boltehullene:
2 (7,5 + 12,5) X 2 = 80 cm. 2 X 80 = 6400 kg.
23 — Bugge: Husbygniugslære.
