530
hvilket opnaaes ved at avsætte’ de to takflaters heldningsvinkler v, og v) (fig.
1303) paa rendelinjen, hvorefter rendespærrens breddemaal e, f, avmerkes paa
en jernvinkel som føres med sit længste ben paralelt med rendelinjen, indtil

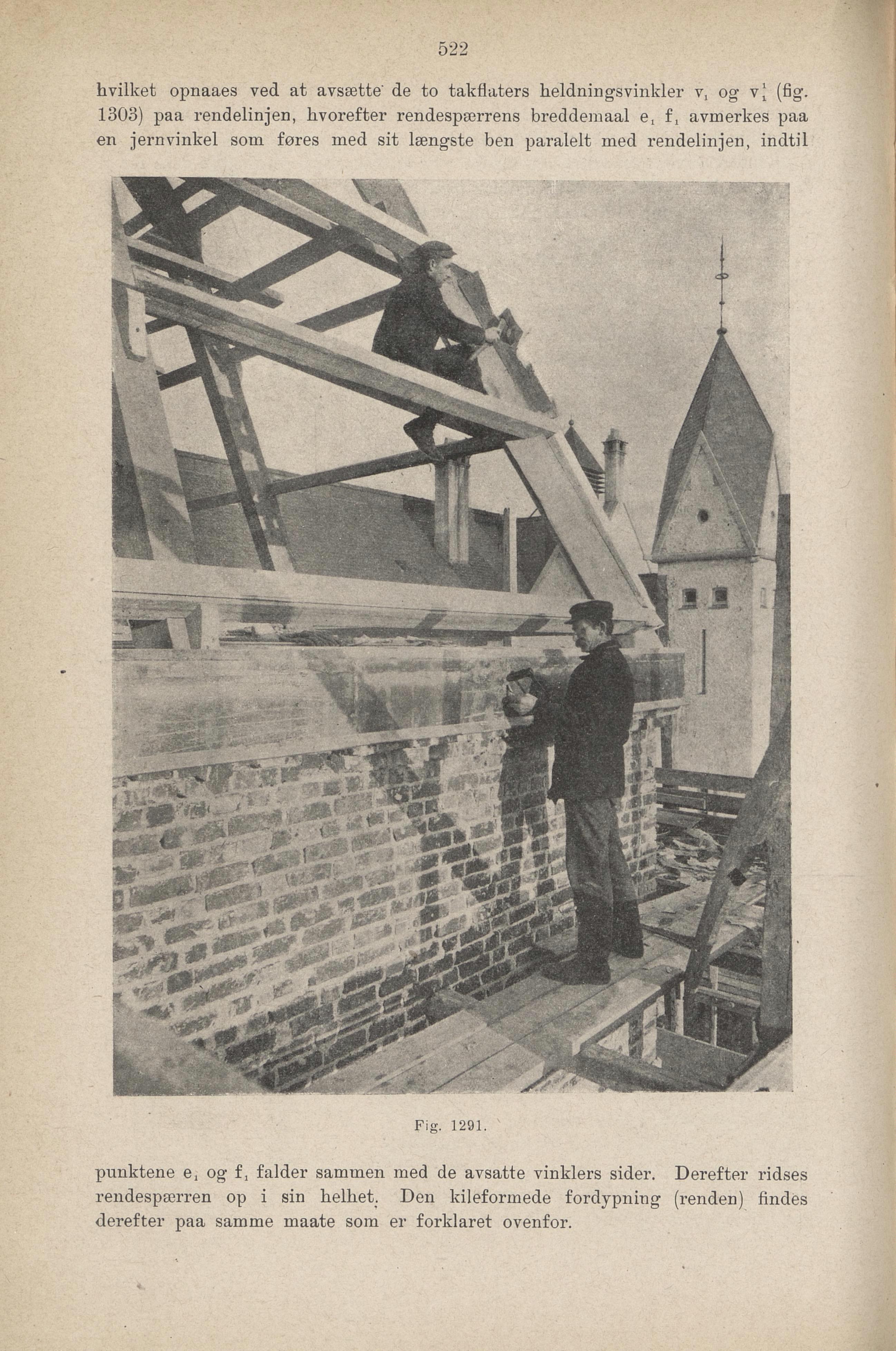

Fig. 1291.
punktene e, og f, falder sammen med de avsatte vinklers sider. Deretter ridses
rendespærren op i sin helhet. Den kileformede fordypning (renden) findes
derefter paa samme maate som er forklaret ovenfor.
