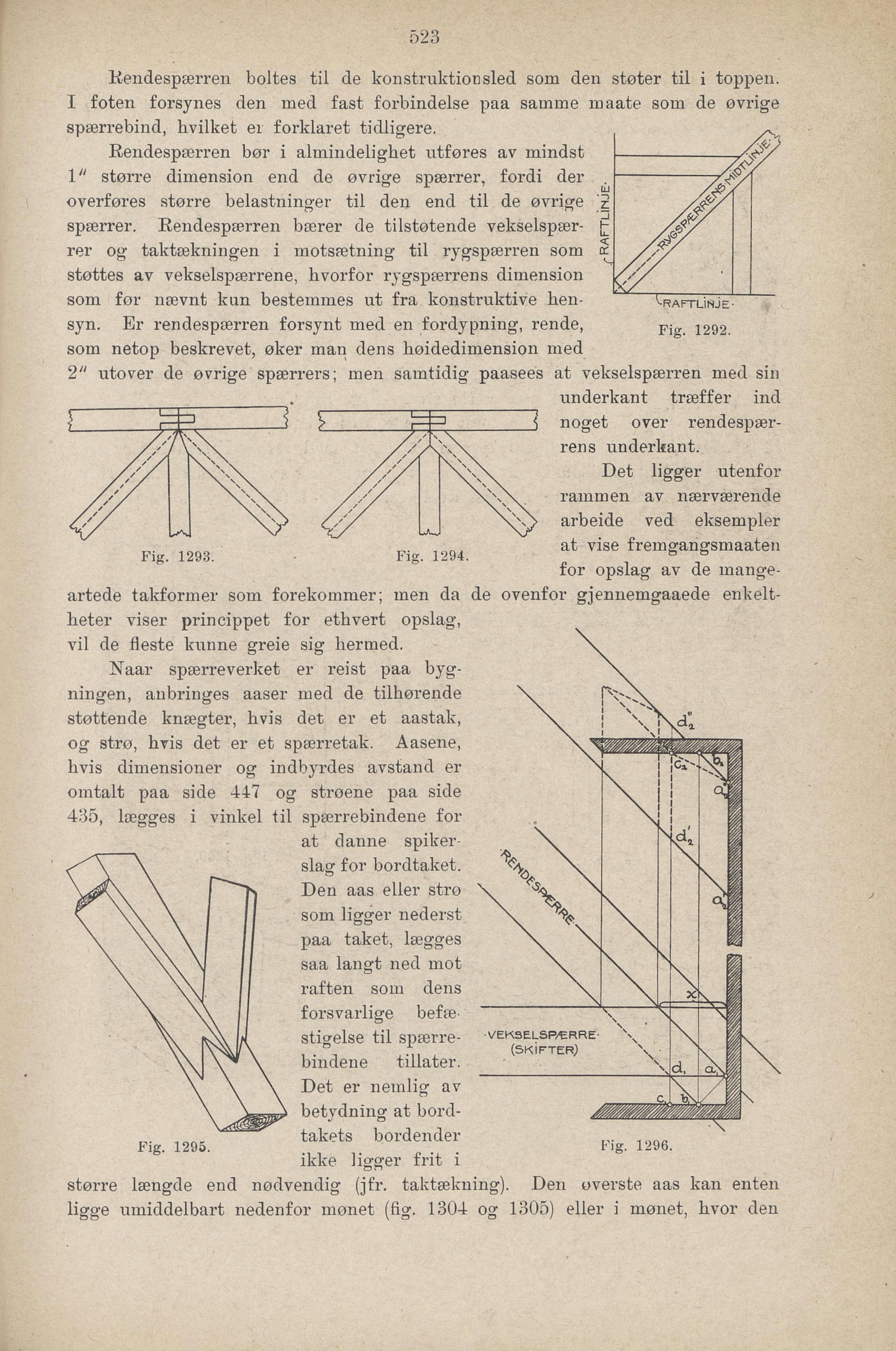

531
J
Kendespærren boltes til de konstruktionsled som den støter til i toppen.
I foten forsynes den med fast forbindelse paa samme maate som de øvrige
spærrebind, hvilket ei forklaret tidligere. ~
O JJCCX X cKJ1JL1U., UVlllVCU XDL J.VJi IViCli C U UJLlilgdC. /V-
Kendespærren bør i almindelighet utføres av mindst
1" større dimension end de øvrige spærrer, fordi der . —
overføres større belastninger til den end til de øvrige 2 / £/
spærrer. Kendespærren bærer de tilstøtende vekselspær- f /&/
rer og taktækningen i motsætning til rygspærren som tr ///
støttes av vekselspærrene, hvorfor rygspærren s dimension ///
som for nævnt kun bestemmes ut fra konstruktive hen- L—
syn. Er rendespærren forsynt med en fordypning, rende, Fig 1292.
som netop beskrevet, øker man dens høidedimension med
2" utover de øvrige spærrers; men samtidig paasees at vekselspærren med sin
underkant træffer ind
noget over rendespær
rens underkant.
Det ligger utenfor
rammen av nærværende
arbeide ved eksempler
at vise fremgangsmaaten
Fig. 1293. Fig. 1294
for opslag av de mange-
artede takformer som forekommer; men da de ovenfor gjennemgaaede enkelt
heter viser princippet for ethvert opslag,
vil de fleste kunne greie sig hermed.
Naar spærreverket er reist paa byg
ningen, aubringes aaser med de tilhørende
støttende knægter, hvis det er et aastak,
og strø, hvis det er et spærretak. Aasene,
hvis dimensioner og indbyrdes avstand er
omtalt paa side 447 og strøene paa side
435, lægges i vinkel til spærrebindene for
at danne spiker
slag for bordtaket
Den aas eller strø
som ligger nederst
paa taket, lægges
saa langt ned mot
raften som dens
forsvarlige befæ
stigelse til spærre
bindene tillater
Det er nemlig av
betydning at bord
, „ takets bordender
Fig. 1295. .
ikke ligger frit i
Fig. 1296.
større længde end nødvendig (jfr. taktækning). Den overste aas kan enten
ligge umiddelbart nedenfor mønet (fig. 1304 og 1305) eller i mønet, hvor den
