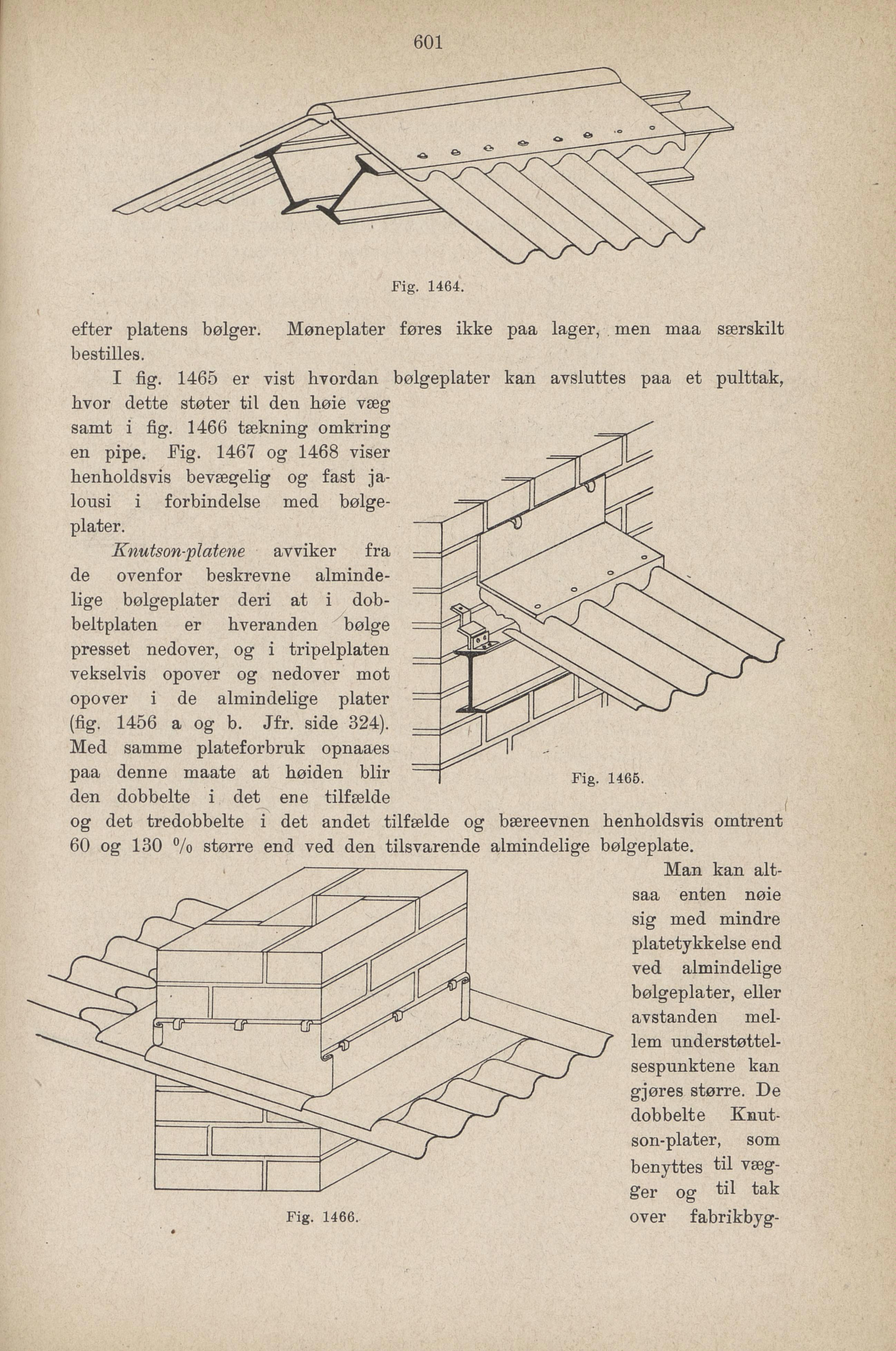

Fig. 1464.
efter platens bølger. Møneplater føres ikke paa lager, men maa særskilt
bestilles.
I fig. 1465 er vist hvordan bølgeplater kan avsluttes paa et pulttak,
hvor dette støter til den høie væg
samt i fig. 1466 tækning omkring
en pipe. Fig. 1467 og 1468 viser
henholdsvis bevægelig og fast ja
lousi i forbindelse med bølge
plater.
Knutson-platene avviker fra
de ovenfor beskrevne alminde
lige bølgeplater deri at i dob
beltplaten er hveranden bølge
presset nedover, og i tripelplaten
vekselvis opover og nedover mot
opover i de almindelige plater
(fig. 1456 a og b. Jfr. side 324).
Med samme plateforbruk opnaaes
paa denne maate at høiden blir
den dobbelte i det ene tilfælde
og det tredobbelte i det andet tilfælde og bæreevnen henholdsvis omtrent
60 og 130 % større end ved den tilsvarende almindelige bølgeplate.
Man kan alt-
saa enten nøie
sig med mindre
platetykkelse end
ved almindelige
bølgeplater, eller
avstanden mel
lem understøttel
sespnnktene kan
gjøres større. De
dobbelte Knut
son-plater, som
benyttes til væg
ger og til tak
over fabrikbyg-
Fig. 1466.
