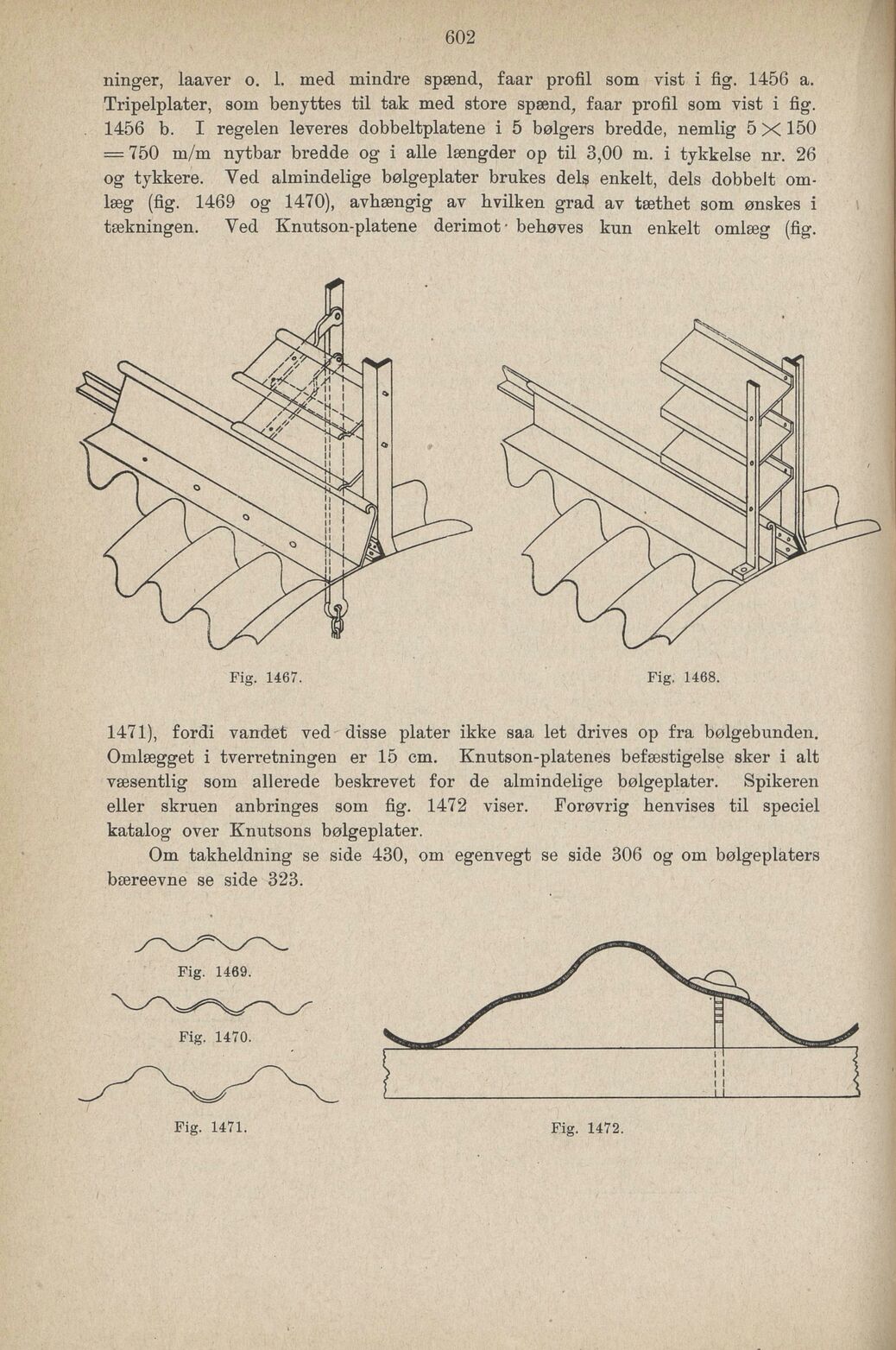

610
ninger, laaver o. 1. med mindre spænd, faar profil som vist i fig. 1456 a.
Tripelplater, som benyttes til tak med store spænd, faar profil som vist i fig.
1456 b. I regelen leveres dobbeltplatene i 5 bølgers bredde, nemlig 5 X 150
= 750 m/m nytbar bredde og i alle længder op til 3,00 m. i tykkelse nr. 26
og tykkere. Yed almindelige bølgeplater brukes dels enkelt, dels dobbelt om
læg (fig. 1469 og 1470), avhængig av hvilken grad av tæthet som ønskes i
tækningen, Yed Knutson-platene derimot - behøves kun enkelt omlæg (fig.
Fig. 1467. Fig. 1468.
1471), fordi vandet ved disse plater ikke saa let drives op fra bølgebunden.
Omlægget i tverretningen er 15 cm. Knntson-platenes befæstigelse sker i alt
væsentlig som allerede beskrevet for de almindelige bølgeplater, Spikeren
eller skruen anbringes som fig. 1472 viser. Forøvrig henvises til speciel
katalog over Knutsons bølgeplater.
Om takbeldning se side 430, om egenvegt se side 306 og om bølgeplaters
bæreevne se side 323.
Fig. 1469.
Fig. 1470.
Fig. 1471. Fig. 1472.
