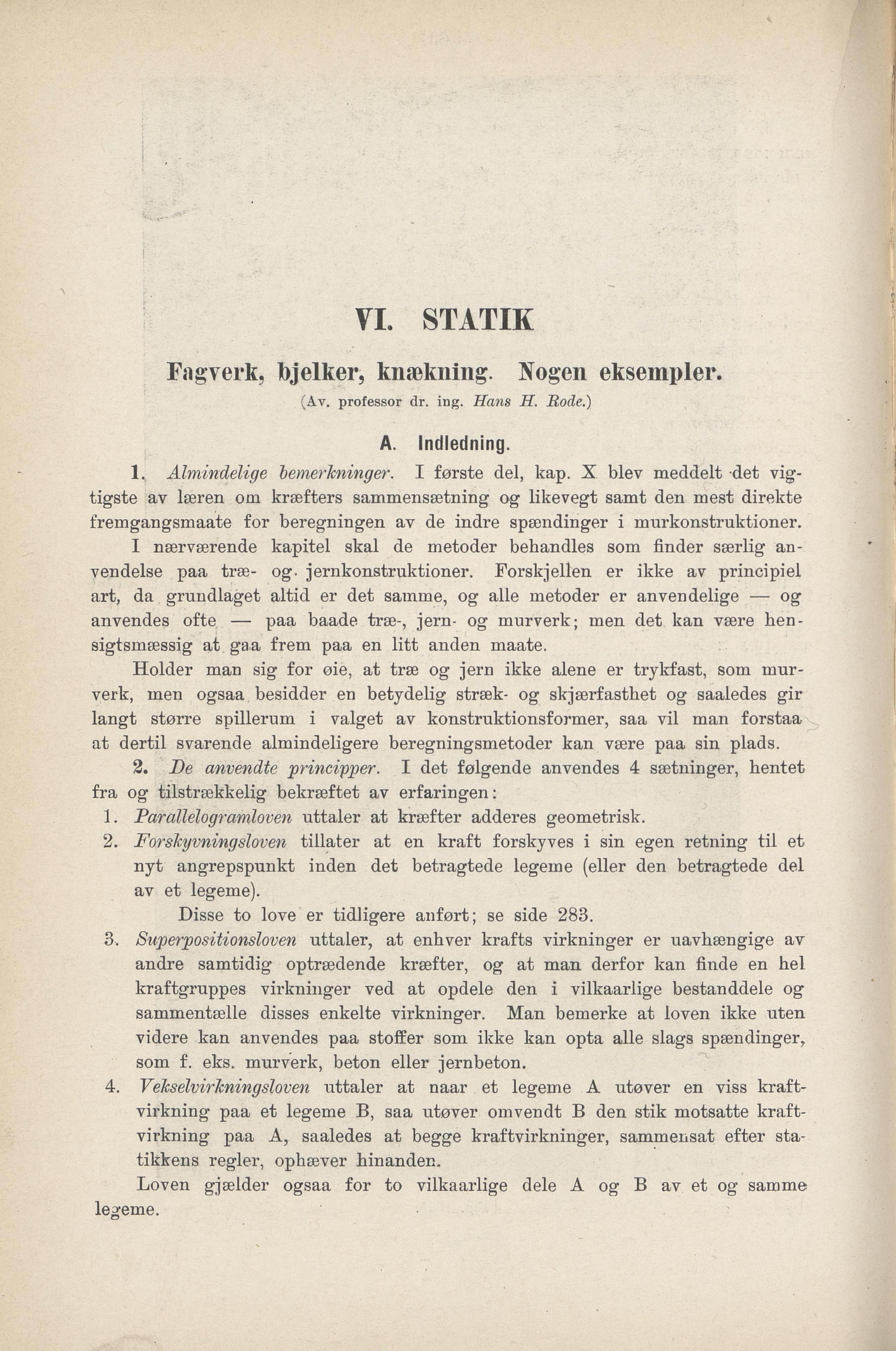

Full resolution (JPEG) - On this page / på denna sida - Anden del - VI. Statik. Fagverk, bjelker, knækning. Nogen eksempler. Av professor dr. ing. Hans H. Rode - A. Indledning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
VI. STATIK
Fagverk, bjelker, knækning. Nogen eksempler.
A. Indledning.
1. Almindelige hemerlcninger. I første del, kap. X blev meddelt det vig
tigste av læren om kræfters sammensætning og likevegt samt den mest direkte
fremgangsmaate for beregningen av de indre spændinger i murkonstruktioner.
I nærværende kapitel skal de metoder behandles som finder særlig an
vendelse paa træ- og. jernkonstruktioner. Forskjellen er ikke av principiel
art, da grnudlaget altid er det samme, og alle metoder er anvendelige — og
anvendes ofte — paa baade træ-, jern- og murverk; men det kan være hen
sigtsmæssig at gaa frem paa en litt anden maate.
Holder man sig for øie, at træ og jern ikke alene er trykfast, som mur
verk, men ogsaa besidder en betydelig stræk- og skjærfasthet og saaledes gir
langt større spillerum i valget av konstruktionsformer, saa vil man forstaa
at dertil svarende almindeligere beregningsmetoder kan være paa sin plads.
2. De anvendte principper. I det følgende anvendes 4 sætninger, hentet
fra og tilstrækkelig bekræftet av erfåringen;
1. Parallelogramloven uttaler at kræfter adderes geometrisk.
2. ForsJcyvningsloven tillater at en kraft forskyves i sin egen retning til et
nyt angrepspunkt inden det betragtede legeme (eller den betragtede del
av et legeme).
Disse to love er tidligere anført; se side 283.
3. Superpositionsloven uttaler, at enhver krafts virkninger er uavbængige av
andre samtidig optrædende kræfter, og at man derfor kan finde en hel
kraftgruppes virkninger ved at opdele den i vilkaarlige bestanddele og
sammentælle disses enkelte virkninger. Man bemerke at loven ikke uten
videre kan anvendes paa stoffer som ikke kan opta alle slags spændinger,
som f. eks. murverk, beton eller jernbeton.
4. VekselvirJcningsloven uttaler at naar et legeme A utøver en viss kraft
virkning paa et legeme B, saa utøver omvendt B den stik motsatte kraft
virkning paa A, saaledes at begge kraftvirkninger, sammensat efter sta
tikkens regler, ophæver hinanden.
Loven gjælder ogsaa for to vilkaarlige dele A og B av et og samme
legeme.
(Av. professor dr. ing. Hans H. Rode.)
