644
+U2

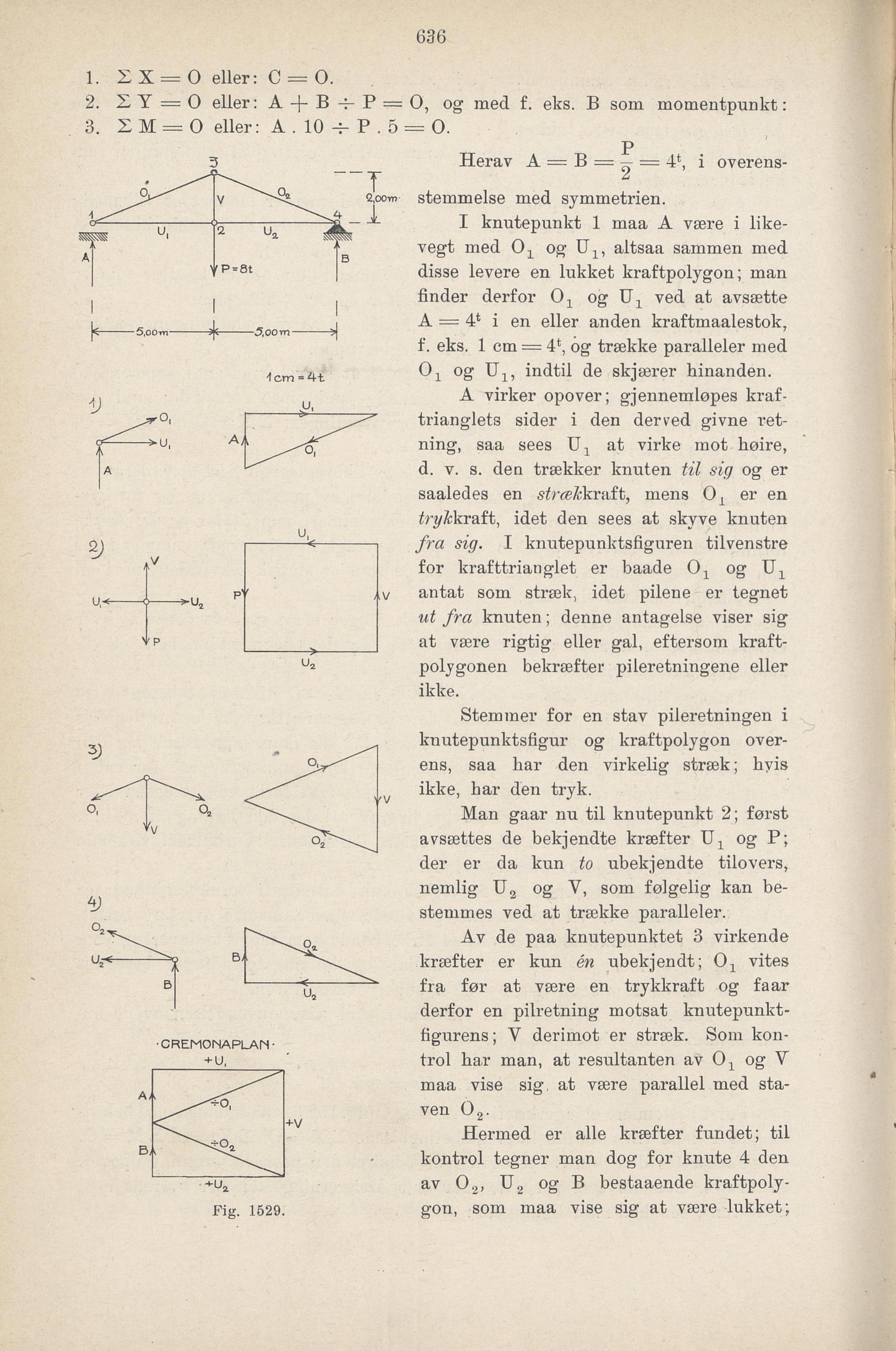

Fig. 1629.
I knutepunkt 1 maa A være i like
vegt med O x og U 1( altsaa sammen med
disse levere en lukket kraftpolygon; man
ånder derfor 0 X og Uj ved at avsætte
A = 4* i en eller anden kraftmaalestok,
f. eks. 1 cm = 4*, og trække paralleler med
Oi og Uj, indtil de skjærer hinanden.
A virker opover; gjenneraløpes kraf
trianglets sider i den derved givne ret
ning, saa sees U 1 at virke mot høire,
d. v. s. den trækker knuten til sig og er
saaledes en strækkrait, mens 0 X er en
trykkraft, idet den sees at skyve knuten
fra sig. I knutepunktsfiguren tilvenstre
for krafttrianglet er baade O x og Uj
antat som stræk, idet pilene er tegnet
ut fra knuten; denne antagelse viser sig
at være rigtig eller gal, eftersom kraft
polygonen bekræfter pileretningene eller
ikke.
Stemmer for en stav pileretningen i
knutepunktsfigur og kraftpolygon over
ens, saa har den virkelig stræk; hyis
ikke, har den tryk.
Man gaar nu til knutepunkt 2; først
avsættes de bekjendte kræfter og P;
der er da kun to ubekjendte tilovers,
nemlig U 2 og Y, som følgelig kan be
stemmes ved at trække paralleler.
Av de paa knutepunktet 3 virkende
kræfter er kun én ubekjendt; 0 1 vites
fra før at være en trykkraft og fa ar
derfor en pilretning motsat knutepunkt
figurens; Y derimot er stræk. Som kon
trol har man, at resultanten av O x og V
maa vise sig at være parallel med sta
ven 0 2 .
Hermed er alle kræfter fundet; til
kontrol tegner man dog for knute 4 den
av 0.,, U 2 og B bestaaende kraftpoly
gon, som maa vise sig at være lukket;
1. ZX = 0 eller: C= 0
2. I Y = 0 elier: A -j- B -r- P= O, og med f. eks. B som momentpunkt:
3. 11 = 0 eller: A . 10 -r- P . 5= 0.
p
3 Herav A = B = — = -P, i overens
• T 2 .
V 2,ooto stemmelse med symmetrien.
