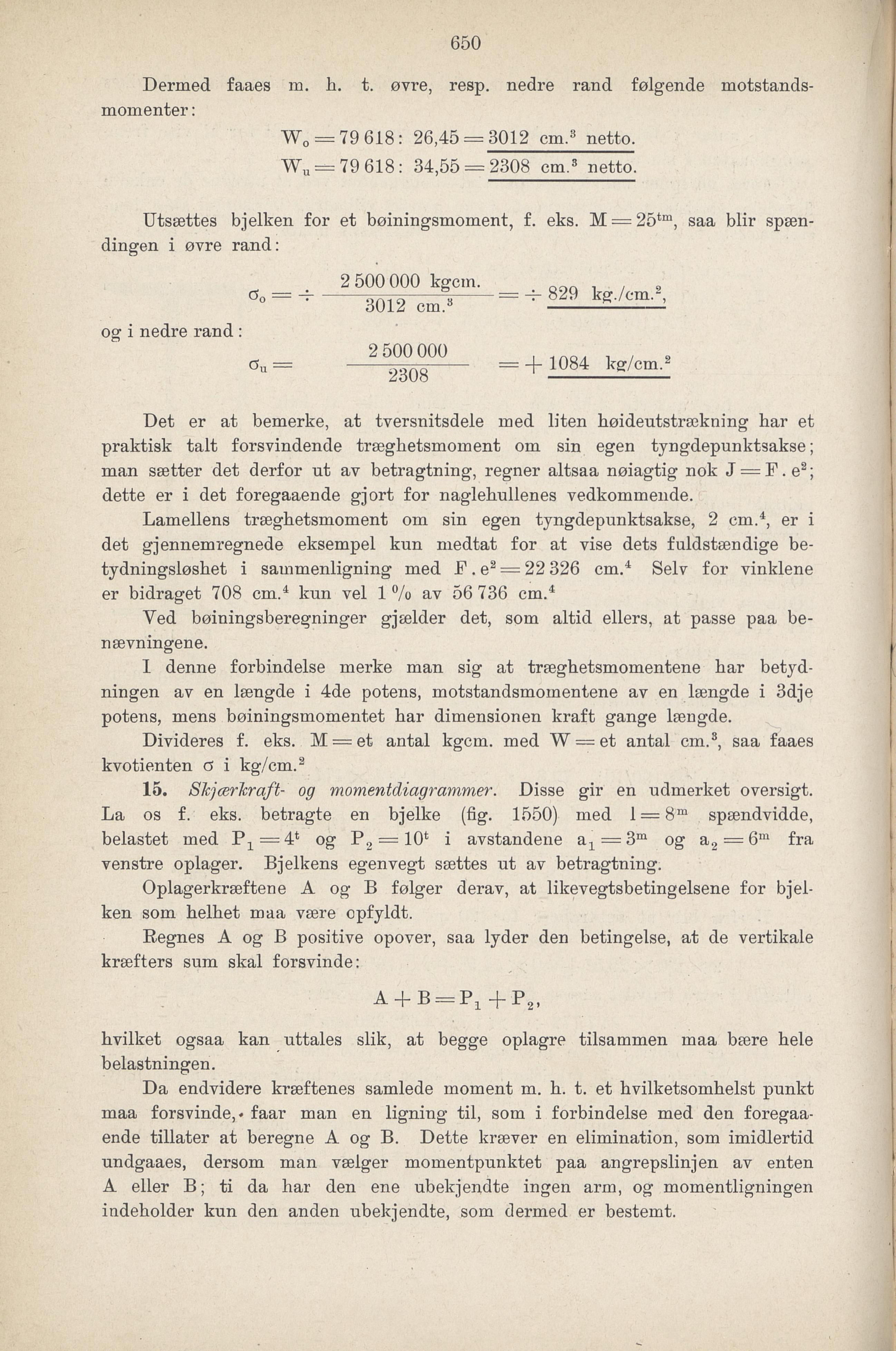

658
Dermed faaes m. h. t. øvre, resp. nedre rand følgende motstands
momenter:
Utsættes bjelken for et bøiningsmoment, f. eks. M = 25tm, saa blir spæn
dingen i øvre rand:
Det er at bemerke, at tversnitsdele med liten høideutstrækning har et
praktisk talt forsvindende træghetsmoment om sin egen tjngdepunktsakse;
man sætter det derfor ut av betragtning, regner altsaa nøiagtig nok J = F.e2 ;
dette er i det foregaaende gjort for naglehullenes vedkommende.
Lamellens træghetsmoment om sin egen tjngdepunktsakse, 2 cm.4, er i
det gjennemregnede eksempel kun medtat for at vise dets fuldstændige be
tydningsiøshet i sammenligning med F.e2 = 22 326 cm.4 Seiv for vinklene
er bidraget 708 cm.4 kun vel 1 % av 56 736 cm.4
Yed bøiningsberegninger gjælder det, som altid ellers, at passe paa be
nævningene.
1 denne forbindelse merke man sig at træghetsmomentene har betyd
ningen av en længde i 4de potens, motstandsmomentene av en længde i 3dje
potens, mens bøiningsmomentet har dimensionen kraft gange længde.
Divideres f. eks, M= et antal kgcm. med W= et antal cm. 3, saa faaes
kvotienten O i kg/cm. 2
15. Skjærhraft- og momentdiagrammer. Disse gir en udmerket oversigt.
La os f. eks. betragte en bjelke (fig. 1550) med l= 8m spændvidde,
belastet med P1 =4t og P2 = 10* i avstandene a1 =3m og a2 =6m fra
venstre oplager. Bjelkens egenvegt sættes ut av betragtning.
Oplagerkræftene A og B følger derav, at likevegtsbetingelsene for bjel
ken som helhet maa være opfyldt.
Eegnes A og B positive opover, saa lyder den betingelse, at de vertikale
kræfters sum skal forsvinde:
hvilket ogsaa kan uttales slik, at begge oplagre tilsammen maa bære hele
belastningen.
Da endvidere kræftenes samlede moment m. h. t. et hvilketsomhelst punkt
maa forsvinde,* faar man en ligning til, som i forbindelse med den foregaa
ende tillater at beregne A og B. Dette kræver en elimination, som imidlertid
undgaaes, dersom man vælger momentpunktet paa angrepslinjen av enten
A eller B; ti da har den ene ubekjendte ingen arm, og momentligningen
indeholder kun den anden ubekjendte, som dermed er bestemt.
W0 =79 618: 26,45 = 3012 cm.3 netto.
Wu =79 618: 34,55 = 2308 cm. 3 netto.
. 2 500 000 kgcm. . QOO , , 2
c50 = — = — 829 kg./cm.2,
8012 cm.d
og i nedre rand :
2500000 . inQ/f . . _
cJu = 2308 = 1084 kg/cm. 2
A + B = P1 +P2f
