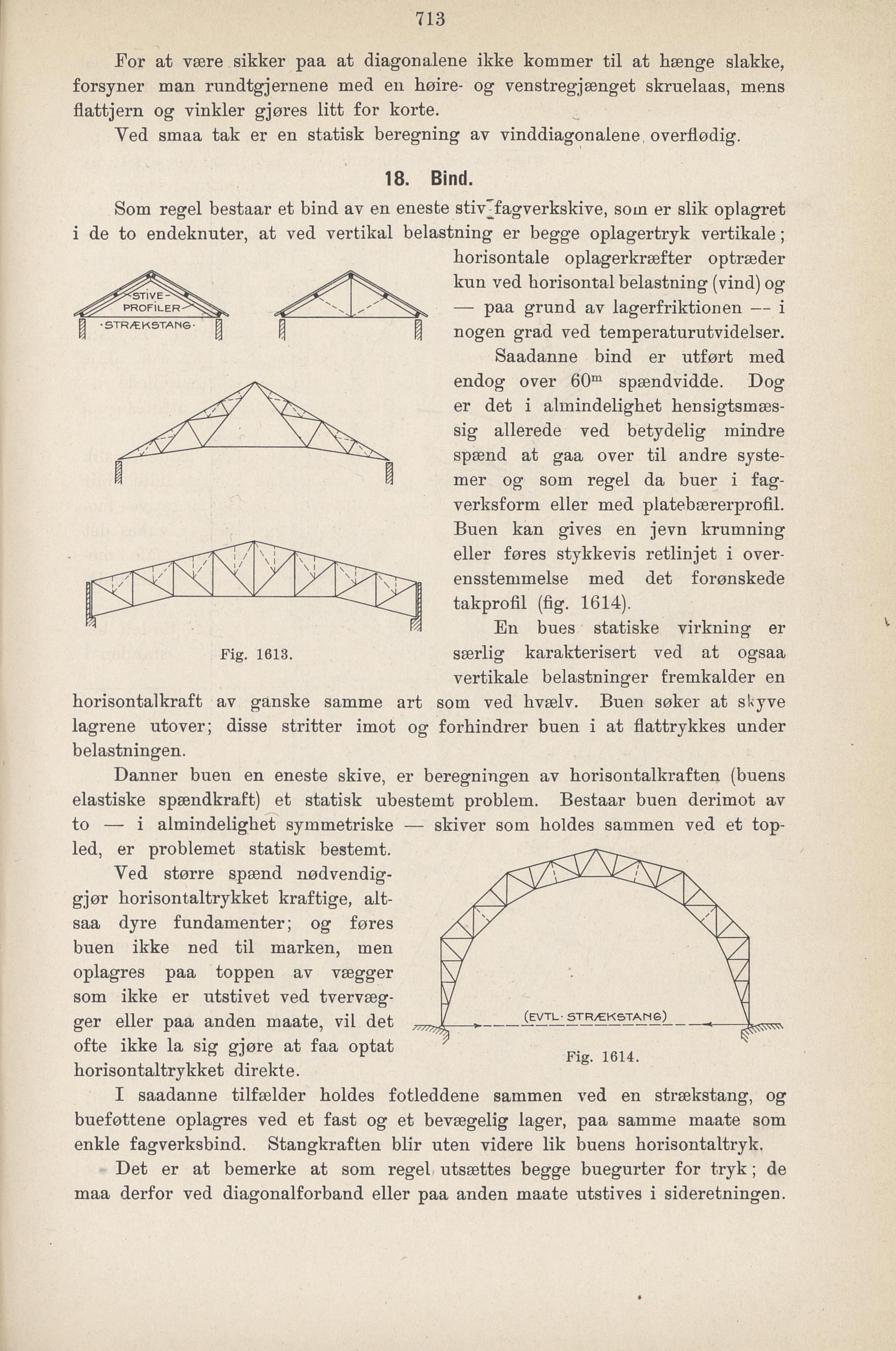

721
v
Eor at være sikker paa at diagonalene ikke kommer til at hænge slakke,
forsyner man rundtgjernene med en høire- og venstregjænget skruelaas, mens
flattjern og vinkler gjøres litt for korte.
Ved smaa tak er en statisk beregning av vinddiagonalene overflødig.
18. Bind.
Som regel bestaar et bind av en enesfce stiv~fagverkskive, som er slik oplagret
i de to endeknuter, at ved vertikal belastning er begge oplagertryk vertikale;
horisontale oplagerkræfter optræder
knn ved horisontal belastning (vind) og
— paa grund av lagerfriktionen — i
nogen grad ved temperaturutvidelser.
Saadanne bind er utført med
endog over 60m spændvidde. Dog
er det i almindelighet hensigtsmæs
sig allerede ved betydelig mindre
spænd at gaa over til andre syste
mer og som regel da buer i fag
verksform eller med platebærerprofil.
Buen kan gives en jevn krumning
eller føres stykkevis retlinjet i over
ensstemmelse med det forønskede
takprofil (fig. 1614).
En bues statiske virkning er
særlig karakterisert ved at ogsaa
vertikale belastninger fremkalder en
Fig. 1613.
horisontalkraft av ganske samme art som ved hvælv. Buen søker at skyve
lagrene utover; disse stritter imot og forhindrer buen iat flattrykkes under
belastningen.
Banner buen en eneste skive, er beregningen av horisontalkraften (buens
elastiske spændkraft) et statisk ubestemt problem. Bestaar buen derimot av
to — i almindelighet symmetriske — skiver som holdes sammen ved et top
led, er problemet statisk bestemt
Yed større spænd nødvendig
gjør horisontaltrykket kraftige, alt
saa dyre fundamenter; og føres
buen ikke ned til marken, men
oplagres paa toppen av vægger
som ikke er utstivet ved tvervæg
ger eller paa anden maate, vil det
ofte ikke la sig gjøre at faa optat
horisontaltrykket direkte.
Fig. 1614.
I saadanne tilfælder holdes fotleddene sammen ved en strækstang, og
bueføttene oplagres ved et fast og et bevægelig lager, paa samme maate som
enkle fagverksbind. Stangkraften blir uten videre lik buens horisontaltryk.
Det er at bemerke at som regel utsættes begge buegurter for tryk; de
maa derfor ved diagonalforband eller paa anden maate utstives i sideretningen.
