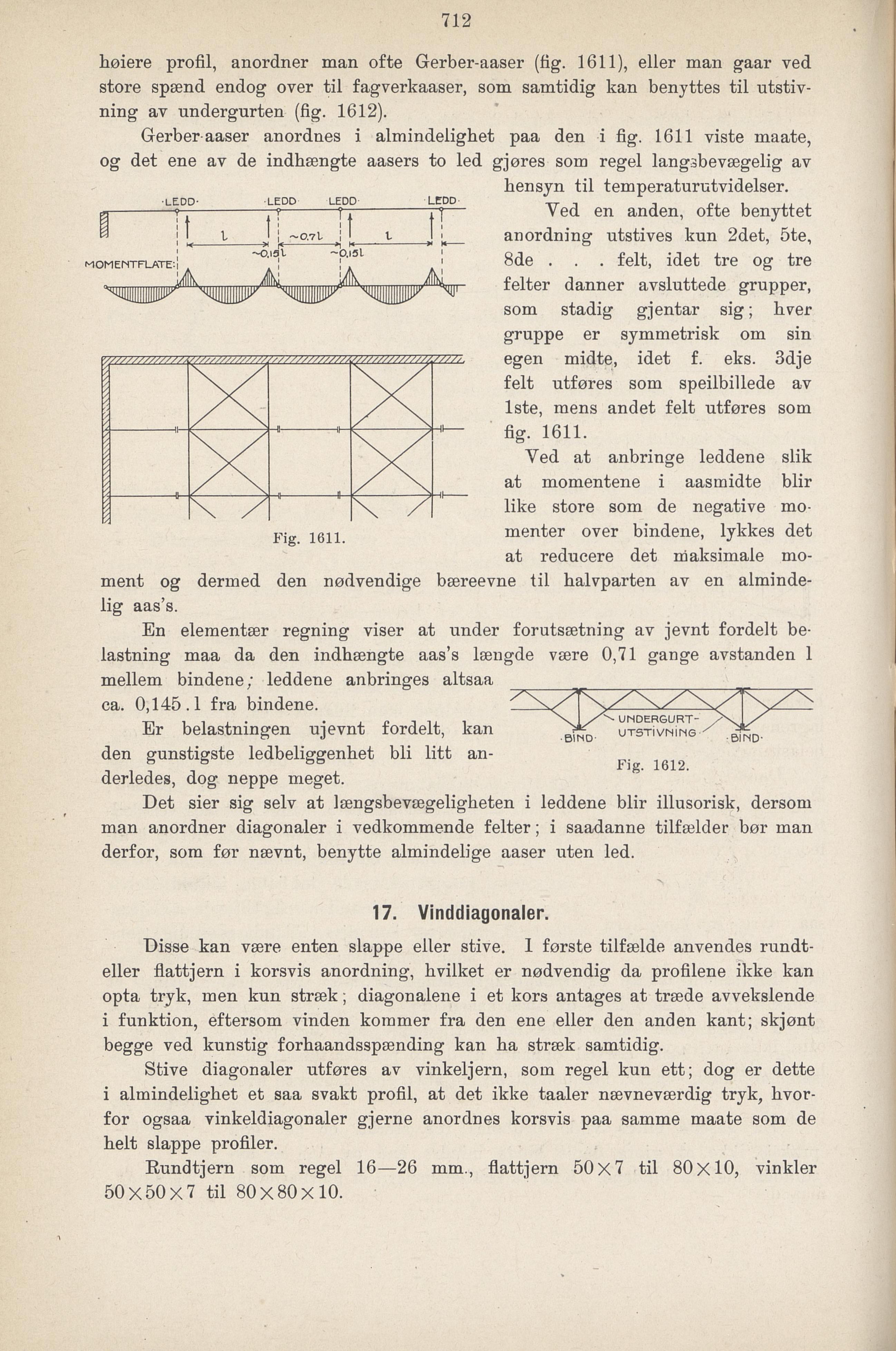

720
liøiere profil, anordner man ofte Gerber-aaser (fig. 1611), eller man gaar ved
store spænd endog over til fagverkaaser, som samtidig kan benyttes til utstiv
ning av undergurten (fig. 1612).
Gerber aaser anordnes i almindelighet paa den i fig. 1611 viste maate,
og det ene av de indhængte aasers to led gjores som regel langsbevægelig av
Fig. 1611.
bensyn til temperaturutvidelser.
Yed en anden, ofte benyttet
anordning utstives kun 2det, Ste,
8de . . . felt, idet tre og tre
felter danner avsluttede grupper,
som stadig gjentar sig; liver
gruppe er symmetrisk om sin
egen midte, idet f. eks. 3dje
felt utføres som speilbillede av
Iste, mens andet felt utføres som
fig. 1611.
Yed at anbringe leddene slik
at momentene i aasmidte blir
like store som de negative mo
menter over bindene, lykkes det
at reducere det maksimale mo-
ment og dermed den nødvendige bæreevne til halvparten av en alminde
lig aas’s.
En elementær regning viser at under forutsætning av jevnt fordelt be
lastning maa da den indhængte aas’s længde være 0,71 gange avstanden 1
mellem bindene; leddene anbringes altsaa
ca. 0,145.1 fra bindene.
Er belastningen ujevnt fordelt, kan
den gunstigste ledbeliggenhet bli litt an
derledes, dog neppe meget.
\ UNDERGURT
BIND- UTSTiVNiNG / .^j D .
Fig. 1612.
Det sier sig seiv at længsbevægeligheten i leddene blir illusorisk, dersom
man anordner diagonaler i vedkommende felter; i saadanne tilfælder bør man
derfor, som før nævnt, benytte almindelige aaser uten led.
17. Vinddiagonaler.
Disse kan være enten slappe eller stive. 1 første tilfælde anvendes rundt
eller flattjern i korsvis anordning, hvilket er nødvendig da profilene ikke kan
opta tryk, men kun stræk; diagonalene i et kors antages at træde avvekslende
i funktion, eftersom vinden kommer fra den ene eller den anden kant; skjønt
begge ved kunstig forhaandsspænding kan ha stræk samtidig.
Stive diagonaler utføres av vinkeljern, som regel kun ett; dog er dette
i almindelighet et saa svakt profil, at det ikke taaler nævneværdig tryk, hvor
for ogsaa vinkeldiagonaler gjerne anordnes korsvis paa samme maate som de
helt slappe profiler.
Rundtjern som regel 16—26 mm., flattjern 50x7 til 80x10, vinkler
50X50X7 til 80x80x10.
ledd- ledd ledd- ledd
i—n—fr—n r
i ~C.7l 1 I t I
I K X ,< *1 W * I*
~o,iav -o.isi 1
