1045
én mand, som hadde sia plads ca, 3,5 m. over terræng. I 15 m.s høide var
en anden platform, hvor den mand stod som tok imot og sendte ordre videre
fra stillasets arbeidere til maskinisten paa den nedre platform.
Man vil se at hjulene ikke er forbundet aksialt med hverandre. Her
opnaaes fri plads
til lagring av mate
rialer mellem skin
nene.
Gruppe VI

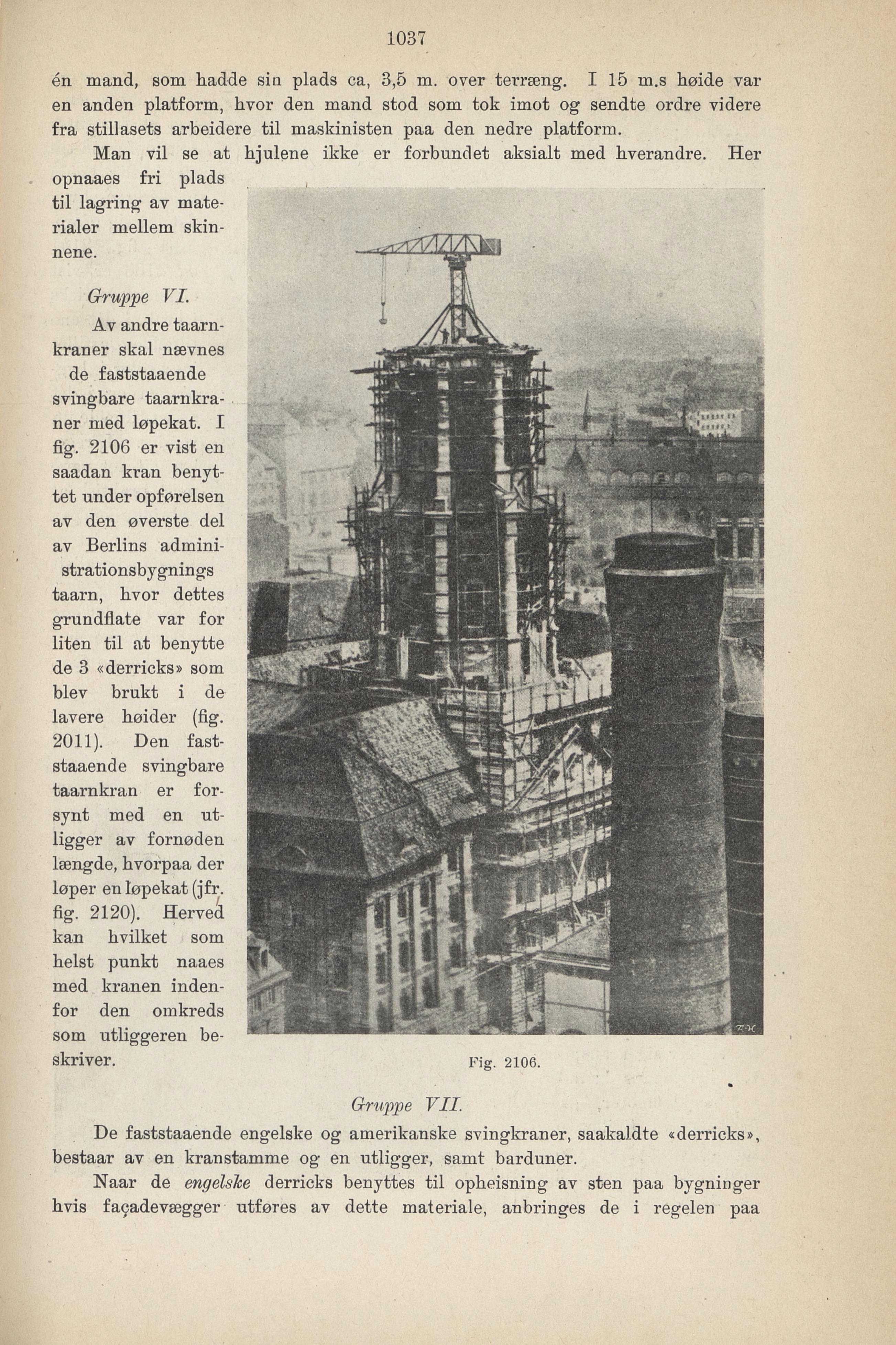

Av andre taarn-
kraner skal nævnes
de faststaaende
svingbare taarnkra
ner med løpekat. I
fig. 2106 er vist en
saadan kran benyt
tet under opførelsen
av den øverste del
av Berlins admini
strationsbygnings
taarn, hvor dettes
grundflate var for
liten til at benytte
de 3 «derricks» som
blev brukt i de
lavere høider (fig.
2011). Den fast
staaende svingbare
taarnkran er for
synt med en ut
ligger av fornøden
længde, hvorpaa der
løper en løpekat (jfr.
fig. 2120). Herveå
kan hvilket som
helst punkt naaes
med kranen inden
for den omkreds
som utliggeren be
skriver. Fig. 2106.
Gruppe VII.
De faststaaende engelske og amerikanske svingkraner, saakaldte «derricks»,
bestaar av en kranstamme og en utligger, samt barduner.
Naar de engelske derricks benyttes til opheisning av sten paa bygninger
hvis fa9adevægger utføres av dette materiale, anbringes de i regelen paa
