1046

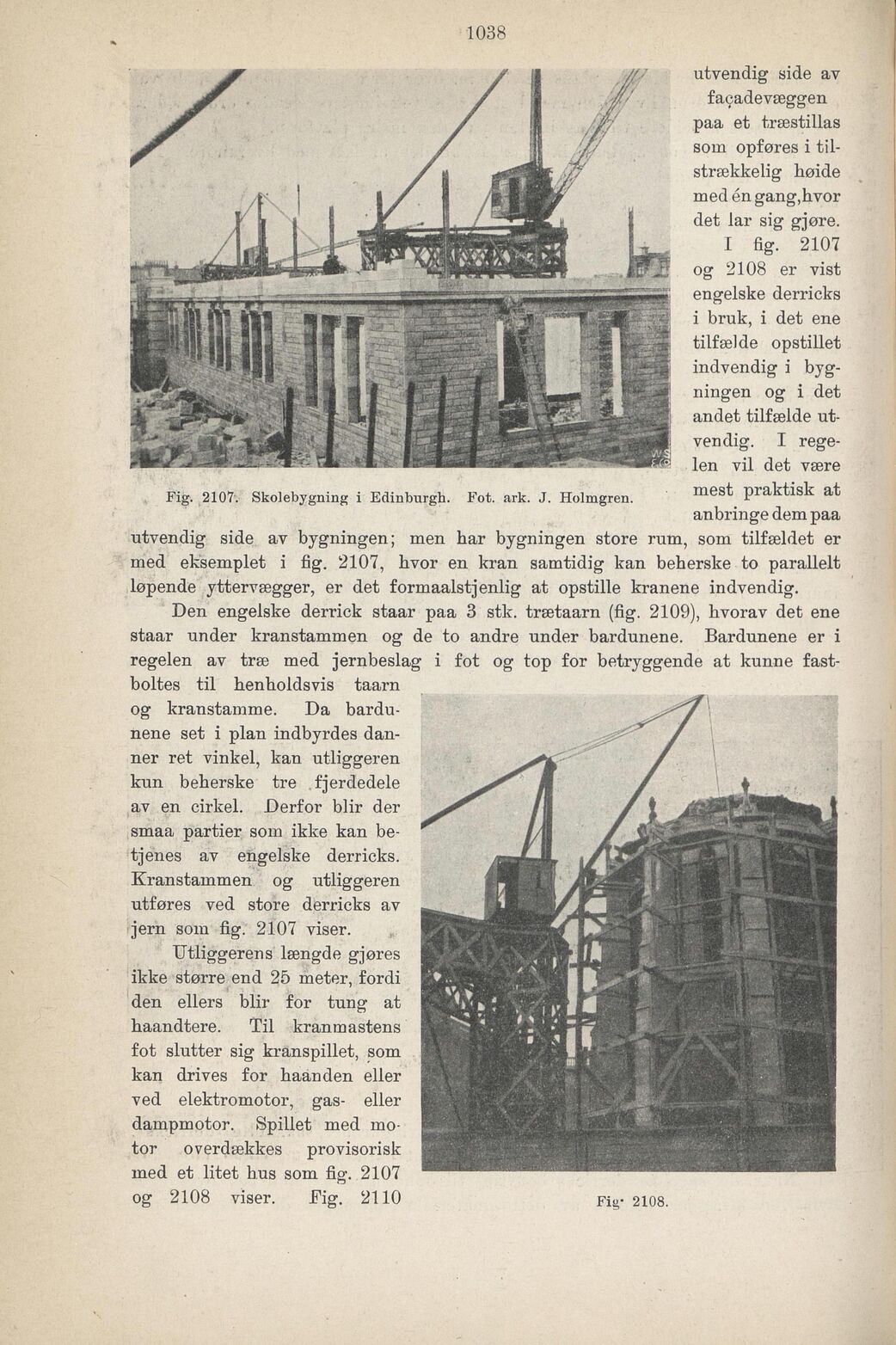

Fig. 2107. Skolebygning i Edinburgh. Fot. ark. J. Holmgren.
utvendig side av
facadevæggen
paa et træstillas
som opføres i til
strækkelig høide
med én gang,hvor
det lar sig gjøre.
I fig. 2107
og 2108 er vist
engelske derricks
i bruk, i det ene
tilfælde opstillet
indvendig i byg
ningen og i det
andet tilfælde ut
vendig. I rege
len vil det være
mest praktisk at
anbringe dem paa
utvendig side av bygningen; men har bygningen store rum, som tilfældet er
med eksemplet i fig. 2107, hvor en kran samtidig kan beherske to parallelt
løpende yttervægger, er det formaalstjenlig at opstille kranene indvendig.
Den engelske derrick staar paa 3 stk. trætaarn (fig. 2109), hvorav det ene
staar under kranstammen og de to andre under bardunene. Bardunene er i
regelen av træ med jernbeslag i fot og top for betryggende at kunne fast
boltes til henholdsvis taarn
og kranstamme. Da bardu
nene set i plan indbyrdes dan
ner ret vinkel, kan utliggeren
kun beherske tre fjerdedele
av en cirkel. Derfor blir der
smaa partier som ikke kan be
tjenes av engelske derricks.
Kranstammen og utliggeren
utføres ved store derricks av
jern som fig. 2107 viser.
Utiiggerens længde gjøres
ikke større end 25 meter, fordi
den ellers blir for tung at
haandtere. Til kranmastens
fot slutter sig kranspillet, som
kan drives for haanden eller
ved elektromotor, gas- eller
dampmotor. Spillet med mo
tor overdækkes provisorisk
med et litet hus som fig. 2107
og 2108 viser. Big. 2110 Fig’ 2108.
