HVAR 8 DAG

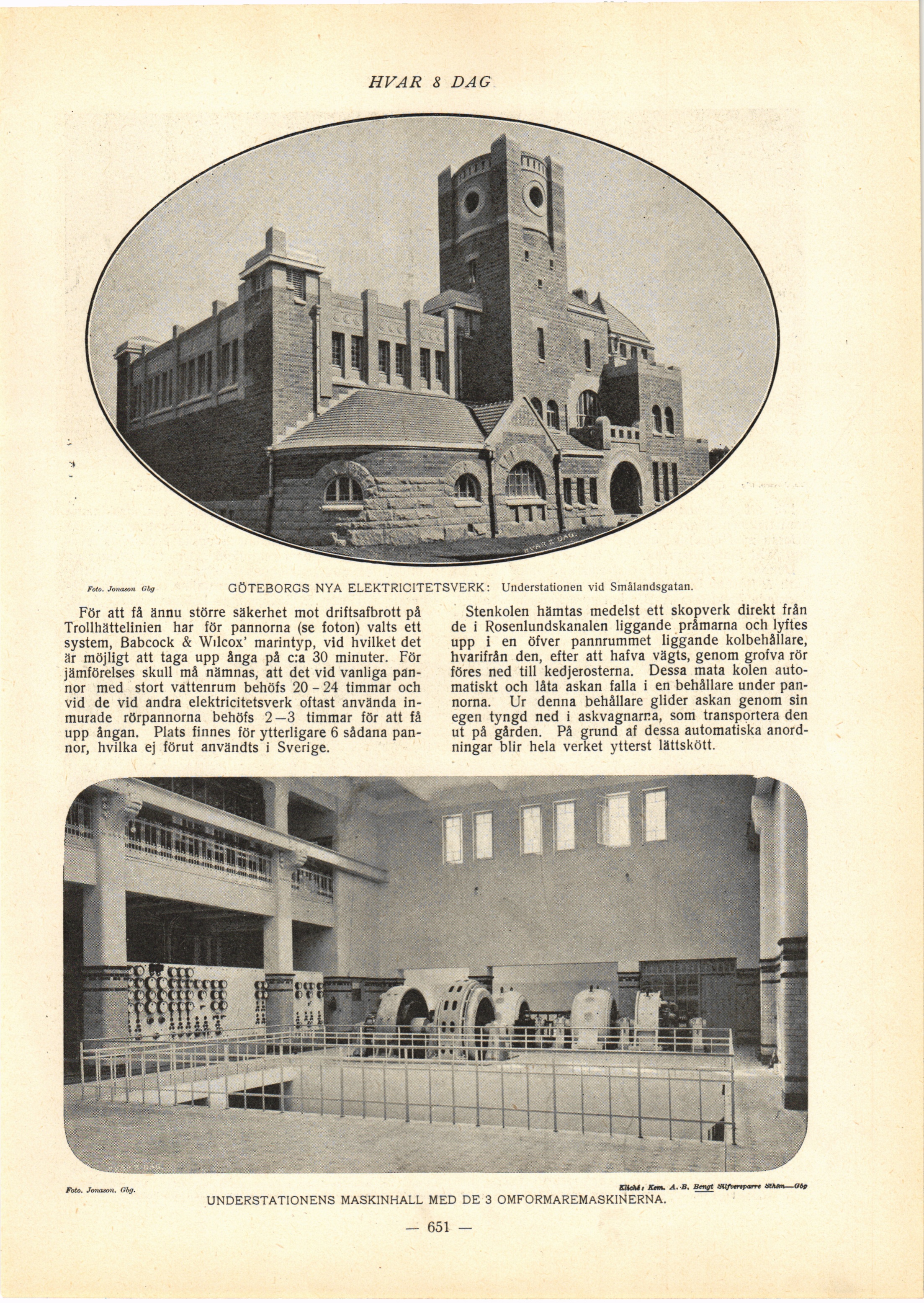

GÖTEBORGS NYA ELEKTRICITETSVERK: Understationen vid Smålandsgatan.
Foto. Jonason Gbg
För att få ännu större säkerhet mot driftsafbrott på
Trollhättelinien har för pannorna (se foton) valts ett
system, Babcock & Wilcox’ marintyp, vid hvilket det
är möjligt att taga upp ånga på c:a 30 minuter. För
jämförelses skull må nämnas, att det vid vanliga
pannor med stort vattenrum behöfs 20 - 24 timmar och
vid de vid andra elektricitetsverk oftast använda
inmurade rörpannorna behöfs 2—3 timmar för att få
upp ångan. Plats finnes för ytterligare 6 sådana
pannor, hvilka ej förut användts i Sverige.
Stenkolen hämtas medelst ett skopverk direkt från
de i Rosenlundskanalen liggande pråmarna och lyftes
upp i en öfver pannrummet liggande kolbehållare,
hvarifrån den, efter att hafva vägts, genom grofva rör
föres ned till kedjerosterna. Dessa mata kolen
automatiskt och låta askan falla i en behållare under
pannorna. Ur denna behållare glider askan genom sin
egen tyngd ned i askvagnarna, som transportera den
ut på gården. På grund af dessa automatiska
anordningar blir hela verket ytterst lättskött.
KHdUt Kmt. A. B. Bttift HUfotnparrt «M—Otff
UNDERSTATIONENS MASKINHALL MED DE 3 OMFORMAREMASKINERNA.
Foto. Jonason. Gbg.
— 651 —
