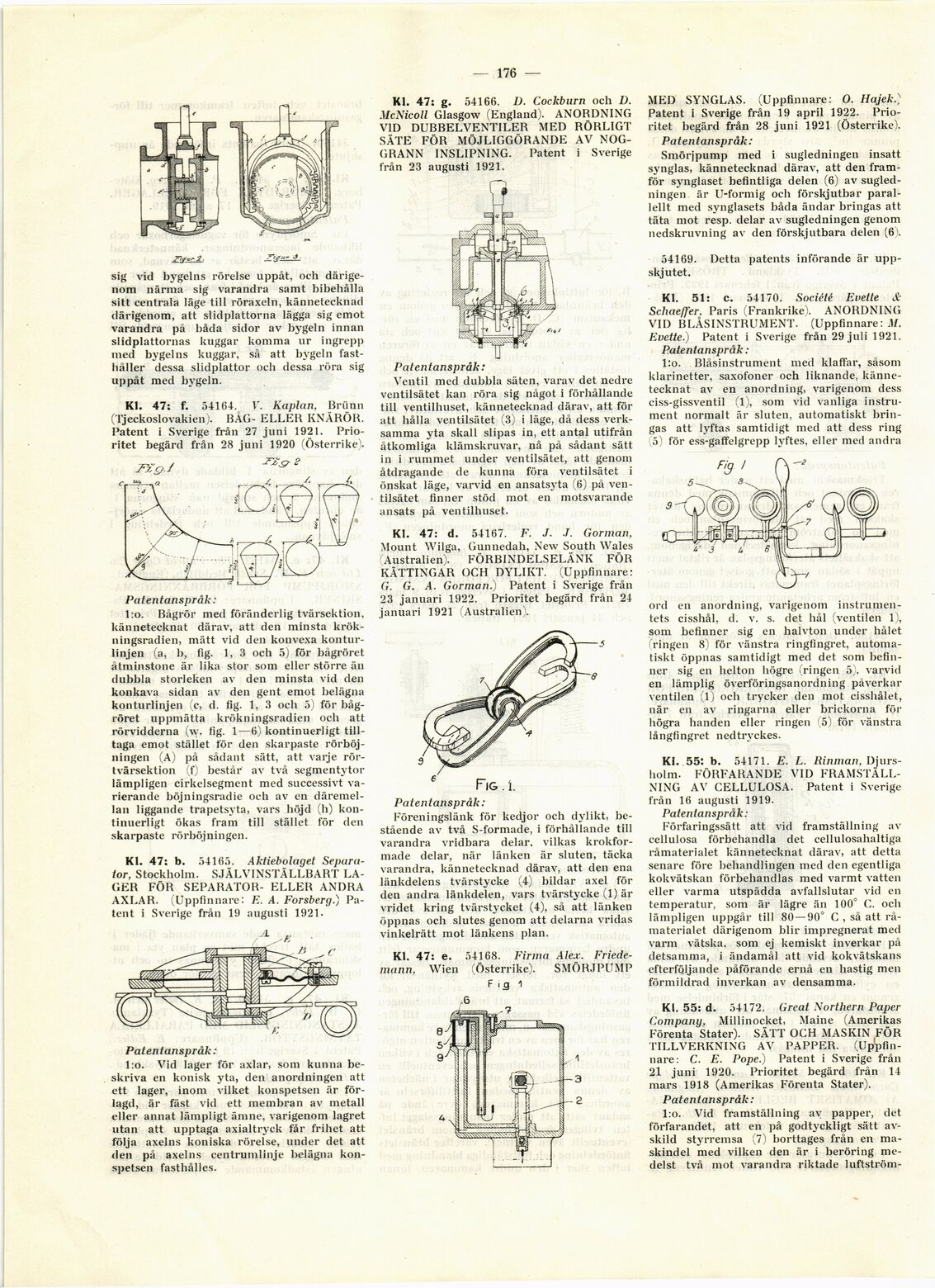

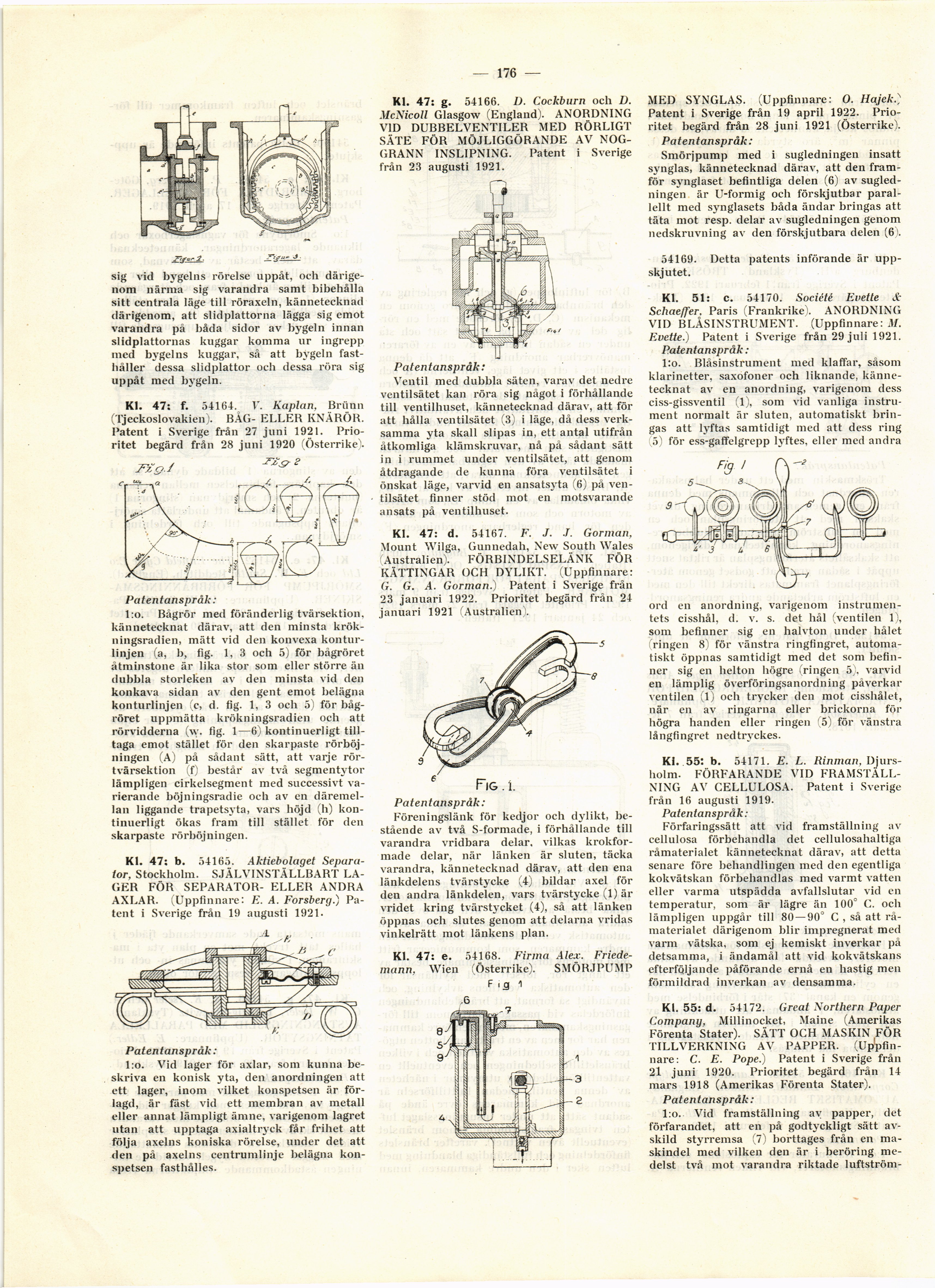

— 176 —
Patentanspråk:
l:o. Bågrör med föränderlig tvärsektion,
kännetecknat därav, att den minsta
krökningsradien, mätt vid den konvexa
konturlinjen (a, b, fig. 1, 3 och 5) för bågröret
åtminstone är lika stor som eller större än
dubbla storleken av den minsta vid den
konkava sidan av den gent emot belägna
konturlinjen (c, d. fig. 1, 3 och 5) för
bågröret uppmätta krökningsradien och att
rörvidderna (w. fig. 1—6) kontinuerligt
tilltaga emot stället tör den skarpaste
rörböjningen (A) på sådant sätt, att varje
rör-tvärsektion (f) består av två segmentytor
lämpligen cirkelsegment med successivt
varierande böjningsradie och av en
däremellan liggande trapetsyta, vars höjd (h)
kontinuerligt ökas fram till stället för den
skarpaste rörböjningen.
Kl. 47: b. 54165. Aktiebolaget
Separator, Stockholm. SJÄLVINSTÄLLBART
LAGER FÖR SEPARATOR- ELLER ANDRA
AXLAR. (Uppfinnare: E. A. Forsberg.)
Patent i Sverige från 19 augusti 1921.
Patentanspråk :
l:o. Vid lager för axlar, som kunna
beskriva en konisk yta, den anordningen att
ett lager, inom vilket konspetsen är
förlagd, är fäst vid ett membran av metall
eller annat lämpligt ämne, varigenom lagret
utan att upptaga axialtryck får frihet att
följa axelns koniska rörelse, under det att
den på axelns centrumlinje belägna
kon-spetsen fasthålles.
KL 47: g. 54166. ü. Cockbnrn och D.
McNicoll Glasgow (England). ANORDNING
VID DUBBELVENTILER MED RÖRLIGT
SÄTE FÖR MÖJLIGGÖBANDE AV
NOGGRANN INSLIPNING. Patent i Sverige
från 23 augusti 1921.
JTfur 2. -ry- J ■
sig vid bygelns rörelse uppåt, och
därigenom närma sig varandra samt bibehålla
sitt centrala läge till röraxeln, kännetecknad
därigenom, att slid plattorna lägga sig emot
varandra på båda sidor av bygeln innan
slidplattornas kuggar komma ur ingrepp
med bygelns kuggar, så att bygeln
fasthåller dessa slidplattor och dessa röra sig
uppåt med bygeln.
KL 47: f. 54164. V. Kaplan, Brünn
(Tjeckoslovakien). BÅG- ELLER KNÄRÖR.
Patent i Sverige från 27 juni 1921.
Prioritet begärd från 28 juni 1920 (Österrike).
Patentanspråk:
Ventil med dubbla säten, varav det nedre
ventilsätet kan röra sig något i förhållande
till ventilhuset, kännetecknad därav, att för
att hålla ventilsätet (3) i läge, då dess
verksamma yta skall slipas in, ett antal utifrån
åtkomliga klämskruvar, nå på sådant sätt
in i rummet under ventilsätet, att genom
åtdragande de kunna föra ventilsätet i
önskat läge, varvid en ansatsyta (6) på
ventilsätet finner stöd mot en motsvarande
ansats på ventilhuset.
K1. 47: d. 54167. F. J. .T. Gorman,
Mount Wilga, Gunnedah, New South Wales
(Australien). FÖRBINDELSELÄNK FÖR
KÄTTINGAR OCH DYLIKT. (Uppfinnare:
G. G. A. Gorman.) Patent i Sverige från
23 januari 1922. Prioritet begärd från 24
januari 1921 (Australien).
Fig . 1.
Patentanspråk:
Föreningslänk för kedjor och dylikt,
bestående av två S-formade, i förhållande till
varandra vridbara delar, vilkas
krokfor-made delar, när länken är sluten, täcka
varandra, kännetecknad därav, att den ena
länkdelens tvärstycke (4) bildar axel för
den andra länkdelen, vars tvärstycke (1) är
vridet kring tvärstycket (4), så att länken
öppnas och slutes genom att delarna vridas
vinkelrätt mot länkens plan.
Kl. 47: e. 54168. Firma Alex.
Friedemann, Wien (Österrike). SMÖRJPUMP
F i o| 1
-?
MED SYNGLAS. (Uppfinnare: O. Hajek.)
Patent i Sverige från 19 april 1922.
Prioritet begärd från 28 juni 1921 (Österrike).
Patentanspråk:
Smörjpump med i sugledningen insatt
synglas, kännetecknad därav, att den
framför synglaset befintliga delen (6) av
sugledningen är U-formig och förskjutbar
parallellt med s3rnglasets båda ändar bringas att
täta mot resp. delar av sugledningen genom
nedskruvning av den förskjutbara delen (6).
54169. Detta patents införande är
uppskjutet.
Kl. 51: c. 54170. Société Evette Jt
Schaeffer. Paris (Frankrike). ANORDNING
VID BLÅSINSTBUMENT. (Uppfinnare: M.
Evette.) Patent i Sverige från 29 juli 1921.
Patentanspråk :
l:o. Blåsinstrument med klaffar, såsom
klarinetter, saxofoner och liknande,
kännetecknat av en anordning, varigenom dess
ciss-gissventil (1), som vid vanliga
instrument normalt är sluten, automatiskt
bringas att lyftas samtidigt med att dess ring
(5) för ess-gaffelgrepp lyftes, eller med andra
ord en anordning, varigenom
instrumentets cisshål, d. v. s. det hål (ventilen 1),
som befinner sig en halvton under hålet
(ringen 8) för vänstra ringfingret,
automatiskt öppnas samtidigt med det som
befinner sig en helton högre (ringen 5), varvid
en lämplig överföringsanordning påverkar
ventilen (1) och trycker den mot cisshålet,
när en av ringarna eller brickorna för
högra handen eller ringen (5) för vänstra
långfingret nedtryckes.
KL 55: b. 54171. E. L. Rinman,
Djursholm. FÖRFARANDE VID
FRAMSTÄLLNING AV CELLULOSA. Patent i Sverige
från 16 augusti 1919.
Patentanspråk:
Förfaringssätt att vid framställning av
cellulosa förbehandla det cellulosahaltiga
råmaterialet kännetecknat därav, att detta
senare före behandlingen med den egentliga
kokvätskan förbehandlas med varmt vatten
eller varma utspädda avfallslutar vid en
temperatur, som är lägre än 100° C. och
lämpligen uppgår till 80—90° C , så att
råmaterialet därigenom blir impregnerat med
varm vätska, som ej kemiskt inverkar på
detsamma, i ändamål att vid kokvätskans
efterföljande påförande ernå en hastig men
förmildrad inverkan av densamma.
Kl. 55: d. 54172. Great Northern Paper
Company, Millinocket, Maine (Amerikas
Förenta Stater). SÄTT OCH MASKIN FÖR
TILLVERKNING AV PAPPER.
(Uppfinnare: C. E. Pope.) Patent i Sverige från
21 juni 1920. Prioritet begärd från 14
mars 1918 (Amerikas Förenta Stater).
Patentanspråk:
l:o. Vid framställning av papper, det
förfarandet, att en på godtjckligt sätt
avskild styrremsa (7) borttages från en
maskindel med vilken den är i beröring
medelst två mot varandra riktade luftström-
