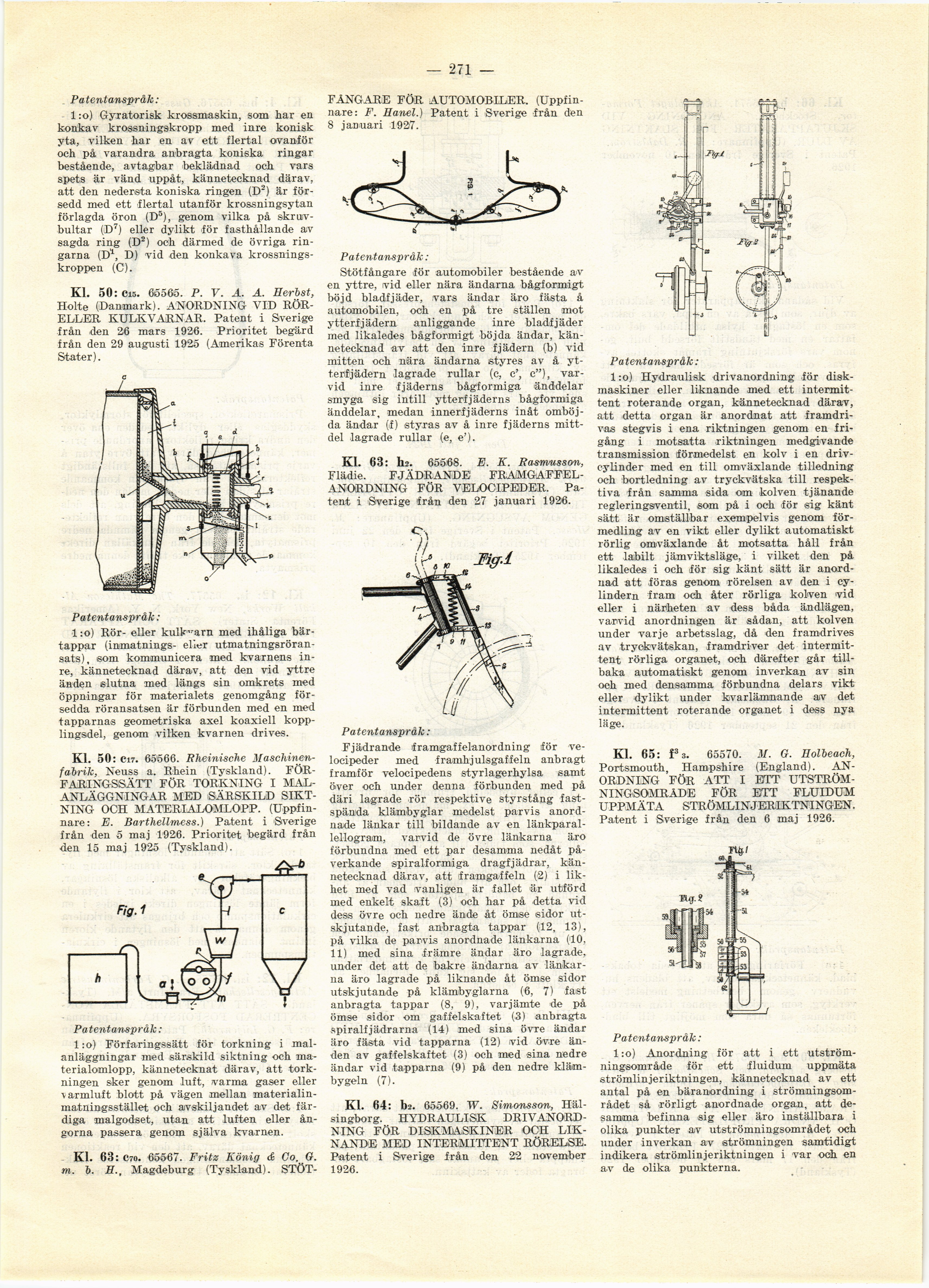

Patentanspråk :
1 :o) Gyratorisk krossmaskin, som har en
konkav krossningskropp med inre konisk
yta, vilken har en av ett flertal ovanför
och på varandra anbragta koniska ringar
bestående, avtagbar beklädnad och vars
spets är vänd uppåt, kännetecknad därav,
att den nedersta koniska ringen (D2) är
försedd med ett flertal utanför krossningsytan
förlagda öron (D5), genom vilka på
skruv-bultar (D7) eller dylikt för fasthållande av
sagda ring (D2) och därmed de övriga
ringarna (D1, D) vid den konkava
krossnings-kroppen (C).
Kl. 50: Ci5. 65565. P. V. A. A. Herbst,
Holte (Danmark). ANORDNING VID
RÖR-ELLER KULKVARNAR. Patent i Sverige
från den 26 mars 1926. Prioritet begärd
från den 29 augusti 1925 (Amerikas Förenta
Stater).
Patentanspråk:
1 :o) Rör- eller kulk,rarn med ihåliga
bärtappar (inmatnings- eller
utmatningsröran-sats), som kommunicera med kvarnens
inre, kännetecknad därav, att den vid yttre
änden slutna med längs sin omkrets med
öppningar för materialets genomgång
försedda röransatsen är förbunden med en med
tapparnas geometriska axel koaxiell
kopplingsdel, genom vilken kvarnen drives.
Kl. 50: Ci7. 65566. Rheinische
Maschinenfabrik, Neuss a. Rhein (Tyskland).
FÖRFARINGSSÄTT FÖR TORKNING I
MAL-ANLÄGGNINGAR MED SÄRSKILD
SIKTNING OCH MATERIALOMLOPP.
(Uppfinnare: E. Bartliellmess.) Patent i Sverige
från den 5 maj 1926. Prioritet begärd från
den 15 maj 1925 (Tyskland).
Patentanspråk:
l:o) Förfaringssätt för torkning i
mal-anläggningar med särskild siktning och
materialomlopp, kännetecknat därav, att
torkningen sker genom luft, varma gaser eller
varmluft blott på vägen mellan
materialin-matningsstället och avskiljandet av det
färdiga malgodset, utan att luften eller
ångorna passera genom själva kvarnen.
Kl. 63: c7o. 65567. Fritz König & Co. G.
m. b. H., Magdeburg (Tyskland). STÖT-
FÅNGARE FÖR AUTOMOBILER.
(Uppfinnare: F. Eanel.) Patent i Sverige från den
8 januari 1927.
Fig.1
Patentanspråk:
Stötfångare för automobiler bestående av
en yttre, vid eller nära ändarna bågformigt
böjd bladfjäder, vars ändar äro fästa å
automobilen, och en på tre ställen mot
ytterfjädern anliggande inre bladfjäder
med likaledes bågformigt böjda ändar,
kännetecknad av att den inre fjädern (b) vid
mitten och nära ändarna istyres av å
ytterfjädern lagrade rullar (c, c’, c"),
varvid inre fjäderns bågformiga änddelar
smyga sig intill ytterfjäderns bågformiga
änddelar, medan innerfjäderns inåt
omböj-da ändar (f) styras av å inre fjäderns
mittdel lagrade rullar (e, e’).
Kl. 63: h2. 65568. E. K. Rasmusson,
Flädie. FJÄDRANDE
FRAMGAFFEL-ANORDNING FÖR VELOCIPEDER.
Patent i Sverige från den 27 januari 1926.
Mff.l
Patentanspråk:
Fjädrande framgaf felanordning för
velocipeder med framhjulsgafifeln anbragt
framför velocipedens styrlagerhylsa samt
över och under denna förbunden med på
däri lagrade rör respektive styrstång
fastspända klämbyglar medelst parvis
anordnade länkar till bildande av en
länkparal-lellogram, varvid de övre länkarna äro
förbundna med ett par desamma nedåt
påverkande spiralformiga dragfjädrar,
kännetecknad därav, att framgaffeln (2) i
likhet med vad vanligen är fallet är utförd
med enkelt skaft (3) och har på detta vid
dess övre och nedre ände åt ömse sidor
utskjutande, fast anbragta tappar (12, 13),
på vilka de parvis anordnade länkarna (10,
11) med sina främre ändar äro lagrade,
under det att de bakre ändarna av
länkarna äro lagrade på liknande åt ömse sidor
utskjutande på klämbyglarna (6, 7) fast
anbragta tappar (8, 9), varjämte de på
ömse sidor om gaffelskaftet (3) anbragta
spiralfjädrarna (14) med sina övre ändar
äro fästa vid tapparna (12) vid övre
änden av gaffelskaftet (3) och med sina nedre
ändar vid tapparna (9) på den nedre
kläm-bygeln (7).
Kl. 64: b2. 65569. W. Simonsson,
Hälsingborg. HYDRAULISK
DRIVANORDNING FÖR DISKMASKINER OCH
LIKNANDE MED INTERMITTENT RÖRELSE.
Patent i Sverige från den 22 november
1926.
Patentanspråk:
1 :o) Hydraulisk drivanordning för
diskmaskiner eller liknande med ett
intermittent roterande organ, kännetecknad därav,
att detta organ är anordnat att
framdrivas stegvis i ena riktningen genom en
frigång i motsatta riktningen medgivande
transmission förmedelst en kolv i en
driv-cylinder med en till omväxlande tilledning
och bortledning av tryckvätska till
respek-tiva från samma sida om kolven tjänande
regleringsventil, som på i och för sig känt
sätt är omställbar exempelvis genom
förmedling av en vikt eller dylikt automatiskt
rörlig omväxlande åt motsatta håll från
ett labilt jämviktsläge, i vilket den på
likaledes i och för sig känt sätt är
anordnad att föras genom rörelsen av den i
cylindern fram och åter rörliga kolven vid
eller i närheten av dess båda ändlägen,
varvid anordningen är sådan, att kolven
under varje arbetsslag, då den framdrives
av tryokvätskan, framdriver det
intermittent rörliga organet, och därefter går
tillbaka automatiskt genom inverkan av sin
och med densamma förbundna delars vikt
eller dylikt under kvarlämnande av det
intermittent roterande organet i dess nya
läge.
Kl. 65: f3 3. 65570. M. G. Holbeach,
Portsmouth, Hampshire (England).
ANORDNING FÖR ATT I ETT
UTSTRÖM-NINGSOMRÅDE FÖR ETT FLUIDUM
UPPMÄTA STRÖMLINJERIKTNINGEN.
Patent i Sverige från den 6 maj 1926.
Patentanspråk:
1 :o) Anordning för att i ett
utström-ningsområde för ett fluidum uppmäta
strömlinjeriktningen, kännetecknad av ett
antal på en bäranordning i
strömningsområdet så rörligt anordnade organ, att
desamma befinna sig eller äro inställbara i
olika punkter a/v utströmningsområdet och
under inverkan av strömningen samtidigt
indikera strömlinjeriktningen i var ocih en
av de olika punkterna.
