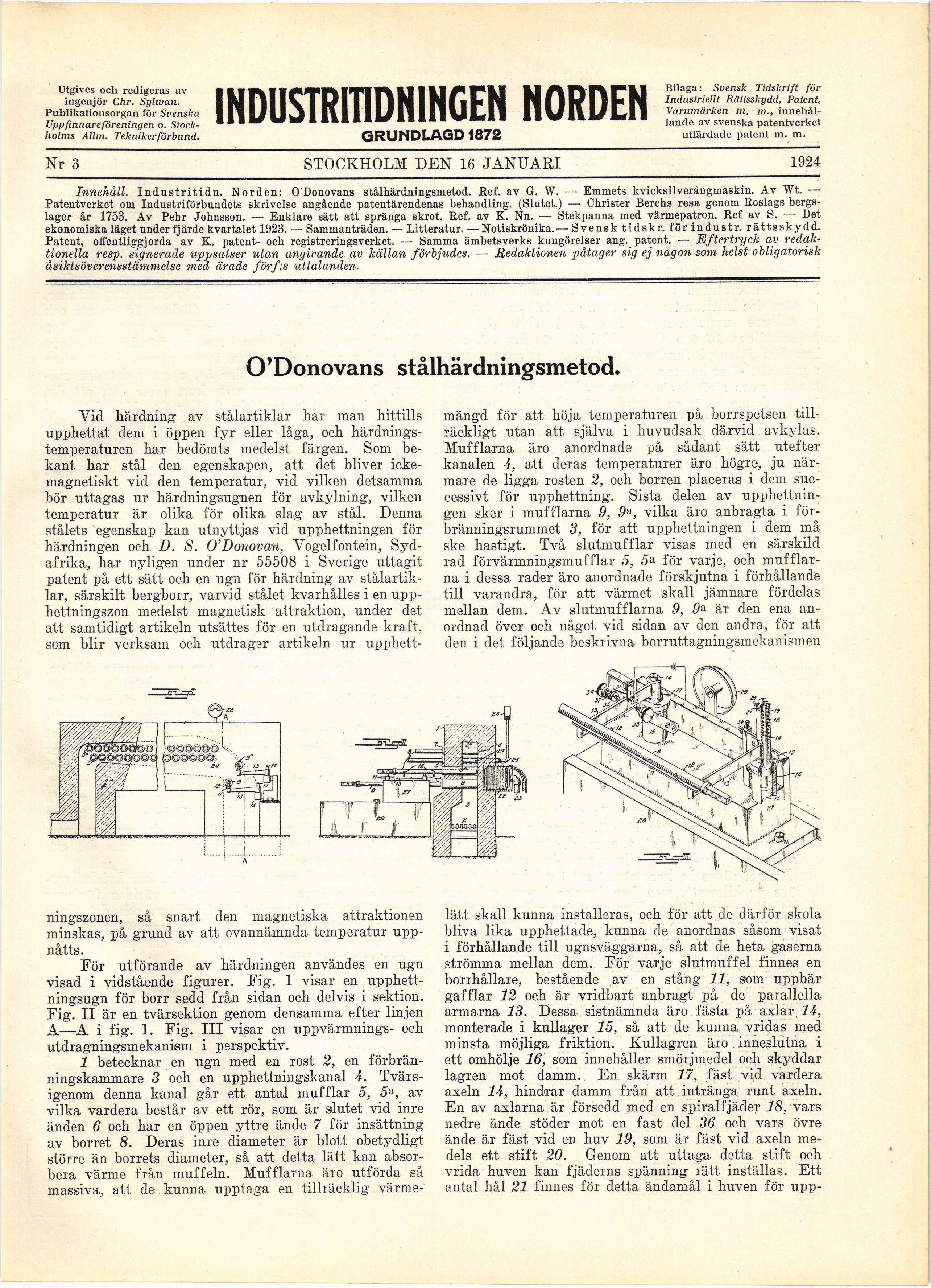

Utgives och redigeras av
ingenjör Chr. Sylwan.
Publikationsorgan för Svenska
Uppfinnareföreningen o.
Stockholms Allm. Teknikerförbund.
INDUSTRITIDNINGEN NORDEN
GRUNDLAGD 1872
Bilaga: Svensk Tidskrift
föl-Industriellt Rättsskydd, Patent,
Varumärken m. m.,
innehållande av svenska patentverket
utfärdade patent m. m.
Nr 3 __STOCKHOLM DEN 16 JANUARI 1924
Innehåll. Indnstritidn. Norden: 0’Donovans stäühärdningsmetod. ßef. av G. W. •— Emmets kvicksilverångmaskin. Av Wt. —
Patentverket om Industriförbandets skrivelse angående patentärendenas behandling. (Slutet.) — Christer Berchs resa genom Roslags
bergslager år 1753. Av Pehr Johnsson. — Enklare sätt att spränga skrot. ßef. av K. Nn. — Stekpanna med värmepatron, ßef av S. — Det
ekonomiska läget under fjärde kvartalet 1923. — Sammanträden. — Litteratur. — Notiskrönika.— Svensk tidskr. för industr. rättsskydd.
Patent, offentliggjorda av K. patent- och registreringsverket. — Samma ämbetsverks kungörelser ang. patent. — Eftertryck av
redaktionella resp. signerade uppsatser utan angivande av källan förbjudes. — Bedaktionen påtager sig ej någon som helst obligatorisk
åsiktsöverensstämmelse mea ärade förf:s uttalanden.
0’Donovans stålhärdningsmetod.
Vid härdning av stålartiklar liar man hittills
upphettat dem i öppen fyr eller låga, och
härdnings-temperaturen har bedömts medelst färgen. Som
bekant har stål den egenskapen, att det bliver
ickemagnetiskt vid den temperatur, vid vilken detsamma
bör uttagas ur härdningsugnen för avkylning, vilken
temperatur är olika för olika slag av stål. Denna
stålets egenskap kan utnyttjas vid upphettningen för
härdningen och D. S. 0’Donovan, Yogelfontein,
Sydafrika, har nyligen under nr 55508 i Sverige uttagit
patent på ett sätt och en ugn för härdning av
stålartiklar, särskilt bergborr, varvid stålet kvarhålles i en
upphettningszon medelst magnetisk attraktion, under det
att samtidigt artikeln utsättes för en utdragande kraft,
som blir verksam och utdrager artikeln ur upphett-
mängd för att höja temperaturen på borrspetsen
tillräckligt utan att själva i huvudsak därvid avkylas.
Mufflarna äro anordnade på sådant sätt utefter
kanalen 4, att deras temperaturer äro högre, ju
närmare de ligga rosten 2, och borren placeras i dem
successivt för upphettning. Sista delen av
upphettningen sker i mufflarna 9, vilka äro anbragta i
förbränningsrummet 3, för att upphettningen i dem må
ske hastigt. Två slutmufflar visas med en särskild
rad förvärmningsmufflar 5, 5a för varje, och
mufflarna i dessa rader äro anordnade förskjutna i förhållande
till varandra, för att värmet skall jämnare fördelas
mellan dem. Av slutmufflarna. 9, är den ena
anordnad över och något vid sidan av den andra, för att
den i det följande beskrivna borruttagningsmekaiiismen
ningszonen, så snart den magnetiska attraktionen
minskas, på grund av att ovannämnda temperatur
uppnåtts.
För utförande av härdningen användes en ugn
visad i vidstående figurer. Fig. 1 visar en
upphettningsugn för borr sedd från sidan och delvis i sektion.
Fig. II är en tvärsektion genom densamma efter linjen
A—A i fig. 1. Fig. III visar en uppvärmnings- och
utdragningsmekanism i perspektiv.
1 betecknar en ugn med en rost 2, en
förbränningskammare 3 och en upphettningskanal 4.
Tvärsigenom denna kanal går ett antal mufflar 5, <5a, av
vilka vardera består av ett rör, som är slutet vid inre
änden 6 och har en öppen yttre ände 7 för insättning
av borret 8. Deras inre diameter är blott obetydligt
större än borrets diameter, så att detta lätt kan
absorbera värme från muffeln. Mufflarna äro utförda så
massiva, att de kunna upptaga en tillräcklig värme-
lätt skall kunna installeras, och för att de därför skola
bliva lika upphettade, kunna de anordnas såsom visat
i förhållande till ugnsväggarna, så att de heta gaserna
strömma mellan dem. För varje slutmuffel finnes en
borrhållare, bestående av en stång 11, som uppbär
gafflar 12 och är vridbart anbragt på de parallella
armarna 13. Dessa sistnämnda äro fästa på axlar 14,
monterade i kullager 15, så att de kunna vridas med
minsta möjliga friktion. Kullagren äro inneslutna i
ett omhölje 16, som innehåller smörjmedel och skyddar
lagren mot damm. En skärm 17, fäst vid vardera
axeln 14, hindrar damm från att intränga runt axeln.
En av axlarna, är försedd med en spiralfjäder 18, vars
nedre ände stöder mot en fast del 36 och vars övre
ände är fäst vid en huv 19, som är fäst vid axeln
medels ett stift 20. Genom att uttaga detta stift och
vrida huven kan fjäderns spänning rätt inställas. Ett
antal hål 21 finnes för detta ändamål i huven för upp-
