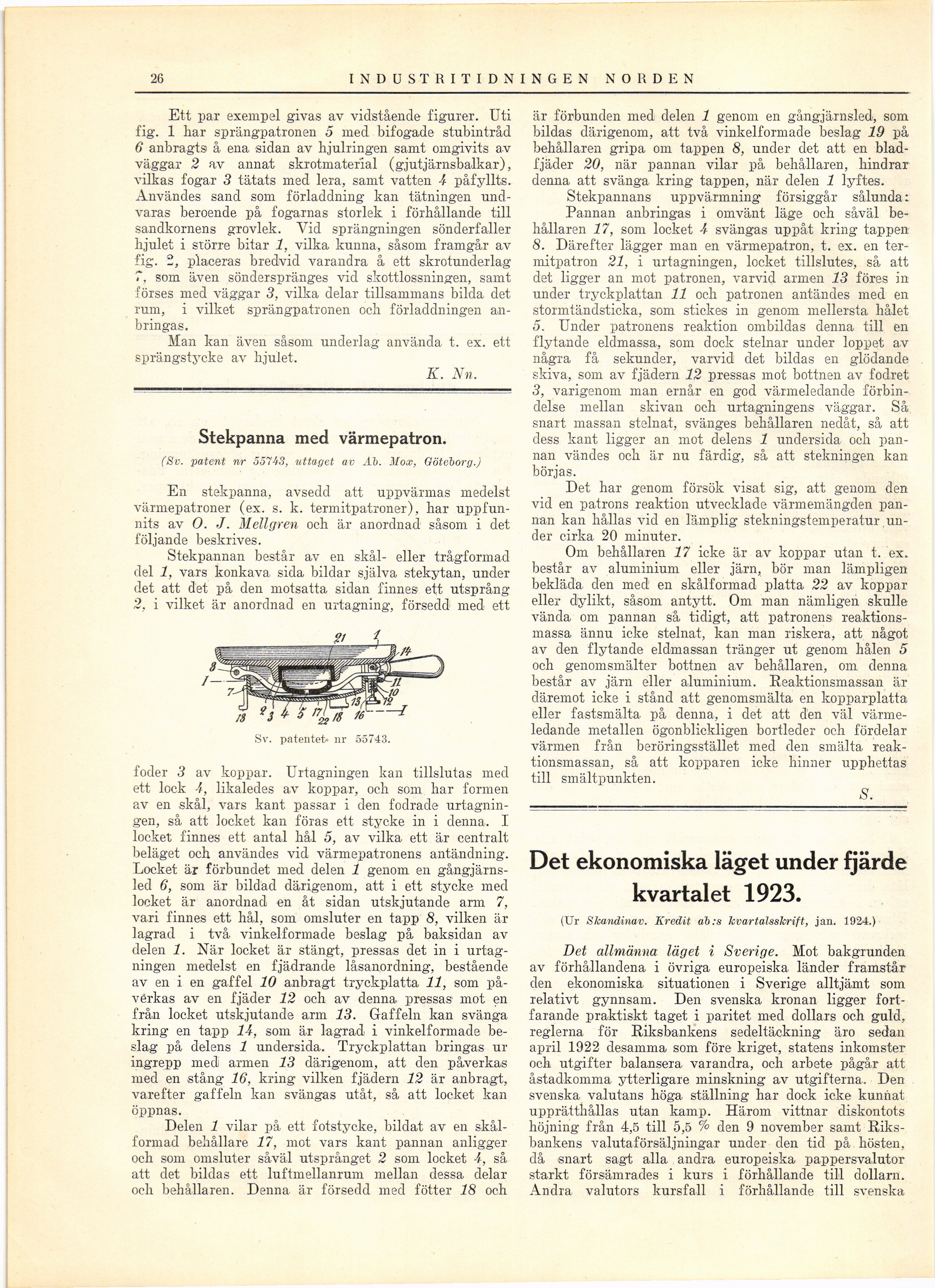

26
INDUSTRI TIDNINGEN NORDEN
Ett par exempel givas av vidstående figurer. Uti
fig. 1 har sprängpatronen 5 med bifogade stubintråd
6 anbragts å ena sidan av hjulringen samt omgivits av
väggar 2 av annat skrotmaterial (gjutjärnsbalkar),
vilkas fogar 3 tätats med lera, samt vatten 4 påfyllts.
Användes sand som förladdning kan tätningen
undvaras beroende på fogarnas storlek i förhållande till
sandkornens grovlek. Yid sprängningen sönderfaller
hjulet i större bitar 1, vilka kunna, såsom framgår av
fig. 2, placeras bredvid varandra å ett skrotunderlag
7, som även sönderspränges vid skottlossning-en, samt
förses med väggar 3, vilka delar tillsammans bilda det
rum, i vilket sprängpatronen och förladdningen
anbringas.
Man kan även såsom underlag använda t. ex. ett
sprängstycke av hjulet.
K. Nn.
Stekpanna med värmepatron.
(Sv. patent nr 55743, uttaget av Äb. Moæ, Göteborg.)
En stekpanna, avsedd att uppvärmas medelst
värmepatroner (ex. s. k. termitpatroner), har
uppfunnits av O. -/. Mellgren och är anordnad såsom i det
följande beskrives.
Stekpannan består av en skål- eller trågformad
del 1, vars konkava sida bildar själva stekytan, under
det att det på den motsatta sidan finnes ett utsprång
2, i vilket är anordnad en urtagning, försedd med ett
8/_1
Sv. patentet» nr 55743.
foder 3 av koppar. Urtagningen kan tillslutas med
ett lock 4, likaledes av koppar, och som har formen
av en skål, vars kant passar i den fodrade
urtagningen, så att locket kan föras ett stycke in i denna- I
locket finnes ett antal hål 5, av vilka ett är centralt
beläget och användes vid värmepatronens antändning.
Locket är förbundet med delen 1 genom en
gångjärns-led 6, som är bildad därigenom, att i ett stycke med
locket är anordnad en åt sidan utskjutande arm 7,
vari finnes ett hål, som omsluter en tapp 8, vilken är
lagrad i två vinkelformade beslag på baksidan av
delen 1. När locket är stängt, pressas det in i
urtagningen medelst en fjädrande låsanordning, bestående
av en i en gaffel 10 anbragt tryckplatta 11, som
på-vérkas av en fjäder 12 och av denna pressas mot en
från locket utskjutande arm 13. Gaffeln kan svänga
kring en tapp 14, som är lagrad i vinkelformade
beslag på delens 1 undersida. Tryckplattan bringas ur
ingrepp med armen 13 därigenom, att den påverkas
med en stång 16, kring vilken fjädern 12 är anbragt,
varefter gaffeln kan svängas utåt, så att locket kan
öppnas.
Delen 1 vilar på ett fotstycke, bildat av en
skål-formad behållare 17, mot vars kant pannan anligger
och som omsluter såväl utsprånget 2 som locket 4, så
att det bildas ett luftmellanrum mellan dessa delar
och behållaren. Denna är försedd med fötter 18 och
är förbunden med delen 1 genom en gångjärnsled, som
bildas därigenom, att två vinkelformade beslag 19 på
behållaren gripa om tappen 8, under det att en
bladfjäder 20, när pannan vilar på behållaren, hindrar
denna att svänga, kring tappen, när delen 1 lyftes.
Stekpannans uppvärmning försiggår sålunda:
Pannan anbringas i omvänt läge och såväl
behållaren 17, som locket 4 svängas uppåt kring tappen
8. Därefter lägger man en värmepatron, t. ex. en
termitpatron 21, i urtagningen, locket tillslutes!, så att
det ligger an mot patronen, varvid armen 13 föres in
under tryckplattan 11 och patronen antändes med en
stormtändsticka, som stickes in genom mellersta hålet
5. Under patronens reaktion ombildas denna- till en
flytande eldmassa, som dock stelnar under loppet av
några få sekunder, varvid det bildas en glödande
skiva, som av fjädern 12 pressas mot bottnen av fodret
3, varigenom man ernår en god värmeledande
förbindelse mellan skivan och urtagningens väggar. Så
snart massan stelnat, svänges behållaren nedåt, så att
dess kant ligger an mot delens 1 undersida och
pannan vändes och är nu färdig, så att stekningen kan
börjas.
Det har genom försök visat sig, att genom den
vid en patrons reaktion utvecklade värmemängden
pannan kan hållas vid en lämplig stekningstemperatur
under cirka 20 minuter.
Om behållaren 17 icke är av koppar utan t. ex.
består av aluminium eller järn, bör man lämpligen
bekläda den med en skålformad platta 22 av koppar
eller dylikt, såsom antytt. Om man nämligen skulle
vända om pannan så tidigt, att patronens
reaktions-massa ännu icke stelnat, kan man riskera, att något
av den flytande eldmassan tränger ut genom hålen 5
och genomsmälter bottnen av behållaren, om denna
består av järn eller aluminium. Reaktionsmassan är
däremot icke i stånd att genomsmälta en kopparplatta
eller fastsmälta, på denna, i det att den väl
värmeledande metallen ögonblickligen bortleder och fördelar
värmen från beröringsstället med den smälta,
reaktionsmassan, så att kopparen icke hinner upphettas
till smältpunkten.
S.
Det ekonomiska läget under fjärde
kvartalet 1923.
(Ur Skandinav. Kredit aT>:s kvartalsskrift, jan. 1924.)
Det allmänna läget i Sverige. Mot bakgrunden
av förhållandena i övriga europeiska länder framstår
den ekonomiska situationen i Sverige alltjämt som
relativt gynnsam. Den svenska kronan ligger
fortfarande praktiskt taget i paritet ined dollars och guld,
reglerna för Riksbankens sedeltäckning äro sedan
april 1922 desamma som före kriget, statens inkomster
och utgifter balansera varandra, och arbete pågår att
åstadkomma ytterligare minskning av utgifterna. Den
svenska valutans höga ställning har dock icke kunnat
upprätthållas utan kamp. Härom vittnar diskontots
höjning från 4,5 till 5,5 % den 9 november samt
Riksbankens valutaförsäljningar under den tid på hösten,
då snart sagt alla andra europeiska pappersvalutor
starkt försämrades i kurs i förhållande till dollarn.
Andra valutors kursfall i förhållande till svenska
