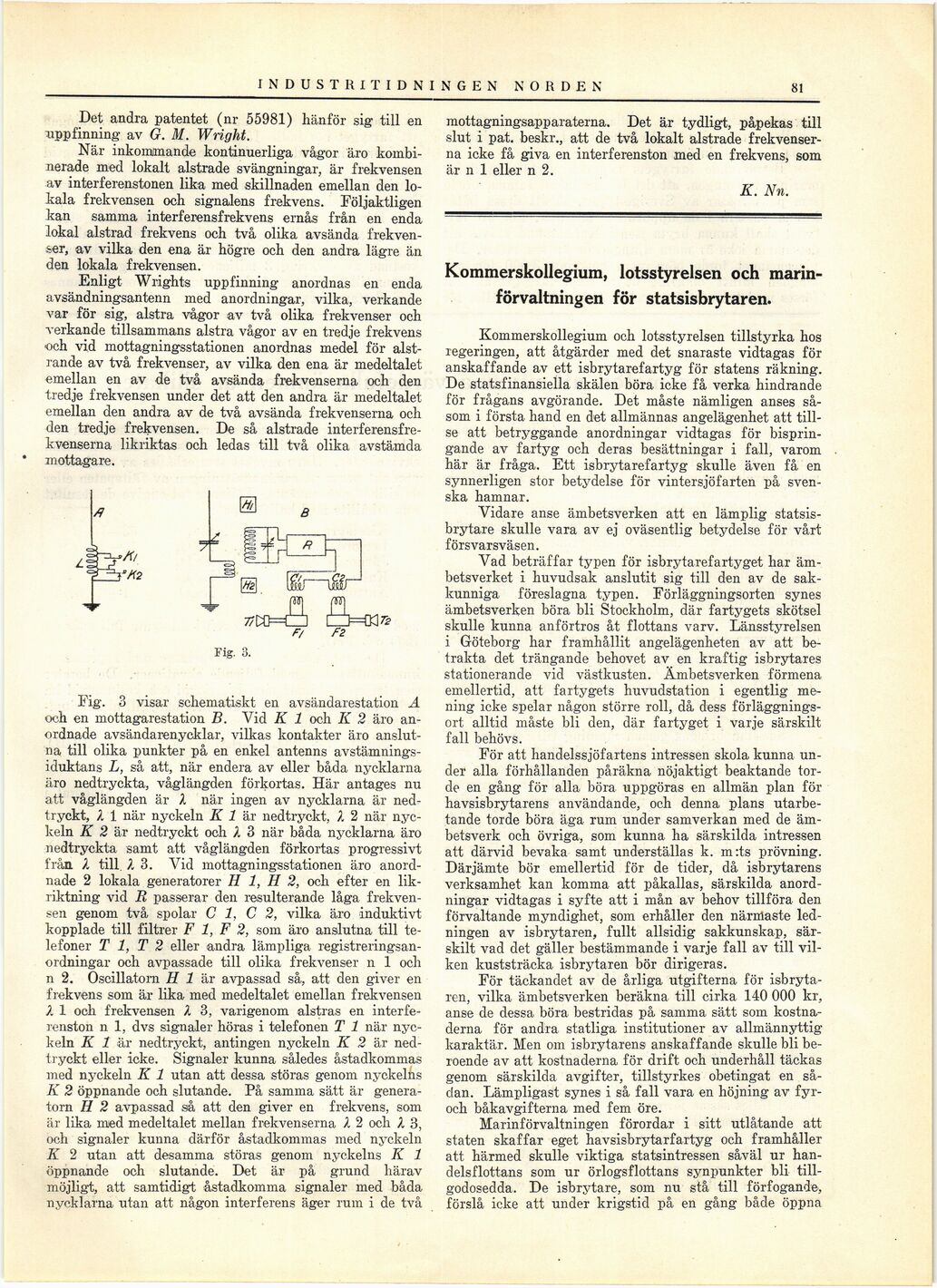

81 INDUSTRI TIDNINGEN NORDEN
Det andra patentet (nr 55981) hänför sig till en
uppfinning av G. M. Wright.
När inkommande kontinuerliga vågor äro
kombinerade med lokalt alstrade svängningar, är frekvensen
av interferenstonen lika med skillnaden emellan den
lokala frekvensen och signalens frekvens. Följaktligen
kan samma interferensfrekvens ernås från en enda
lokal alstrad frekvens och två olika avsända
frekvenser, av vilka den ena är högre och den andra lägre än
den lokala frekvensen.
Enligt Wrights uppfinning anordnas en enda
avsändningsantenn med anordningar, vilka, verkande
var för sig, alstra vågor av två olika frekvenser och
verkande tillsammans alstra vågor av en tredje frekvens
■och vid mottagningsstationen anordnas medel för
alstrande av två frekvenser, av vilka den ena är medeltalet
emellan en av de två avsända frekvenserna och den
tredje frekvensen under det att den andra är medeltalet
emellan den andra av de två avsända frekvenserna och
den tredje frekvensen. De så alstrade
interferensfre-kvenserna likriktas och ledas till två olika avstämda
mottagare.
—üSH
T2
F/ FZ
Fig. 3.
Fig. 3 visar schematiskt en avsändarestation A
och en mottagarestation B. Vid Kl och K 2 äro
anordnade avsändarenycklar, vilkas kontakter äro
anslutna till olika punkter på en enkel antenns
avstämnings-iduktans L, så att, när endera av eller båda nycklarna
äro nedtryckta, våglängden förkortas. Här antages nu
att våglängden är A när ingen av nycklarna är
nedtryckt, X 1 när nyckeln Klär nedtryckt, l 2 när
nyckeln K 2 är nedtryckt och l 3 när båda nycklarna äro
nedtryckta samt att våglängden förkortas progressivt
från. A till. 1 3. Vid mottagningsstationen äro
anordnade 2 lokala generatorer H 1, H 2, och efter en
likriktning vid R passerar den resulterande låga
frekvensen genom två spolar C 1, C 2, vilka äro induktivt
kopplade till filtrer F 1, F 2, som äro anslutna till
telefoner T 1, T 2 eller andra lämpliga
registreringsanordningar och avpassade till olika frekvenser n 1 och
n 2. Oscillatorn H 1 & r avpassad så, att den giver en
frekvens som är lika med medeltalet emellan frekvensen
1 1 och frekvensen 1 3, varigenom alstras en
interfe-renston n 1, dvs signaler höras i telefonen T 1 när
nyckeln K 1 iir nedtryckt, antingen nyckeln K 2 är
nedtryckt eller icke. Signaler kunna således åstadkommas
med nyckeln K 1 utan att dessa störas genom nyckelns
K 2 öppnande och slutande. På samma sätt är
generatorn H 2 avpassad så att den giver en frekvens, som
är lika med medeltalet mellan frekvenserna X 2 och ). 3,
och signaler kunna därför åstadkommas med nyckeln
K 2 utan att desamma störas genom nyckelns K 1
öppnande och slutande. Det är på grund härav
möjligt, att samtidigt åstadkomma signaler med båda
nycklarna utan att någon interferens äger rum i de två
mottagningsapparaterna. Det är tydligt, påpekas till
slut i pat. beskr., att de två lokalt alstrade
frekvenserna icke få giva en interferenston med en frekvens, som
är n 1 eller n 2.
K. Nn.
Kommerskollegium, lotsstyrelsen och
marinförvaltningen för statsisbrytaren.
Kommerskollegium och lotsstyrelsen tillstyrka hos
regeringen, att åtgärder med det snaraste vidtagas för
anskaffande av ett isbrytarefartyg för statens räkning.
De statsfinansiella skälen böra icke få verka hindrande
för frågans avgörande. Det måste nämligen anses
såsom i första hand en det allmännas angelägenhet att
tillse att betryggande anordningar vidtagas för
bisprin-gande av fartyg och deras besättningar i fall, varom
här är fråga. Ett isbrytarefartyg skulle även få en
synnerligen stor betydelse för vintersjöfarten på
svenska hamnar.
Vidare anse ämbetsverken att en lämplig
statsisbrytare skulle vara av ej oväsentlig betydelse för vårt
försvarsväsen.
Vad beträffar typen för isbrytarefartyget har
ämbetsverket i huvudsak anslutit sig till den av de
sakkunniga föreslagna typen. Förläggningsorten synes
ämbetsverken böra bli Stockholm, där fartygets skötsel
skulle kunna anförtros åt flottans varv. Länsstyrelsen
i Göteborg har framhållit angelägenheten av att
betrakta det trängande behovet av en kraftig isbrytares
stationerande vid västkusten. Ämbetsverken förmena
emellertid, att fartygets huvudstation i egentlig
mening icke spelar någon större roll, då dess
förläggningsort alltid måste bli den, där fartyget i varje särskilt
fall behövs.
För att handelssjöfartens intressen skola kunna
under alla förhållanden påräkna nöjaktigt beaktande
torde en gång för alla böra uppgöras en allmän plan för
havsisbrytarens användande, och denna plans
utarbetande torde böra äga rum under samverkan med de
ämbetsverk och övriga, som kunna ha särskilda intressen
att därvid bevaka samt underställas k. m:ts prövning.
Därjämte bör emellertid för de tider, då isbrytarens
verksamhet kan komma att påkallas, särskilda
anordningar vidtagas i syfte att i mån av behov tillföra den
förvaltande myndighet, som erhåller den närmaste
ledningen av isbrytaren, fullt allsidig sakkunskap,
särskilt vad det gäller bestämmande i varje fall av till
vilken kuststräcka isbrytaren bör dirigeras.
För täckandet av de årliga utgifterna för
isbrytaren, vilka ämbetsverken beräkna till cirka 140 000 kr,
anse de dessa böra bestridas på samma sätt som
kostnaderna för andra statliga institutioner av allmännyttig
karaktär. Men om isbrytarens anskaffande skulle bli
beroende av att kostnaderna för drift och underhåll täckas
genom särskilda avgifter, tillstyrkes obetingat en
sådan. Lämpligast synes i så fall vara en höjning av
fyr-och båkavgifterna med fem öre.
Marinförvaltningen förordar i sitt utlåtande att
staten skaffar eget havsisbrytarfartyg och framhåller
att härmed skulle viktiga statsintressen såväl ur
handelsflottans som ur örlogsflottans synpunkter bli
tillgodosedda. De isbrytare, som nu stå till förfogande,
förslå icke att under krigstid på en gång både öppna
