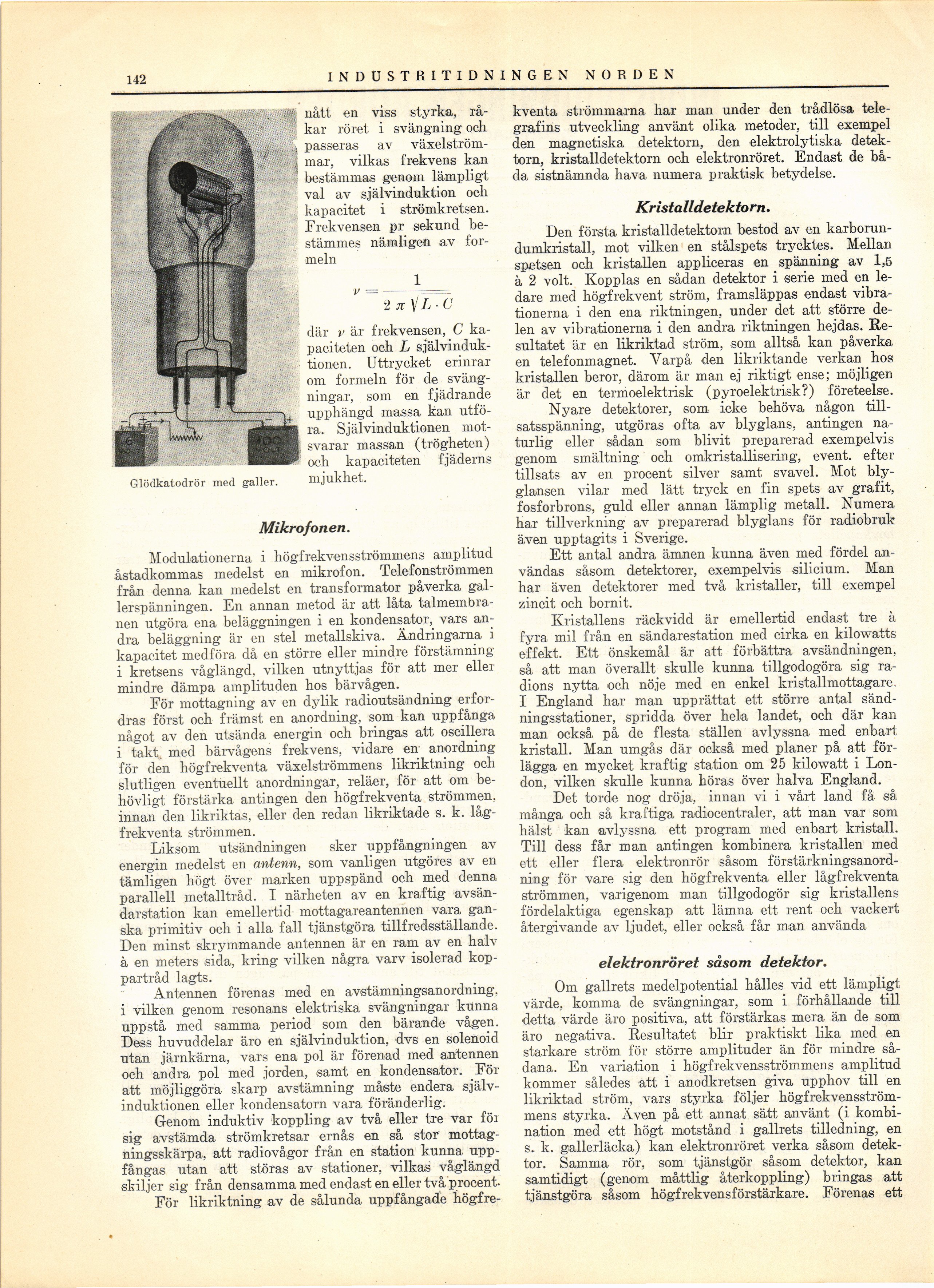

142
INDUSTRI TIDNINGEN NORDEN
Glödkatodrör med galler.
I nått en viss styrka,
råkar röret i svängning och
I passeras av
växelström-I mar, vilkas frekvens kan
bestämmas genom lämpligt
val av självinduktion och
kapacitet i strömkretsen.
Frekvensen pr sekund
bestämmes nämligen av
formeln
2 n ]/L ■ C
där v är frekvensen, C
kapaciteten och L
självinduktionen. Uttrycket erinrar
om formeln för de
svängningar, som en fjädrande
upphängd massa kan
utföra. Självinduktionen
motsvarar massan (trögheten)
och kapaciteten fjäderns
mjukhet.
Mikrofonen.
Modulationerna i högfrekvensströmmens amplitud
åstadkommas medelst en mikrofon. Telefonströmmen
från denna kan medelst en transformator påverka
gallerspänningen. En annan metod är att låta
talmembranen utgöra ena beläggningen i en kondensator, vars
andra beläggning är en stel metallskiva. Ändringarna i
kapacitet medföra då en större eller mindre förstämning
i kretsens våglängd, vilken utnyttjas för att mer eller
mindre dämpa amplituden hos bärvågen.
För mottagning av en dylik radioutsändning
erfordras först och främst en anordning, som kan uppfånga
något av den utsända energin och bringas att oscillera
i takt. med bärvågens frekvens, vidare en anordning
för den högfrekventa växelströmmens likriktning och
slutligen eventuellt anordningar, reläer, för att om
behövligt förstärka antingen den högfrekventa strömmen,
innan den likriktas, eller den redan likriktade s. k.
lågfrekventa strömmen.
Liksom utsändningen sker uppfångningen av
energin medelst en antenn, som vanligen utgöres av en
tämligen högt över marken uppspänd och med denna
parallell metalltråd. I närheten av en kraftig
avsän-darstation kan emellertid mottagareantennen vara
ganska primitiv och i alla fall tjänstgöra tillfredsställande.
Den minst skrymmande antennen är en ram av en halv
à en meters sida, kring vilken några varv isolerad
koppartråd lagts.
Antennen förenas med en avstämningsanordning,
i vilken genom resonans elektriska svängningar kunna
uppstå med samma period som den bärande vågen.
Dess huvuddelar äro en självinduktion, dvs en solenoid
utan järnkärna, vars ena pol är förenad med antennen
och andra pol med jorden, samt en kondensator. För
att möjliggöra skarp avstämning måste endera
självinduktionen eller kondensatorn vara föränderlig.
Genom induktiv koppling av två eller tre var för
sig avstämda strömkretsar ernås en så stor
mottag-ningsskärpa, att radiovågor från en station kunna
uppfångas utan att störas av stationer, vilkas våglängd
skiljer sig från densamma med endast en eller två procent.
För likriktning av de sålunda uppfångade högfre-
kventa strömmarna har man under den trådlösa
telegrafins utveckling använt olika metoder, till exempel
den magnetiska detektorn, den elektrolytiska
detektorn, kristalldetektorn och elektronröret. Endast de
båda sistnämnda hava numera praktisk betydelse.
Kristalldetektorn.
Den första kristalldetektorn bestod av en
karborun-dumkristall, mot vilken en stålspets trycktes. Mellan
spetsen och kristallen appliceras en spänning av 1,5
à 2 voit. Kopplas en sådan detektor i serie med en
ledare med högfrekvent ström, framsläppas endast
vibrationerna i den ena riktningen, under det att större
delen av vibrationerna i den andra riktningen hejdas.
Resultatet är en likriktad ström, som alltså kan påverka
en telefonmagnet. Varpå den likriktande verkan hos
kristallen beror, därom är man ej riktigt ense; möjligen
är det en termoelektrisk (pyroelektrisk?) företeelse.
Nyare detektorer, som icke behöva någon
tillsatsspänning, utgöras ofta av blyglans, antingen
naturlig eller sådan som blivit preparerad exempelvis
genom smältning och omkristallisering, event. efter
tillsats av en procent silver samt svavel. Mot
blyglansen vilar med lätt tryck en fin spets av grafit,
fosforbrons, guld eller annan lämplig metall. Numera
har tillverkning av preparerad blyglans för radiobruk
även upptagits i Sverige.
Ett antal andra ämnen kunna även med fördel
användas såsom detektorer, exempelvis silicium. Man
har även detektorer med två kristaller, till exempel
zincit och bornit.
Kristallens räckvidd är emellertid endast tre à
fyra mil från en sändarestation med cirka en kilowatts
effekt. Ett önskemål är att förbättra avsändningen,
så att man överallt skulle kunna tillgodogöra sig
radions nytta och nöje med en enkel kristallmottagare.
I England har man upprättat ett större antal
sändningsstationer, spridda över hela landet, och där kan
man också på de flesta ställen avlyssna med enbart
kristall. Man umgås där också med planer på att
förlägga en mycket kraftig station om 25 kilowatt i
London, vilken skulle kunna höras över halva England.
Det torde nog dröja, innan vi i vårt land få så
många och så kraftiga radiocentraler, att man var som
hälst kan avlyssna ett program med enbart kristall.
Till dess får man antingen kombinera kristallen med
ett eller flera elektronrör såsom
förstärkningsanordning för vare sig den högfrekventa eller lågfrekventa
strömmen, varigenom man tillgodogör sig kristallens
fördelaktiga egenskap att lämna ett rent och vackert
återgivande av ljudet, eller också får man använda
elektronröret såsom detektor.
Om gallrets medelpotential hålles vid ett lämpligt
värde, komma de svängningar, som i förhållande till
detta värde äro positiva, att förstärkas mera än de som
äro negativa, Resultatet blir praktiskt lika med en
starkare ström för större amplituder än för mindre
sådana. En variation i högfrekvensströmmens amplitud
kommer således att i anodkretsen giva upphov till en
likriktad ström, vars styrka följer
högfrekvensströmmens styrka. Även på ett annat sätt använt (i
kombination med ett högt motstånd i gallrets tilledning, en
s. k. gallerläcka) kan elektronröret verka såsom
detektor. Samma rör, som tjänstgör såsom detektor, kan
samtidigt (genom måttlig återkoppling) bringas att
tjänstgöra såsom högfrekvensförstärkare. Förenas ett
