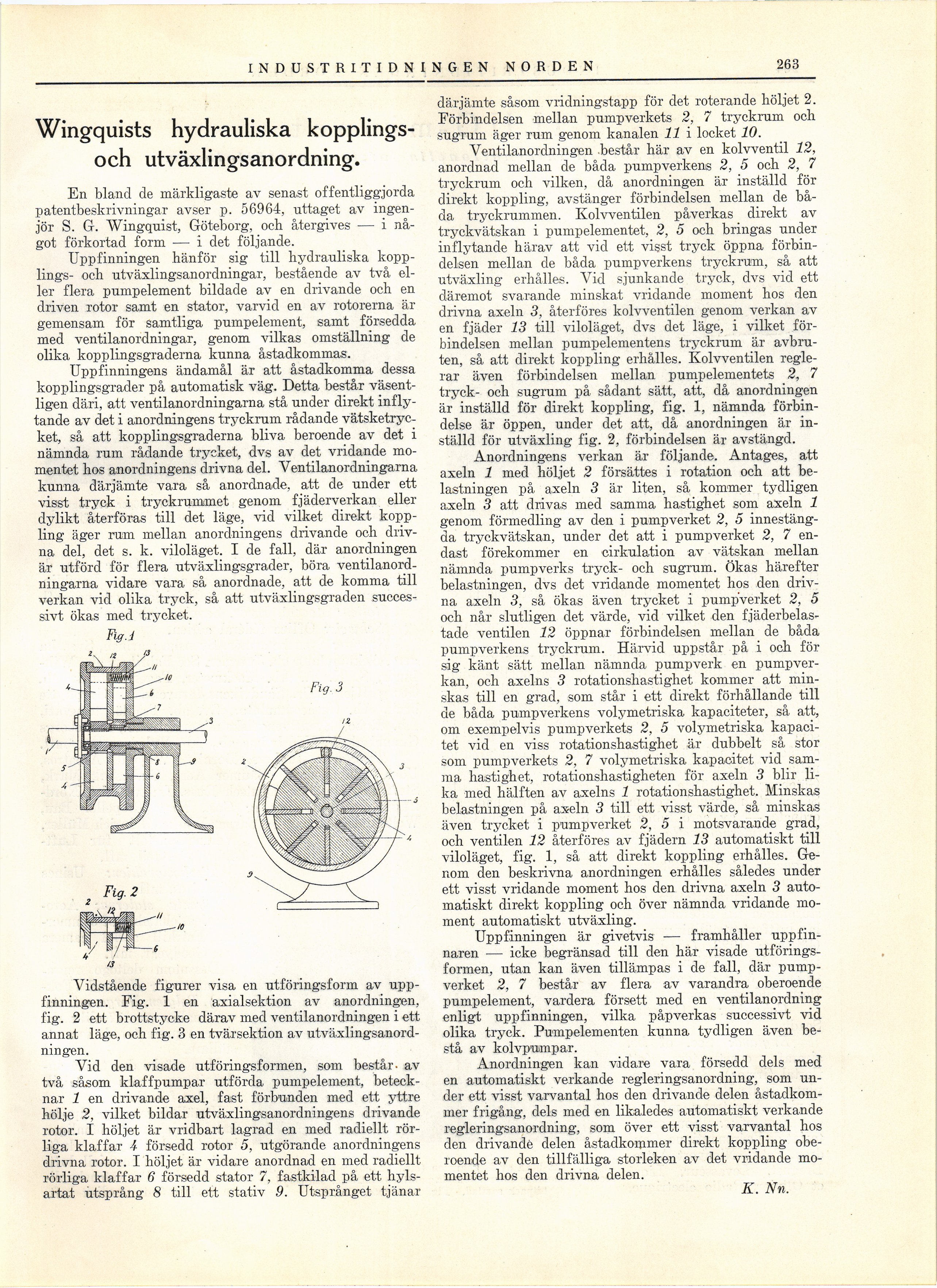

263 , INDUSTRITIDNINGEN NORDEN
Wingquists hydrauliska
kopplings-och utväxlingsanordning.
En blancl de märkligaste av senast offentliggjorda
patentbeskrivningar avser p. 56964, uttaget av
ingenjör S. G. Wingquist, Göteborg, och återgives •— i
något förkortad form — i det följande.
Uppfinningen hänför sig till hydrauliska
kopplings- och utväxlingsanordningar, bestående av två
eller flera pumpelement bildade av en drivande och en
driven rotor samt en stator, varvid en av rotorerna är
gemensam för samtliga pumpelement, samt försedda
med ventilanordningar, genom vilkas omställning de
olika kopplingsgraderna kunna åstadkommas.
Uppfinningens ändamål är att åstadkomma dessa
kopplingsgrader på automatisk väg. Detta består
väsentligen däri, att ventilanordningarna stå under direkt
inflytande av det i anordningens tryckrum rådande
vätsketrycket, så att kopplingsgraderna bliva beroende av det i
nämnda rum rådande trycket, dvs av det vridande
momentet hos anordningens drivna del. Ventilanordningarna
kunna därjämte vara så anordnade, att de under ett
visst tryck i tryckrummet genom fjäderverkan eller
dylikt återföras till det läge, vid vilket direkt
koppling äger rum mellan anordningens drivande och
drivna del, det s. k. viloläget. I de fall, där anordningen
är utförd för flera utväxlingsgrader, böra
ventilanordningarna vidare vara så anordnade, att de komma till
verkan vid olika tryck, så att utväxlingsgraden
successivt ökas med trycket.
Fig-i
Fig. 3
Fig. 2
Vidstående figurer visa en utföringsform av
uppfinningen. Eig. 1 en axialsektion av anordningen,
fig. 2 ett brottstycke därav med ventilanordningen i ett
annat läge, och fig. 3 en tvärsektion av
utväxlingsanord-ningen.
Vid den visade utföringsformen, som består- av
två såsom klaffpumpar utförda pumpelement,
betecknar 1 en drivande axel, fast förbunden med ett yttre
hölje 2, vilket bildar utväxlingsanordningens drivande
rotor. I höljet är vridbart lagrad en med radiellt
rörliga klaffar 4 försedd rotor 5, utgörande anordningens
drivna rotor. I höljet är vidare anordnad en med radiellt
rörliga klaffar 6 försedd stator 7, fastkilad på ett
hyls-artat utsprång 8 till ett stativ 9. Utsprånget tjänar
därjämte såsom viidningstapp för det roterande höljet 2.
Förbindelsen mellan pumpverkets 2, 7 tryckrum och
sugrum äger rum genom kanalen 11 i locket 10.
Ventilanordningen består här av en kolvventil 12,
anordnad mellan de båda pumpverkens 2, 5 och 2, 7
tryckrum och vilken, då anordningen är inställd för
direkt koppling, avstänger förbindelsen mellan de
båda tryckrummen. Kolvventilen påverkas direkt av
tryckvätskan i pumpelementet, 2, 5 och bringas under
inflytande härav att vid ett visst tryck öppna
förbindelsen mellan de båda pumpverkens tryckrum, så att
utväxling erhålles. Vid sjunkande tryck, dvs vid ett
däremot svarande minskat vridande moment hos den
drivna axeln 3, återföres kolvventilen genom verkan av
en fjäder 13 till viloläget, dvs det läge, i vilket
förbindelsen mellan pumpelementens tryckrum är
avbruten, så att direkt koppling erhålles. Kolvventilen
reglerar även förbindelsen mellan pumpelementets 2, 7
tryck- och sugrum på sådant sätt, att, då anordningen
är inställd för direkt koppling, fig. 1, nämnda
förbindelse är öppen, under det att, då anordningen är
inställd för utväxling fig. 2, förbindelsen är avstängd.
Anordningens verkan är följande. Antages, att
axeln 1 med höljet 2 försättes i rotation och att
belastningen på axeln 3 är liten, så kommer tydligen
axeln 3 att drivas med samma hastighet som axeln 1
genom förmedling av den i pumpverket 2, 5
innestängda tryckvätskan, under det att i pumpverket 2, 7
endast förekommer en cirkulation av vätskan mellan
nämnda pumpverks tryck- och sugrum. Ökas härefter
belastningen, dvs det vridande momentet hos den
drivna axeln 3, så ökas även trycket i pumpverket 2, 5
och når slutligen det värde, vid vilket den
fjäderbelas-tade ventilen 12 öppnar förbindelsen mellan de båda
pumpverkens tryckrum. Härvid uppstår på i och för
sig känt sätt mellan nämnda pumpverk en
pumpverkan, och axelns 3 rotationshastighet kommer att
minskas till en grad, som står i ett direkt förhållande till
de båda pumpverkens volymetriska kapaciteter, så att,
om exempelvis pumpverkets 2, 5 volymetriska
kapacitet vid en viss rotationshastighet är dubbelt så stor
som pumpverkets 2, 7 volymetriska kapacitet vid
samma hastighet, rotationshastigheten för axeln 3 blir
lika med hälften av axelns 1 rotationshastighet. Minskas
belastningen på axeln 3 till ett visst värde, så minskas
även trycket i pumpverket 2,5 i motsvarande grad,
och ventilen 12 återföres av fjädern 13 automatiskt till
viloläget, fig. 1, så att direkt koppling erhålles.
Genom den beskrivna anordningen erhålles således under
ett visst vridande moment hos den drivna axeln 3
automatiskt direkt koppling och över nämnda vridande
moment automatiskt utväxling.
Uppfinningen är givetvis — framhåller
uppfinnaren —• icke begränsad till den här visade
utföringsformen, utan kan även tillämpas i de fall, där
pumpverket 2, 7 består av flera av varandra oberoende
pumpelement, vardera försett med en ventilanordning
enligt uppfinningen, vilka påpverkas successivt vid
olika tryck. Pumpelementen kunna tydligen även
bestå av kolvpuimpar.
Anordningen kan vidare vara försedd dels med
en automatiskt verkande regleringsanordning, som
under ett visst varvantal hos den drivande delen
åstadkommer frigång, dels med en likaledes automatiskt verkande
regleringsanordning, som över ett visst varvantal hos
den drivande delen åstadkommer direkt koppling
oberoende av den tillfälliga storleken av det vridande
momentet hos den drivna delen.
K. Nn.
