290 ,
INDUSTRITIDNINGEN NORDEN

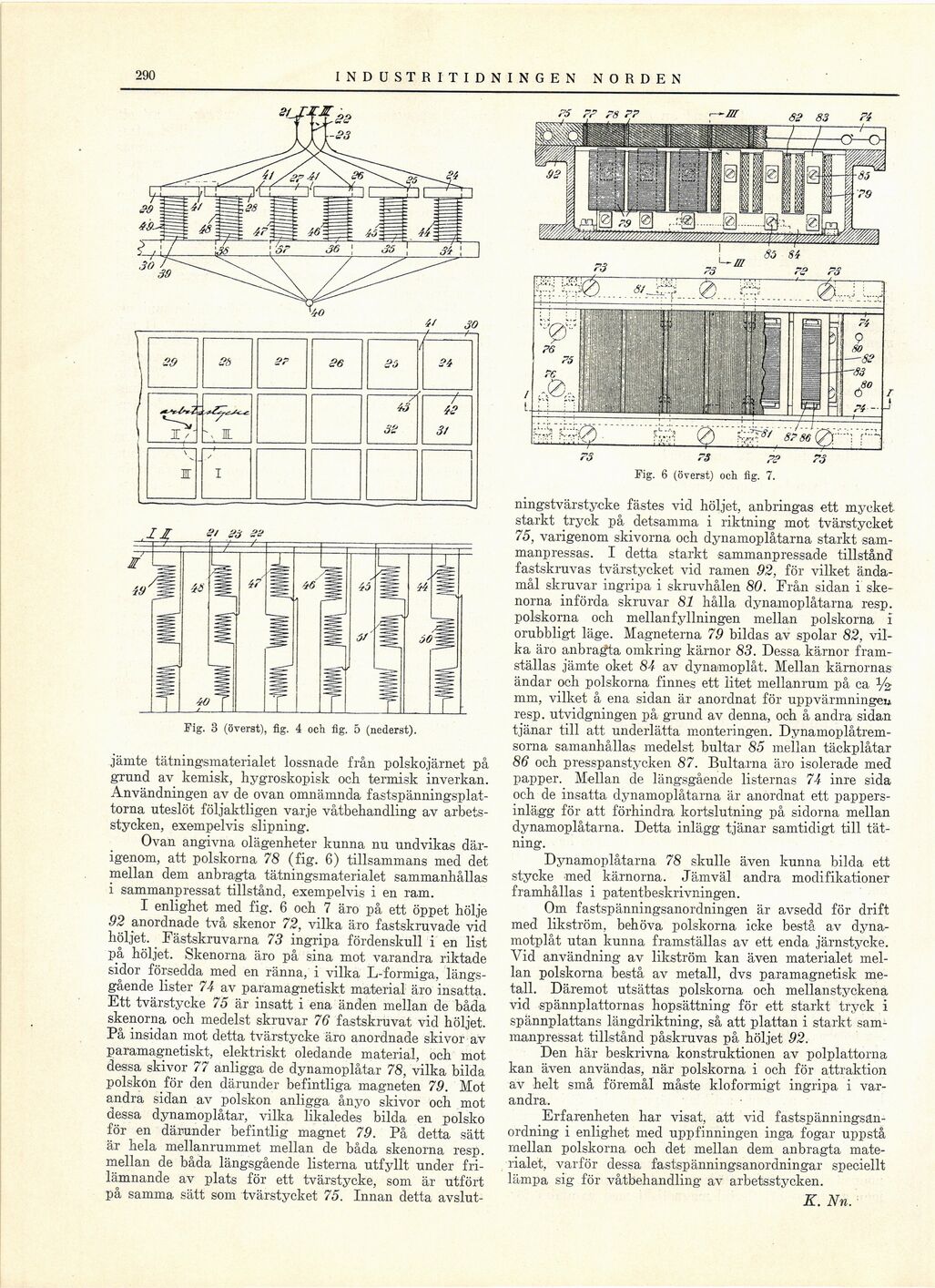

Fig. 3 (överst), fig. 4 och fig. 5 (nederst).
jämte tätningsmaterialet lossnade från polskojärnet på
grund av kemisk, hygroskopisk och termisk inverkan.
Användningen av de ovan omnämnda
fastspänningsplat-torna uteslöt följaktligen varje våtbehandling av
arbetsstycken, exempelvis slipning.
Ovan angivna olägenheter kunna nu undvikas
därigenom, att polskorna 78 (fig. 6) tillsammans med det
mellan dem anbragta tätningsmaterialet sammanhållas
i sammanpressat tillstånd, exempelvis i en ram.
I enlighet med fig. 6 och 7 äro på ett öppet hölje
92 anordnade två skenor 72, vilka äro fastskruvade vid
höljet. Fästskruvarna 73 ingripa fördenskull i en list
på höljet. Skenorna äro på sina mot varandra riktade
sidor försedda med en ränna, i vilka L-formiga,
längsgående lister 74 av paramagnetiskt material äro insatta.
Ett tvärstycke 75 är insatt i ena änden mellan de båda
skenorna och medelst skruvar 76 fastskruvat vid höljet.
På insidan mot detta tvärstycke äro anordnade skivor av
paramagnetiskt, elektriskt oledande material, och mot
dessa skivor 77 anligga de dynamoplåtar 78, vilka bilda
polskön för den därunder befintliga magneten 79. Mot
andra sidan av polskon anligga ånyo skivor och mot
dessa dynamoplåtar, vilka likaledes bilda en polsko
för en därunder befintlig magnet 79. På detta sätt
är hela mellanrummet mellan de båda skenorna resp.
mellan de båda längsgående listerna utfyllt under
fri-lämnande av plats för ett tvärstycke, som är utfört
på samma sätt som tvärstycket 75. Innan detta avslut-
"3 ?£>
Fig. 6 (överst) och fig. 7.
ningstvärstycke fästes vid höljet, anbringas ett mycket
starkt tryck på detsamma i riktning mot tvärstycket
75, varigenom skivorna och dynamoplåtarna starkt
sammanpressas. I detta starkt sammanpressade tillstånd
fastskruvas tvärstycket vid ramen 92, för vilket
ändamål skruvar ingripa i skruvhålen 80. Från sidan i
skenorna införda skruvar 81 hålla dynamoplåtarna resp.
polskorna och mellanfyllningen mellan polskorna i
orubbligt läge. Magneterna 79 bildas av spolar 82,
vilka äro anbragta omkring kärnor 83. Dessa kärnor
framställas jämte oket 84 av dynamoplåt. Mellan kärnornas
ändar och polskorna finnes ett litet mellanrum på ca V2
mm, vilket å ena sidan är anordnat för uppvärmningen
resp. utvidgningen på grund av denna, och å andra sidan
tjänar till att underlätta monteringen.
Dynamoplåtrem-sorna samanhållas medelst bultar 85 mellan täckplåtar
86 och presspanstycken 87. Bultarna äro isolerade med
papper. Mellan de längsgående listernas 74 inre sida
och de insatta dynamoplåtarna är anordnat ett
pappers-inlägg för att förhindra kortslutning på sidorna mellan
dynamoplåtarna. Detta inlägg tjänar samtidigt till
tätning.
Dynamoplåtarna 78 skulle även kunna bilda ett
stycke med kärnorna. Jämväl andra modifikationer
framhållas i patentbeskrivningen.
Om fastspänningsanordningen är avsedd för drift
med likström, behöva polskorna icke bestå av
dyna-motplåt utan kunna framställas av ett enda järnstycke.
Vid användning av likström kan även materialet
mellan polskorna bestå av metall, dvs paramagnetisk
metall. Däremot utsättas polskorna och mellanstyckena
vid spännplattornas hopsättning för ett starkt tryck i
spännplattans längdriktning, så att plattan i starkt
sammanpressat tillstånd påskruvas på höljet 92.
Den här beskrivna konstruktionen av polplattorna
kan även användas, när polskorna i och för attraktion
av helt små föremål måste kloformigt ingripa i
varandra.
Erfarenheten har visat, att vid
fastspänningsän-ordning i enlighet med uppfinningen inga fogar uppstå
mellan polskorna och det mellan dem anbragta
materialet, varför dessa fastspänningsanordningar speciellt
lämpa sig för våtbehandling av arbetsstycken.
K. Nn.
