Utgives och redigeras av
ingenjör Chr. Sylwan.
Publikationsorgan för Svenska
Uppfinnareföreningen o.
Stockholms Allm. Tekniker förband.

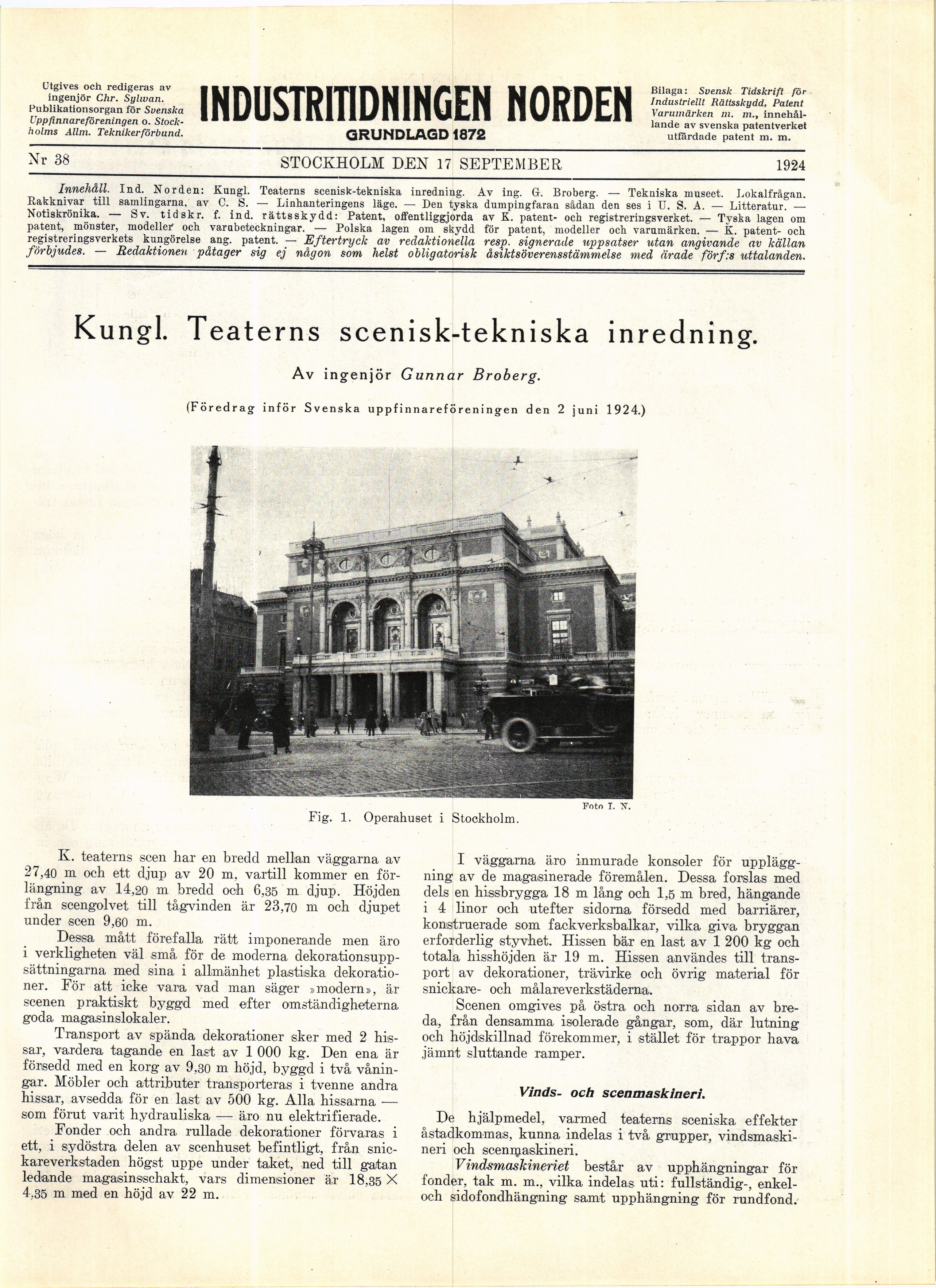

INDUSTRITIDNINGEN NORDEN
GRUNDLAGD 1872
Bilaga: Svensk Tidskrift för
Industriellt Rättsskydd, Patent
Varumärken m. m.,
innehållande av svenska patentverket
utfärdade patent m. m.
Nr 38
STOCKHOLM DEN 17 SEPTEMBER
1924
Innehåll. Ind. Norden: Kungl. Teaterns scenisk-tekniska inredning. Av ing. G. Broberg. — Tekniska museet. Lokalfrågan.
Rakknivar till samlingarna, av C. S. — Linhanteringens läge. — Den tyska dumpingfaran sådan den ses i U. S. A. — Litteratur. —
Notiskrönika. — Sv. tid skr. f. ind. rättsskydd: Patent, offentliggjorda av K. patent- och registreringsverket. — Tyska lagen om
patent, mönster, modeller och varabeteckningar. — Polska lagen om skydd för patent, modeller och varumärken. — K. patent- och
registreringsverkets kungörelse ang. patent. — Eftertryck av redaktionella resp. signerade uppsatser utan angivande av källan
förbjudes. — Redaktionen påtager sig ej någon som helst obligatorisk åsiktsöverensstämmelse med ärade förf:s uttalanden.
Kungl. Teaterns scenisk-tekniska inredning.
Av ingenjör Gunnar Broberg.
(Föredrag inför Svenska uppfinnareföreningen den 2 juni 1924.)
Fig. 1. Operahuset i Stockholm.
K. teaterns scen har en bredd mellan väggarna av
27,40 m och ett djup av 20 m, vartill kommer en
förlängning av 14,20 m bredd och 6,35 m djup. Höjden
från scengolvet till tågvinden är 23,70 m och djupet
under scen 9,60 m.
Dessa mått förefalla rätt imponerande men äro
i verkligheten väl små för de moderna
dekorationsuppsättningarna med sina i allmänhet plastiska
dekorationer. För att icke vara vad man säger »modern», är
scenen praktiskt byggd med efter omständigheterna
goda magasinslokaler.
Transport av spända dekorationer sker med 2
hissar, vardera tagande en last av 1 000 kg. Den ena är
försedd med en korg av 9,30 m höjd, byggd i två
våningar. Möbler och attributer transporteras i tvenne andra
hissar, avsedda för en last av 500 kg. Alla hissarna —
som förut varit hydrauliska — äro nu elektrifierade.
Fonder och andra rullade dekorationer förvaras i
ett, i sydöstra delen av scenhuset befintligt, från
snickareverkstaden högst uppe under taket, ned till gatan
ledande magasinsschakt, vars dimensioner är 18,35 X
4,35 m med en höjd av 22 m.
I väggarna äro inmurade konsoler för
uppläggning av de magasinerade föremålen. Dessa forslas med
dels en hissbrygga 18 m lång och 1,5 m bred, hängande
i 4 linor och utefter sidorna försedd med barriärer,
konstruerade som fackverksbalkar, vilka giva bryggan
erforderlig styvhet. Hissen bär en last av 1 200 kg och
totala hisshöjden är 19 m. Hissen användes till
transport av dekorationer, trävirke och övrig material för
snickare- och målareverkstäderna.
Scenen omgives på östra och norra sidan av
breda, från densamma isolerade gångar, som, där lutning
och höjdskillnad förekommer, i stället för trappor hava
jämnt sluttande ramper.
Vinds- och scenmaskineri.
De hjälpmedel, varmed teaterns sceniska effekter
åstadkommas, kunna indelas i två grupper,
vindsmaskineri och scenmaskineri.
Vindsmaskineriet består av upphängningar för
fonder, tak m. m., vilka indelas uti: fullständig-, enkel
-och sidofondhängning samt upphängning för rundfond.
