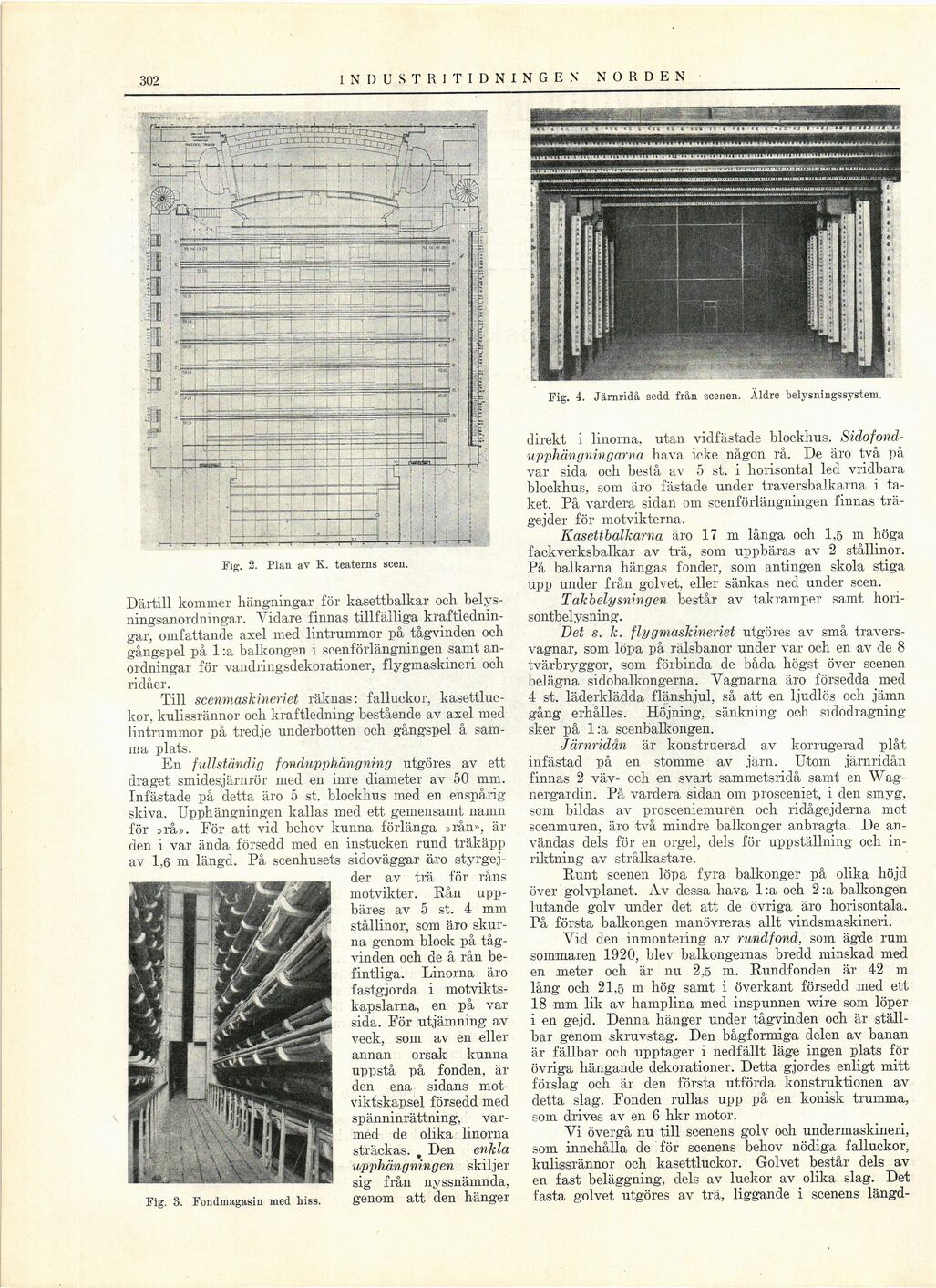

302
INDUSTRITIDNINGEN NORDEN
Fig. 2. Plan av K. teaterns scen.
direkt i linorna, utan vidfästade blockhus.
Sidofond-upphängningarna hava icke någon rå. De äro två på
var sida och bestå av 5 st. i horisontal led vridbara
blockhus, som äro fästade under traversbalkarna i
taket. På vardera sidan om scenförlängningen finnas
trä-gejder för motvikterna.
Kasettbalkama äro 17 m långa och 1,5 m höga
fackverksbalkar av trä, som uppbäras av 2 stållinor.
På balkarna hängas fonder, som antingen skola stiga
upp under från golvet, eller sänkas ned under scen.
Takbelysningen består av takramper samt
horisontbelysning.
Det s. k. fly g maskineriet utgöres av små
travers-vagnar, som löpa på rälsbanor under var och en av de 8
tvärbryggor, som förbinda de båda högst över scenen
belägna sidobalkongerna. Vagnarna äro försedda med
4 st. läderklädda flänshjul, så att en ljudlös och jämn
gång erhålles. Höjning, sänkning och sidodragning
sker på l:a scenbalkongen.
Järnridån är konstruerad av korrugerad plåt
infästad på en stomme av järn. Utom järnridån
finnas 2 väv- och en svart sammetsridå samt en
Wag-nergardin. På vardera sidan om prosceniet, i den smyg,
som bildas av prosceniemurén och ridågejderna mot
scenmuren, äro två mindre balkonger anbragta. De
användas dels för en orgel, dels för uppställning och
inriktning av strålkastare.
Runt scenen löpa fyra balkonger på olika höjcl
över golvplanet. Av dessa hava l:a och 2:a balkongen
lutande golv under det att de övriga äro horisontala.
På första balkongen manövreras allt vindsmaskineri.
Vid den inmontering av rundfond, som ägde rum
sommaren 1920, blev balkongernas bredd minskad med
en meter och är nu 2,5 m. Rundfonden är 42 m
lång och 21,5 m hög samt i överkant försedd med ett
18 mm lik av hamplina med inspunnen wire som löper
i en gejd. Denna hänger under tågvinden och är
ställbar genom skruvstag. Den bågformiga delen av banan
är fällbar och upptager i nedfällt läge ingen plats för
övriga hängande dekorationer. Detta gjordes enligt mitt
förslag och är den första utförda konstruktionen av
detta slag. Fonden rullas upp på en konisk trumma,
som drives av en 6 hkr motor.
Vi övergå nu till scenens golv och undermaskineri,
som innehålla de för scenens behov nödiga falluckor,
kulissrännor och kasettluckor. Golvet består dels av
en fast beläggning, dels av luckor av olika slag. Det
fasta golvet utgöres av trä, liggande i scenens längd-
Fig. 4. Järnridå sedd från scenen. Äldre belysningssystem.
Därtill kommer hängningar för kasettbalkar och
belysningsanordningar. Vidare finnas tillfälliga
kraftledningar, omfattande axel med lintrummor på tågvinden och
gångspel på 1 :a balkongen i scenförlängningen samt
anordningar för vandringsdekorationer, flygmaskineri och
ridåer.
Till scenmaskineriet räknas: falluckor,
kasettluckor, kulissrännor och kraftledning bestående av axel med
lintrummor på tredje underbotten och gångspel å
samma plats.
En fullständig fondupphängning utgöres av ett
draget smidesjärnrör med en inre diameter av 50 mm.
Infästade på detta äro 5 st. blockhus med en enspårig
skiva. Upphängningen kallas med ett gemensamt namn
för »rå». För att vid behov kunna förlänga »rån», är
den i var ända försedd med en instucken rund träkäpp
av 1,6 m längd. På scenhusets sidoväggar äro styrgej-
der av trä för råns
motvikter. Rån
uppbäres av 5 st. 4 mm
stållinor, som äro
skurna genom block på
tåg-vinden och de å rån
befintliga. Linorna äro
fastgjorda i
motviktskapslarna, en på var
sida. För utjämning av
veck, som av en eller
annan orsak kunna
uppstå på fonden, är
den ena sidans
motviktskapsel försedd med
spänninrättning,
varmed de olika linorna
sträckas. , Den enkla
upphängningen skiljer
sig från nyssnämnda,
genom att den hänger
Fig. 3. Fondmagasin med hiss.
