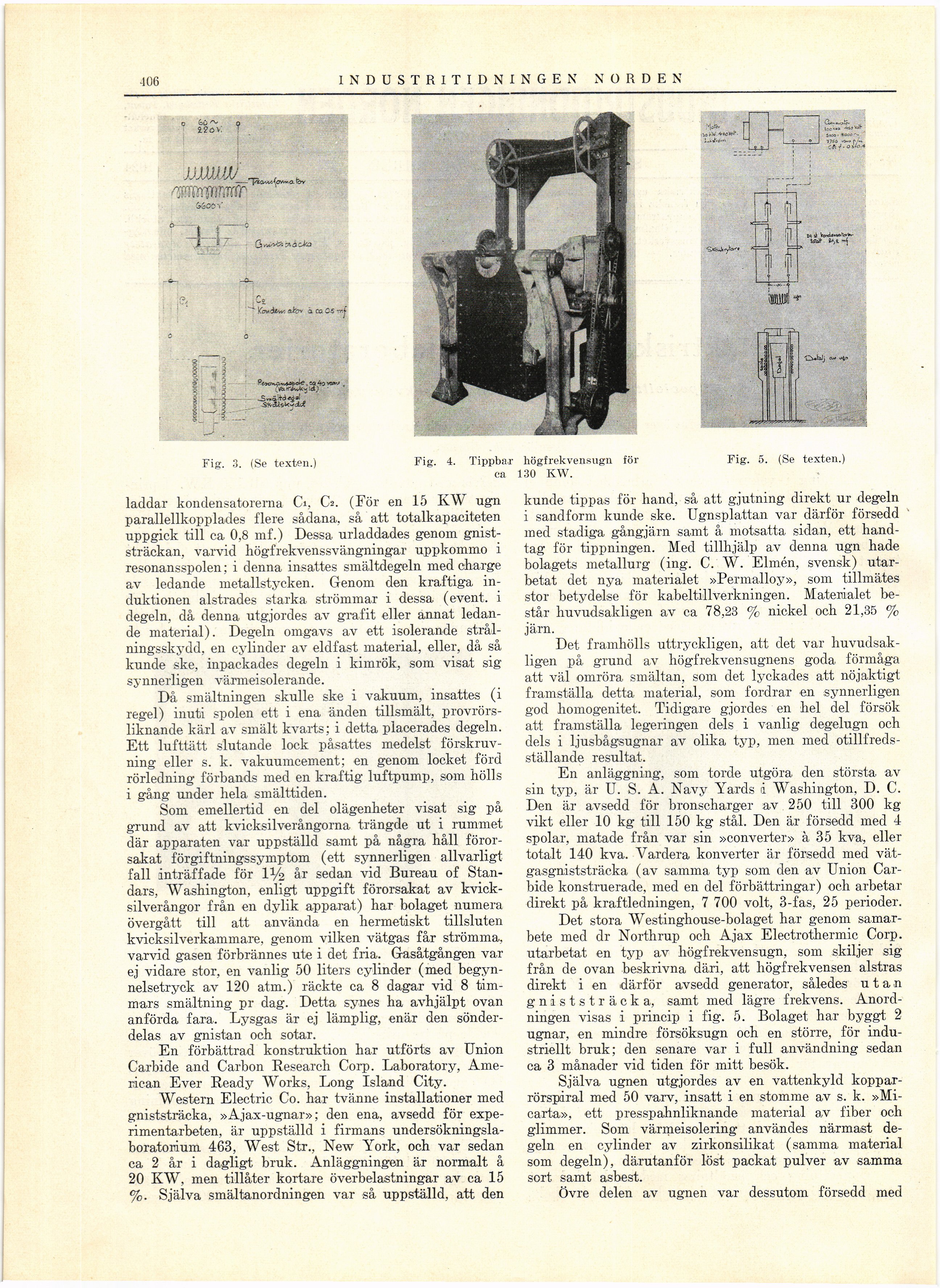

106
INDUSTRI TID NINGEN NORDEN
Fig. 4. Tippbar högfrekvensugn för
ca 130 KW.
Fig. 3. (Se texten.)
laddar kondensatorerna C», Ca. (För en 15 KW ugn
parallellkopplades flere sådana, så att totalkapaciteten
uppgick till ca 0,8 mf.) Dessa urladdades genom
gnist-sträckan, varvid högfrekvenssvängningar uppkommo i
resonansspolen; i denna insattes smältdegeln med charge
av ledande metallstycken. Genom den kraftiga
induktionen alstrades starka strömmar i dessa (event. i
degeln, då denna utgjordes av grafit eller annat
ledande material). Degeln omgavs av ett isolerande
strålningsskydd, en cylinder av eldfast material, eller, då så
kunde ske, inpackades degeln i kimrök, som visat sig
synnerligen värmeisolerande.
Då smältningen skulle ske i vakuum, insattes (i
regel) inuti spolen ett i ena änden tillsmält,
provrörs-liknande kärl av smält kvarts; i detta placerades degeln.
Ett lufttätt slutande lock påsattes medelst
förskruv-ning eller s. k. vakuumcement; en genom locket förd
rörledning förbands med en kraftig luftpump, som hölls
i gång under hela smälttiden.
Som emellertid en del olägenheter visat sig på
grund av att kvicksilverångorna trängde ut i rummet
där apparaten var uppställd samt på några håll
förorsakat förgiftningssymptom (ett synnerligen allvarligt
fall inträffade för 1% år sedan vid Bureau of
Stan-dars, Washington, enligt uppgift förorsakat av
kvicksilverångor från en dylik apparat) har bolaget numera
övergått till att använda en hermetiskt tillsluten
kvicksilverkammare, genom vilken vätgas får strömma,
varvid gasen förbrännes ute i det fria. Gasåtgången var
ej vidare stor, en vanlig 50 liters cylinder (med
begynnelsetryck av 120 atm.) räckte ca 8 dagar vid 8
timmars smältning pr dag. Detta synes ha avhjälpt ovan
anförda fara. Lysgas är ej lämplig, enär den
sönderdelas av gnistan och sotar.
En förbättrad konstruktion har utförts av Union
Carbide and Carbon Research Corp. Laboratory,
American Ever Ready Works, Long Island City.
Western Electric Co. har tvänne installationer med
gniststräcka, »Ajax-ugnar»; den ena, avsedd för
experimentarbeten, är uppställd i firmans
undersökningsla-boratonium 463, West Str., New York, och var sedan
ca 2 år i dagligt bruk. Anläggningen är normalt å
20 KW, men tillåter kortare överbelastningar av ca 15
%. Själva smältanordningen var så uppställd, att den
Fig. 5. (Se texten.)
kunde tippas för hand, så att gjutning direkt ur degeln
i sandform kunde ske. Ugnsplattan var därför försedd
med stadiga gångjärn samt å motsatta sidan, ett
handtag för tippningen. Med tillhjälp av denna ugn hade
bolagets metallurg (ing. C. W. Elmén, svensk)
utarbetat det nya materialet »Permalloy», som tillmätes
stor betydelse för kabeltillverkningen. Materialet
består huvudsakligen av ca 78,23 % nickel och 21,35 %
järn.
Det framhölls uttryckligen, att det var
huvudsakligen på grund av högfrekvensugnens goda förmåga
att väl omröra smältan, som det lyckades att nöjaktigt
framställa detta material, som fordrar en synnerligen
god homogenitet. Tidigare gjordes en hel del försök
att framställa legeringen dels i vanlig degelugn och
dels i ljusbågsugnar av olika typ, men med
otillfredsställande resultat.
En anläggning, som torde utgöra den största av
sin typ, är U. S. A. Navy Yards i Washington, D. C.
Den är avsedd för bronscharger av 250 till 300 kg
vikt eller 10 kg till 150 kg stål. Den är försedd med 4
spolar, matade från var sin »eonverter» å 35 kva, eller
totalt 140 kva. Vardera konverter är försedd med
vät-gasgniststräeka (av samma typ som den av Union
Carbide konstruerade, med en del förbättringar) och arbetar
direkt på kraftledningen, 7 700 voit, 3-fas, 25 perioder.
Det stora Westinghouse-bolaget har genom
samarbete med dr Northrup och Ajax Electrothermic Corp.
utarbetat en typ av högfrekvensugn, som skiljer sig
från de ovan beskrivna däri, att liögfrekvensen alstras
direkt i en därför avsedd generator, således utan
gniststräcka, samt med lägre frekvens.
Anordningen visas i princip i fig. 5. Bolaget har byggt 2
ugnar, en mindre försöksugn och en större, för
industriellt bruk; den senare var i full användning sedan
ca 3 månader vid tiden för mitt besök.
Själva ugnen utgjordes av en vattenkyld
koppar-rörspiral med 50 varv, insatt i en stomme av s. k.
»Mi-carta», ett presspahnliknande material av fiber och
glimmer. Som värmeisolering användes närmast
degeln en cylinder av zirkonsilikat (samma material
som degeln), därutanför löst packat pulver av samma
sort samt asbest.
Övre delen av ugnen var dessutom försedd med
