134
INDUSTRITIDNINGEN NOR D E N
relse nedåt rotera kontaktsegmenten 58 och 59
medsols.
Under hisskorgens rörelse kan inträffa slirning,
töjning eller hopdragning av linorna. Den Boyceska
justeringsanordningen vid sådana fall framgår av det
följande. För att justeringsanordningen skall inställa
våningsregulatorn i dess rätta läge i förhållande till
hisskorgen är det nödvändigt att våningsregulatorns
relativa läge i förhållande till hisskorgen är förskjutet
före hisskorgens i det ögonblick, då
justeringsanordningen börjar att utföra sin verkan. Om sålunda
våningsregulatorns relativa läge befinner sig efter hisskorgen,
utför justeringsanordningen icke sin verkan förrän efter
det att hisskorgens rörelseriktning omkastats. I det
följande göres det antagandet att våningsregulatorn
förskjutits före hisskorgen på grund av slirning, töjning
eller hopdragning av linorna, att hisskorgen befinner
sig vid det nedersta stannplanet, såsom angives i
figuren, och att den skall igångsättas från detta läge för
att röra sig uppåt.
Viel hisskorgens rörelse uppåt kommer en
strömbrytare E å hisskorgen i beröring med en kam G å
hissschaktets vägg på något lämpligt ställe. Denna kam
öppnar kontakten i strömbrytaren, men innan detta
skett, har strömbrytarens A rulle fallit in i urtagningen
å den roterande kamskivan 47 och slutit en strömkrets
genom strömbrytarens A slutna kontakter,
strömbrytaren E, magnetlindningen av justeringsanordningen D
samt strömbrytaren P, vilken är sluten vid detta
tidsmoment. Magneten i justeringsanordningen D drager nu
ned sitt ankare, vilket i sin ordning drager ned dess
stång och klinkor 23. Skulle stoppstycket 26 å drivked-
jan komma i beröring med en av klinkorna, stoppar
denna senare stoppstyckets och kedjans rörelse. Magnetens
attraherande verkan å ankaret är tillräcklig, för att
friktionen mellan kedjehjulet 29 och friktionsskivorna
å ömse sidor om detsamma skall övervinnas.
Följaktligen stoppa klinkorna stoppstyckets och kedjans rörelse,
tills strömbrytaren E öppnas genom beröringen av dess
rulle med kammen G, då stoppstycket tillåtes att
passera vidare och kedjan återtager sin rörelse. Denna
förklaring tydliggör justeringsanordningens verkan, när
våningsregulatorn är förskjuten i förhållande till den
rörliga hisskorgen och framför sitt rätta läge. Om
våningsregulatorn är förskjuten bakom sitt rätta
relativa läge i förhållande till hisskorgen, äger en
motsvarande justering rum vid hisskorgens rörelse nedåt, då
den andra klinkan 23 kommer i verksamhet.
När det icke är någon slirning, töjning eller
hopdragning i linorna, så att våningsregulatorn är i det rätta
läget i förhållande till hisskorgen, går stoppstycket på
kedjan fritt under klinkorna under det tidsmoment, då
strömbrytaren E å hisskorgen hålles öppen genom
beröringen med kammen G, i det att stycket 20 upplyftes.
Kamskivan 47, som påverkar strömbrytaren A, är
avsedd att sluta densamma, när hisskorgen befinner sig
på endera sidan av kammen G i schaktet. Med andra
ord, tidsintervallen mellan stängandet av
strömbrytaren A å våningsregulatorn och öppnandet av
strömbrytaren E å hisskorgen motsvarar hisskorgens avstånd på
endera sidan av kammen G vid tiden för slutandet av
strömbrytaren A. Detta avstånd är godtyckligt och det
är inom detta område som justeringsanordningen
funktionerar.
K. Nn.
Armas-regulatorn.
En ny svensk uppfinning på precisionsteknikens område.

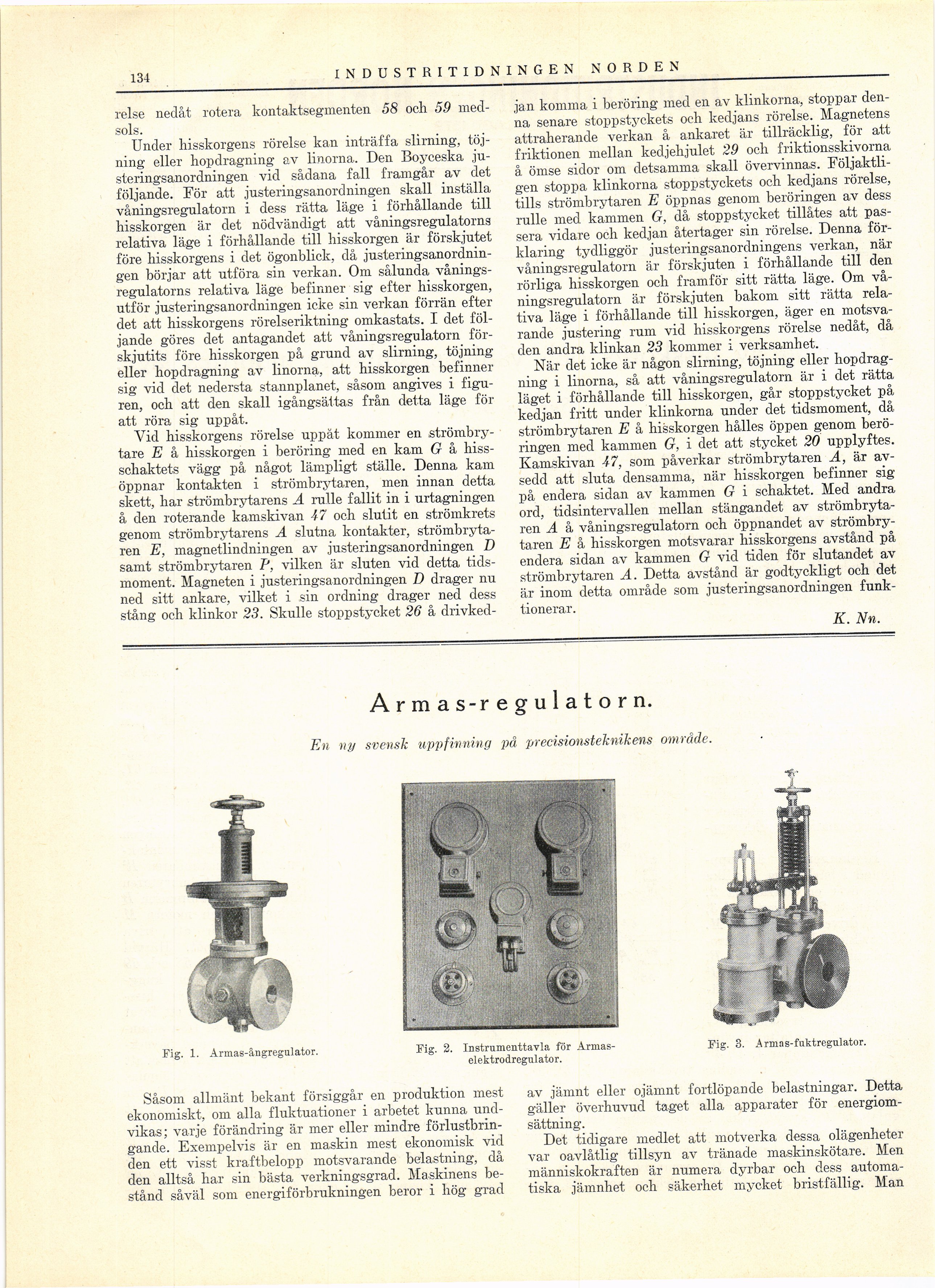

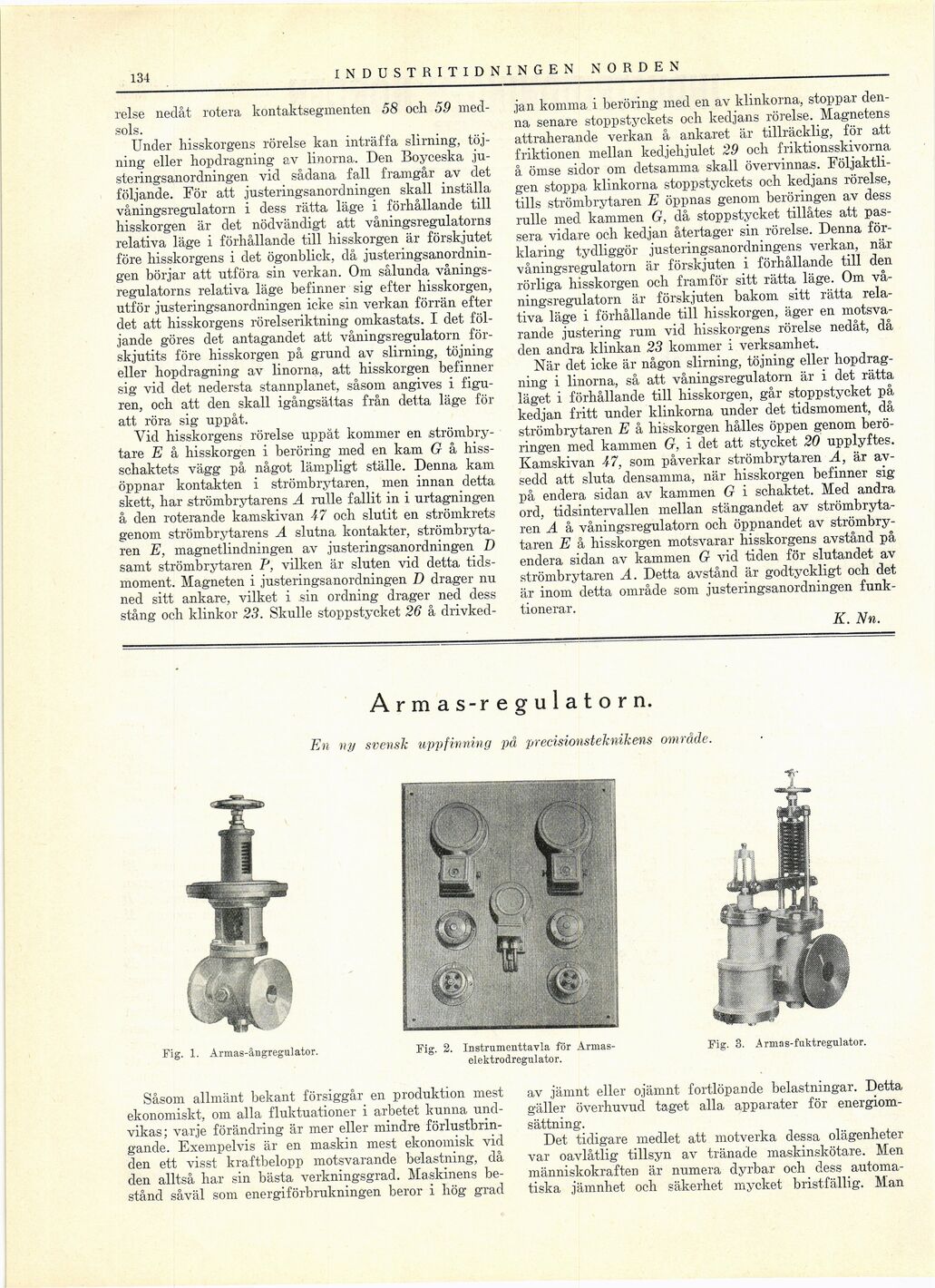

Fig. 1. Armas-ångregulator. Fig. 2. Instrumenttavla för Armas-
elektrodregulator.
Såsom allmänt bekant försiggår en produktion mest
ekonomiskt, om alla fluktuationer i arbetet kunna
undvikas; varje förändring är mer eller mindre
förlustbringande. Exempelvis är en maskin mest ekonomisk vid
den ett visst kraftbelopp motsvarande belastning, då
den alltså har sin bästa verkningsgrad. Maskinens
bestånd såväl som energiförbrukningen beror i hög grad
Fig. 3. Armas-fuktregulator.
av jämnt eller ojämnt fortlöpande belastningar. Detta
gäller överhuvud taget alla apparater för
energiomsättning.
Det tidigare medlet att motverka dessa olägenheter
var oavlåtlig tillsyn av tränade maskinskötare. Men
människokraften är numera dyrbar och dess
automatiska jämnhet och säkerhet mycket bristfällig. Man
