239 INDUSTRI TIDNINGEN NORDEN
" rig. "5. "

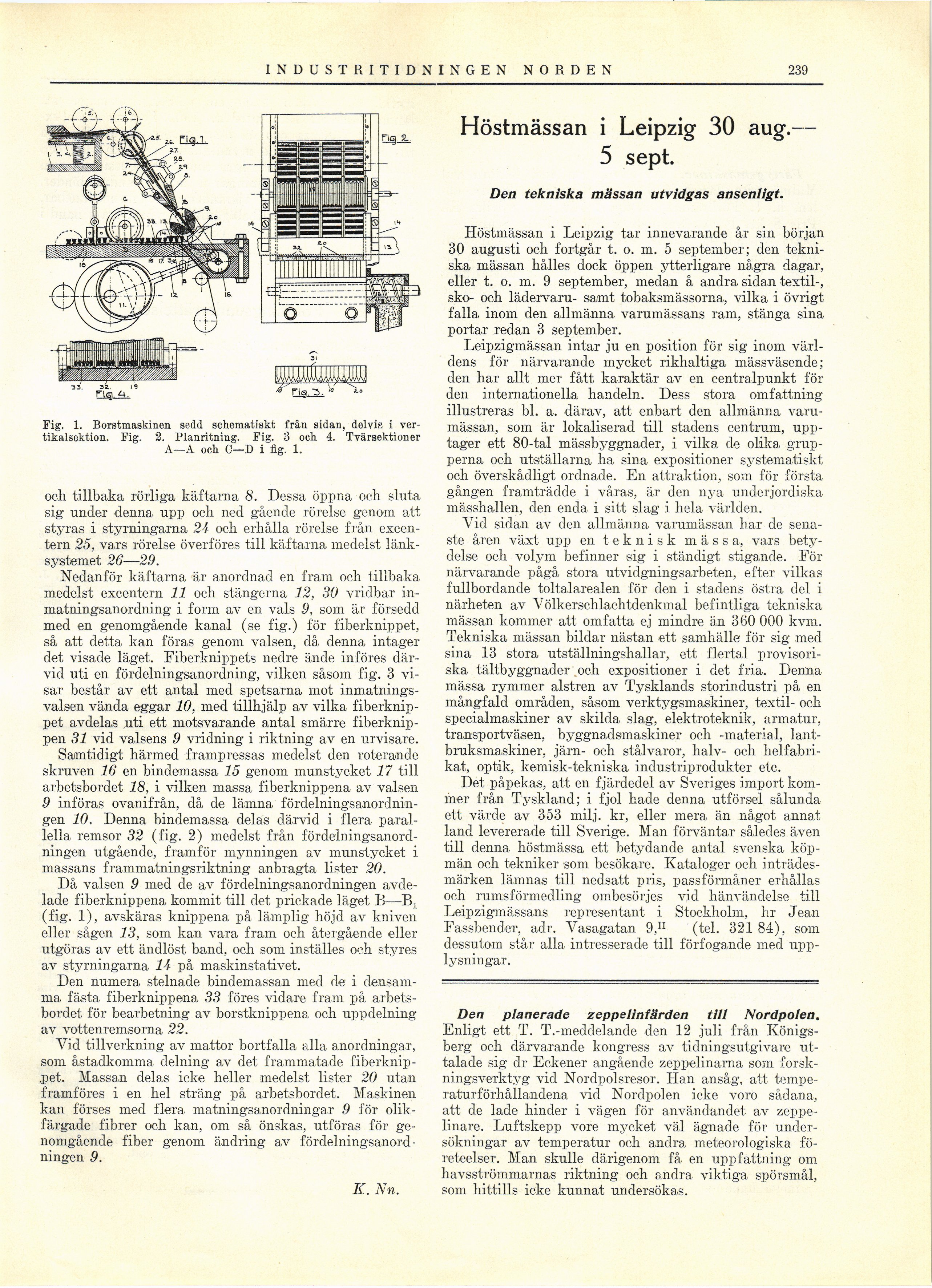

Fig. 1. Borstmaskinen sedd schematiskt från sidan, delvis i
vertikalsektion. Fig. 2. Planritning. Fig. 3 och 4. Tvärsektioner
A—A och C—D i fig. 1.
och tillbaka rörliga käftarna 8. Dessa öppna och sluta
sig under denna upp och ned gående rörelse genom att
styras i styrningarna 24 och erhålla rörelse från
excen-tern 25, vars rörelse överföres till käftarna medelst
länksystemet 26—29.
Nedanför käftarna är anordnad en fram och tillbaka
medelst excentern 11 och stängerna 12, 30 vridbar
inmatningsanordning i form av en vals 9, som är försedd
med en genomgående kanal (se fig.) för fiberknippet,
så att detta kan föras genom valsen, då denna intager
det visade läget. Fiberknippets nedre ände införes
därvid uti en fördelningsanordning, vilken såsom fig. 3
visar består av ett antal med spetsarna mot
inmatnings-valsen vända eggar 10, med tillhjälp av vilka
fiberknippet avdelas uti ett motsvarande antal smärre
fiberknippen 31 vid valsens 9 vridning i riktning av en urvisare.
Samtidigt härmed frampressas medelst den roterande
skruven 16 en bindemassa 15 genom munstycket 17 till
arbetsbordet 18, i vilken massa fiberknippena av valsen
9 införas ovanifrån, då de lämna
fördelningsanordnin-gen 10. Denna bindemassa delas därvid i flera
parallella remsor 32 (fig. 2) medelst från
fördelningsanordningen utgående, framför mynningen av munstycket i
massans frammatningsriktning anbragta lister 20.
Då valsen 9 med de av fördelningsanordningen
avdelade fiberknippena kommit till det prickade läget B—B1
(fig. 1), avskäras knippena på lämplig höjd av kniven
eller sågen 13, som kan vara fram och återgående eller
utgöras av ett ändlöst band, och som inställes oeh styres
av styrningarna 14 på maskinstativet.
Den numera stelnade bindemassan med de i
densamma fästa fiberknippena 33 föres vidare fram på
arbetsbordet för bearbetning av borstknippena och uppdelning
av vottenremsorna 22.
Vid tillverkning av mattor bortfalla alla anordningar,
som åstadkomma delning av det frammatade
fiberknip-pet. Massan delas icke heller medelst lister 20 utan
framföres i en hel sträng på arbetsbordet. Maskinen
kan förses med flera matningsanordningar 9 för
olikfärgade fibrer och kan, om så önskas, utföras för
genomgående fiber genom ändring av
fördelningsanordningen 9.
K. Nn.
Höstmässan i Leipzig 30 aug.—
5 sept.
Den tekniska mässan utvidgas ansenligt.
Höstmässan i Leipzig tar innevarande år sin början
30 augusti och fortgår t. o. m. 5 september; den
tekniska mässan hålles dock öppen ytterligare några dagar,
eller t. o. m. 9 september, medan å andra sidan textil-,
sko- och lädervaru- samt tobaksmässorna, vilka i övrigt
falla inom den allmänna varumässans ram, stänga sina
portar redan 3 september.
Leipzigmässan intar ju en position för sig inom
världens för närvarande mycket rikhaltiga mässväsende;
den har allt mer fått karaktär av en centralpunkt för
den internationella handeln. Dess stora omfattning
illustreras bl. a. därav, att enbart den allmänna
varu-mässan, som är lokaliserad till stadens centrum,
upptager ett 80-tal mässbyggnader, i vilka de olika
grupperna och utställarna ha sina expositioner systematiskt
och överskådligt ordnade. En attraktion, som för första
gången framträdde i våras, är den nya underjordiska
mässhallen, den enda i sitt slag i hela världen.
Vid sidan av den allmänna varumassan har de
senaste åren växt upp en teknisk mässa, vars
betydelse och volym befinner sig i ständigt stigande. För
närvarande pågå stora utvidgningsarbeten, efter vilkas
fullbordande toltalarealen för den i stadens östra del i
närheten av Völkerschlachtdenkmal befintliga tekniska
mässan kommer att omfatta ej mindre än 360 000 kvm.
Tekniska mässan bildar nästan ett samhälle för sig med
sina 13 stora utställningshallar, ett flertal
provisoriska tältbyggnader och expositioner i det fria. Denna
mässa rymmer alstren av Tysklands storindustri på en
mångfald områden, såsom verktygsmaskiner, textil- och
specialmaskiner av skilda slag, elektroteknik, armatur,
transportväsen, byggnadsmaskiner och -material,
lantbruksmaskiner, järn- och stålvaror, halv- och
helfabrikat, optik, kemisk-tekniska industriprodukter etc.
Det påpekas, att en fjärdedel av Sveriges import
kommer från Tyskland; i fjol hade denna utförsel sålunda
ett värde av 353 milj. kr, eller mera än något annat
land levererade till Sverige. Man förväntar således även
till clenna höstmässa ett betydande antal svenska
köpmän och tekniker som besökare. Kataloger och
inträdes-märken lämnas till nedsatt pris, passförmåner erhållas
och rums förmedling ombesörjes vid hänvändelse till
Leipzigmässans representant i Stockholm, hr Jean
Fassbender, adr. Vasagatan 9,11 (tel. 321 84), som
dessutom står alla intresserade till förfogande med
upplysningar.
Den planerade zeppelinfärden till Nordpolen.
Enligt ett T. T.-meddelande den 12 juli från
Königsberg och därvarande kongress av tidningsutgivare
uttalade sig dr Eckener angående zeppelinama som
forskningsverktyg viel Nordpolsresor. Han ansåg, att
temperaturförhållandena vid Nordpolen icke voro sådana,
att de lade hinder i vägen för användandet av
zeppelinare. Luftskepp vore mycket väl ägnade för
undersökningar av temperatur och andra meteorologiska
företeelser. Man skulle därigenom få en uppfattning om
havsströmmarnas riktning och andra viktiga spörsmål,
som hittills icke kunnat undersökas.
