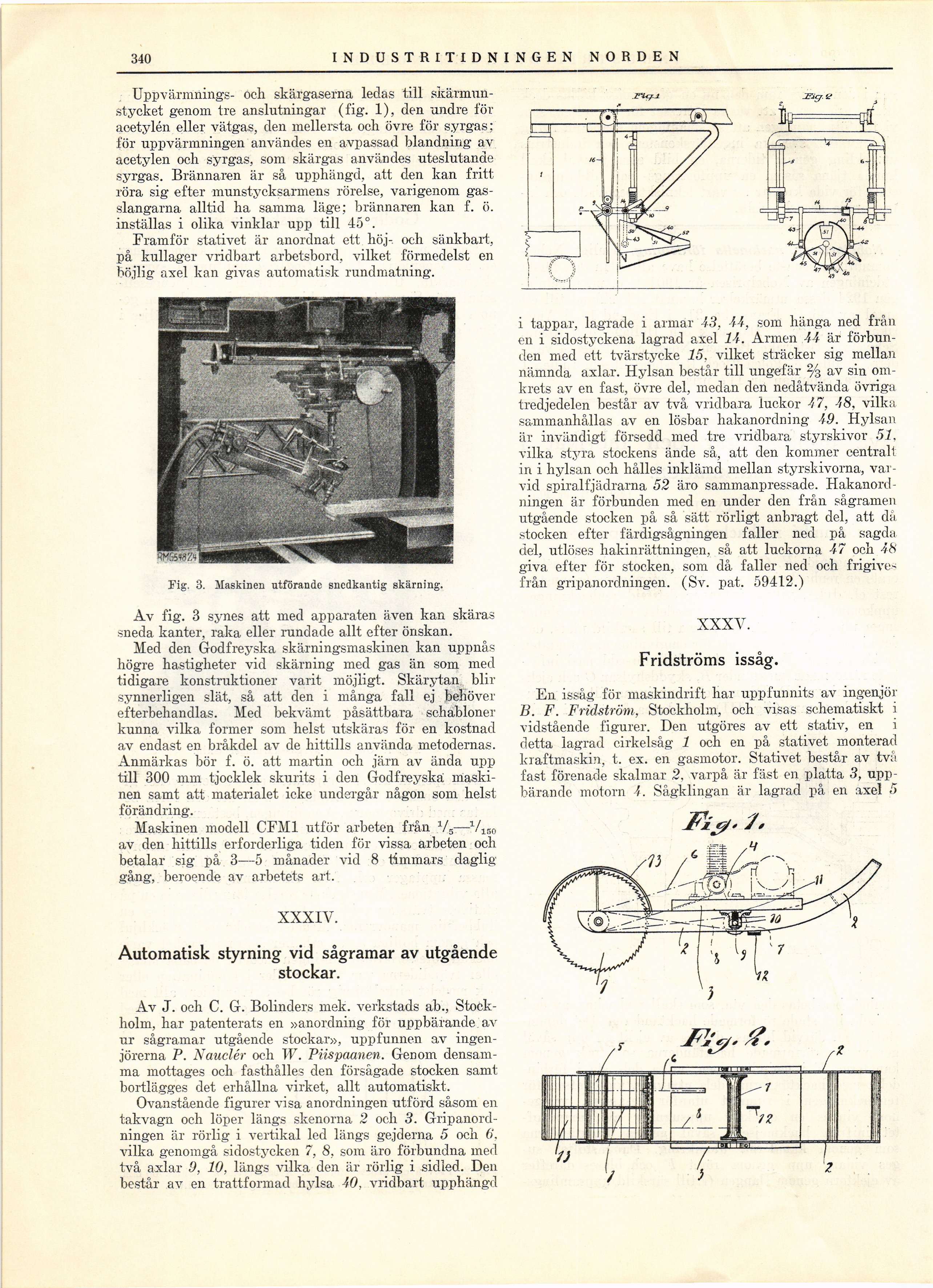

324
INDUSTRI TIDNING EN NORDEN 340
Uppvärmnings- och skärgaserna ledas till
skärmunstycket genom tre anslutningar (fig. 1), den undre för
acetylén eller vätgas, den mellersta och övre för syrgas;
för uppvärmningen användes en avpassad blandning av
acetylen och syrgas, som skärgas användes uteslutande
syrgas. Brännaren är så upphängd, att den kan fritt
röra sig efter munstycksarmens rörelse, varigenom
gasslangarna alltid ha samma läge; brännaren kan f. ö.
inställas i olika vinklar upp till 45°.
Framför stativet är anordnat ett höj- och sänkbait,
på kullager vridbart arbetsbord, vilket förmedelst en
böjlig axel kan givas automatisk rundmatning.
rhji
Av fig. 3 synes att med apparaten även kan skäras
sneda kanter, raka eller rundade allt efter önskan.
Med den Godfreyska skärningsmaskinen kan uppnås
högre hastigheter vid skärning med gas än som med
tidigare konstruktioner varit möjligt. Skärytan blir
synnerligen slät, så att den i många fall ej behöver
efterbehandlas. Med bekvämt påsättbara schabloner
kunna vilka former som helst utskäras för en kostnad
av endast en bråkdel av de hittills använda metodernas.
Anmärkas bör f. ö. att martin och järn av ända upp
till 300 mm tjocklek skurits i den Godfreyska
maskinen samt att materialet icke undergår någon som helst
förändring.
Maskinen modell CFM1 utför arbeten från V5—V150
av den hittills erforderliga tiden för vissa arbeten och
betalar sig på 3—5 månader vid 8 timmars daglig
gång, beroende av arbetets art.
XXXIV.
Automatisk styrning vid sågramar av utgående
stockar.
Av J. och C. G. Bolinders mek. verkstads ab.,
Stockholm, har patenterats en »anordning för uppbärande av
ur sågramar utgående stockar», uppfunnen av
ingenjörerna P. Nauclér och W. Piispaanen. Genom
densamma mottages och fasthålles den försågade stocken samt
bortlägges det erhållna virket, allt automatiskt.
Ovanstående figurer visa anordningen utförd såsom en
takvagn och löper längs skenorna 2 och 3.
Gripanord-ningen är rörlig i vertikal led längs gejderna 5 och 6,
vilka genomgå sidostycken 7, 8, som äro förbundna med
två axlar 9, 10, längs vilka den är rörlig i sidled. Den
består av en trattformad hylsa 40, vridbart upphängd
i tappar, lagrade i armar 43, 44, som hänga ned från
en i sidostyckena lagrad axel 14. Armen 44 är
förbunden med ett tvärstycke 15, vilket sträcker sig mellan
nämnda axlar. Hylsan består till ungefär % av sin
omkrets av en fast, övre del, medan den nedåtvända övriga
tredjedelen består av två vridbara luckor 47, 48, vilka
sammanhållas av en lösbar hakanordning 49. Hylsan
är invändigt försedd med tre vridbara styrskivor 51.
vilka stjTa stockens ände så, att den kominer centralt
in i hylsan och hålles inklämd mellan styrskivorna,
varvid spiralfjädrarna 52 äro sammanpressade. Hakanord
-ningen är förbunden med en under den från sågramen
utgående stocken på så sätt rörligt anbragt del, att då
stocken efter färdigsågningen faller ned på sagda
del, utlöses hakinrättningen, så att luckorna 47 och 48
giva efter för stocken, som då faller ned och fri
give-från gripanordningen. (Sv. pat. 59412.)
XXXV.
Fridströms issåg.
En issåg för maskindrift har uppfunnits av ingenjör
B. F. Fridström, Stockholm, och visas schematiskt i
vidstående figurer. Den utgöres av ett stativ, en i
detta lagrad cirkelsåg 1 och en på stativet monterad
kraftmaskin, t. ex. en gasmotor. Stativet består av två
fast förenade skalmar 2, varpå är fäst en platta 3,
uppbärande motorn 4. Sågklingan är lagrad på en axel 5
Tig. 3. Maskinen utförande snedkantig skärning.
