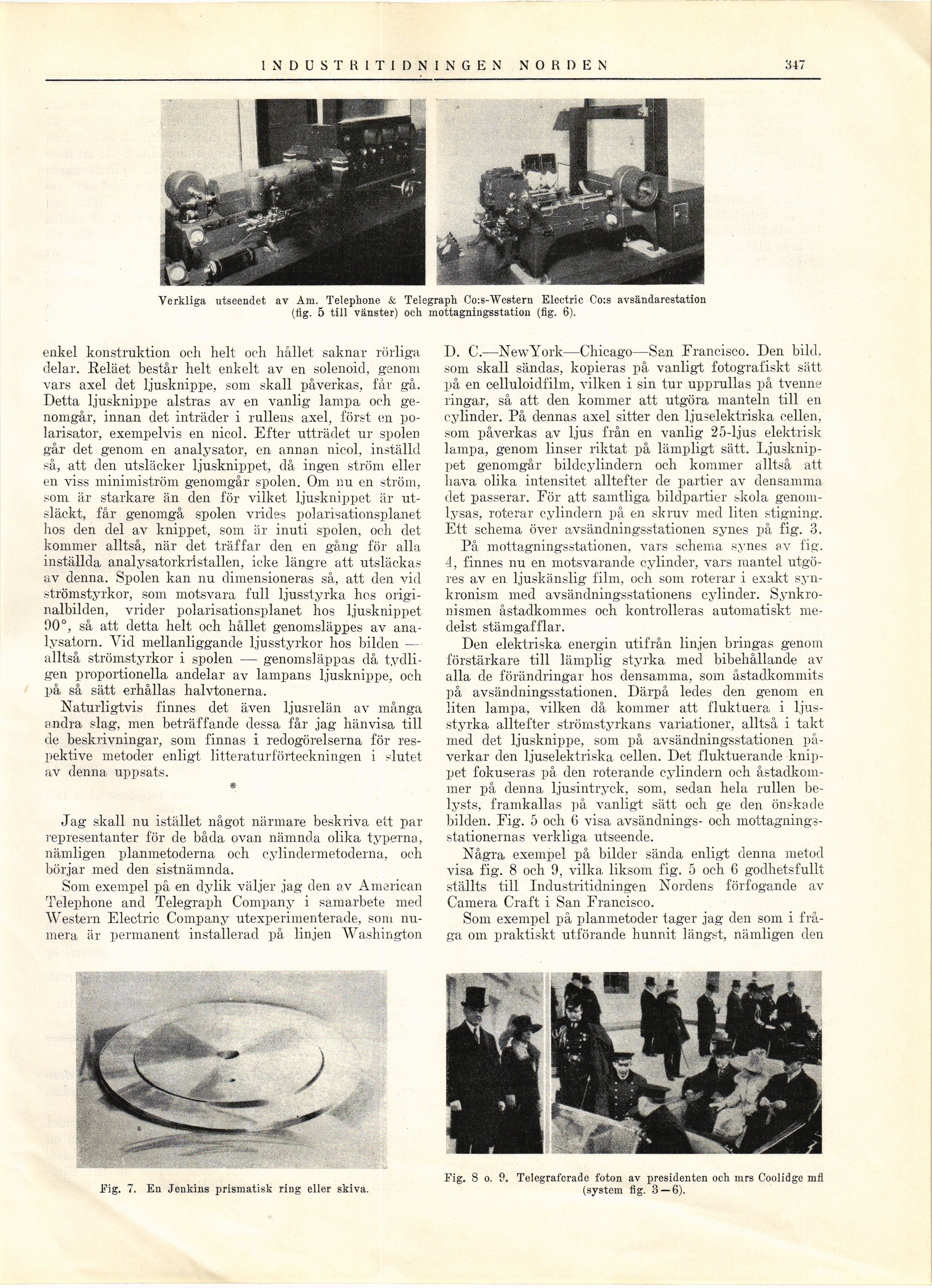

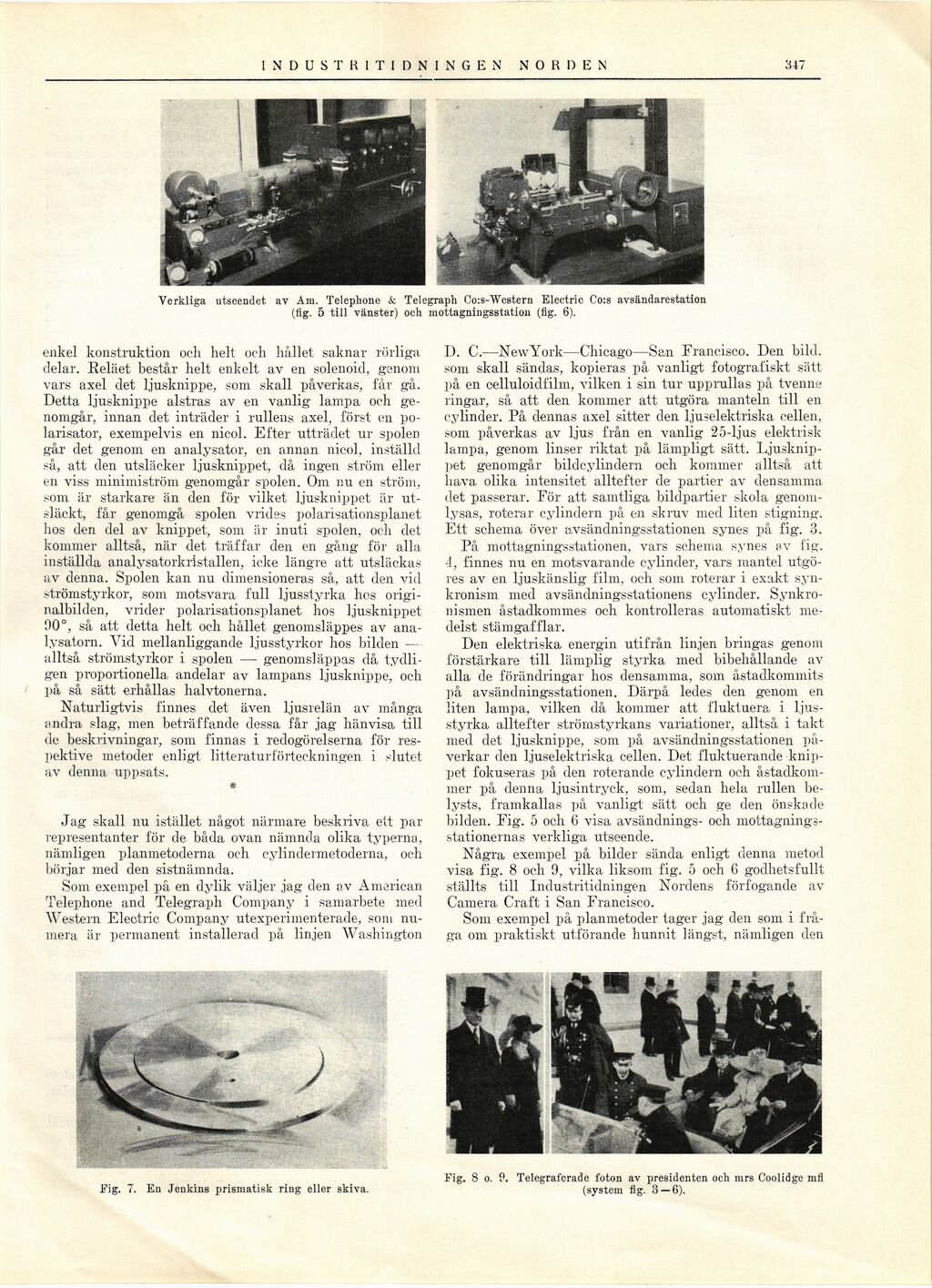

enkel konstruktion och helt och hållet saknar rörliga
delar. Reläet består helt enkelt av en solenoid, genom
vars axel det ljusknippe, som skall påverkas, får gå.
Detta ljusknippe alstras av en vanlig lampa och
genomgår, innan det inträder i rullens axel, först en
polarisator, exempelvis en nicol. Efter utträdet ur spolen
går det genom en analysator, en annan nicol, inställd
så, att den utsläcker ljusknippet, då ingen ström eller
en viss minimiström genomgår spolen. Om nu en ström,
som är starkare än den för vilket ljusknippet är
utsläckt, får genomgå spolen vrides polarisationsplanet
hos den del av knippet, som är inuti spolen, och det
kommer alltså, när det träffar den en gång för alla
inställda analysatorkristallen, icke längre att utsläckas
av denna. Spolen kan nu dimensioneras så, att den vid
strömstyrkor, som motsvara full ljusstyrka hos
originalbilden, vrider polarisationsplanet hos ljusknippet
90°, så att detta helt och hållet genomsläppes av
analysatorn. Vid mellanliggande ljusstyrkor hos bilden —
alltså strömstyrkor i spolen — genomsläppas då
tydligen proportionella andelar av lampans ljusknippe, och
på så sätt erhållas halvtonerna.
Naturligtvis finnes det även ljusrelän av många
andra slag, men beträffande dessa får jag hänvisa till
de beskrivningar, som finnas i redogörelserna för
respektive metoder enligt litteraturförteckningen i slutet
av denna uppsats.
*
Jag skall nu istället något närmare beskriva ett par
representanter för de båda ovan nämnda olika typerna,
nämligen planmetoderna och cylindermetoderna, och
börjar med den sistnämnda.
Som exempel på en dylik väljer jag den av American
Telephone and Telegraph Company i samarbete med
Western Electric Company utexperimenterade, som
numera är permanent installerad på linjen Washington
D. C.—New York—Chicago—San Francisco. Den bild,
som skall sändas, kopieras på vanligt fotografiskt sätt
på en celluloidfilm, vilken i sin tur upprullas på tvenne
ringar, så att den kommer att utgöra manteln till en
cylinder. På dennas axel sitter den ljuselektriska cellen,
som påverkas av ljus från en vanlig 25-ljus elektrisk
lampa, genom linser riktat på lämpligt sätt.
Ljusknippet genomgår bildcylindern och kommer alltså att
hava olika intensitet alltefter de partier av densamma
det passerar. För att samtliga bildpartier skola
genomlysas, roterar cylindern på en skruv med liten stigning.
Ett schema över avsändningsstationen synes på fig. 3.
På mottagningsstationen, vars schema synes av fig.
4, finnes nu en motsvarande cylinder, vars mantel
utgöres av en ljuskänslig film, och som roterar i exakt
synkronism med avsändningsstationens cylinder.
Synkronismen åstadkommes och kontrolleras automatiskt
medelst stämgafflar.
Den elektriska energin utifrån linjen bringas genom
förstärkare till lämplig styrka med bibehållande av
alla de förändringar hos densamma, som åstadkommits
på avsändningsstationen. Därpå ledes den genom en
liten lampa, vilken då kommer att fluktuera i
ljusstyrka alltefter strömstyrkans variationer, alltså i takt
med det ljusknippe, som på avsändningsstationen
påverkar den ljuselektriska cellen. Det fluktuerande
knippet fokuseras på den roterande cylindern och
åstadkommer på denna ljusintryck, som, sedan hela rullen
belysts, framkallas på vanligt sätt och ge den önskade
bilden. Fig. 5 och 6 visa avsändnings- och
mottagningsstationernas verkliga utseende.
 |
Verkliga utseendet av Am. Telephone & Telegraph Co:s-Western Electric Co:s avsändarestation
(fig. 5 till vänster) och mottagningsstation (fig. 6). |
Några exempel på bilder sända enligt denna metod
visa fig. 8 och 9, vilka liksom fig. 5 och 6 godhetsfullt
ställts till Industritidningen Nordens förfogande av
Camera Craft i San Francisco.
|
| Fig. 7. En Jenkins prismatisk ring eller skiva. |
|
Fig. 8 o. 9. Telegraferade foton av presidenten och mrs Coolidge mfl
(system fig. 3—6). |
Som exempel på planmetoder tager jag den som i
fråga om praktiskt utförande hunnit längst, nämligen den
